Περιγραφή του προϊόντος

Συναρμολόγηση Θερμοστοιχείου Τύπου K HMPW-K-M KH-GGF-0.1 80cm | Καλώδιο Δοκιμής Θερμοκρασίας Φούρνου Αναρροής SMT με Μίνι Αρσενικό Βύσμα OMEGA

Επισκόπηση Προϊόντος

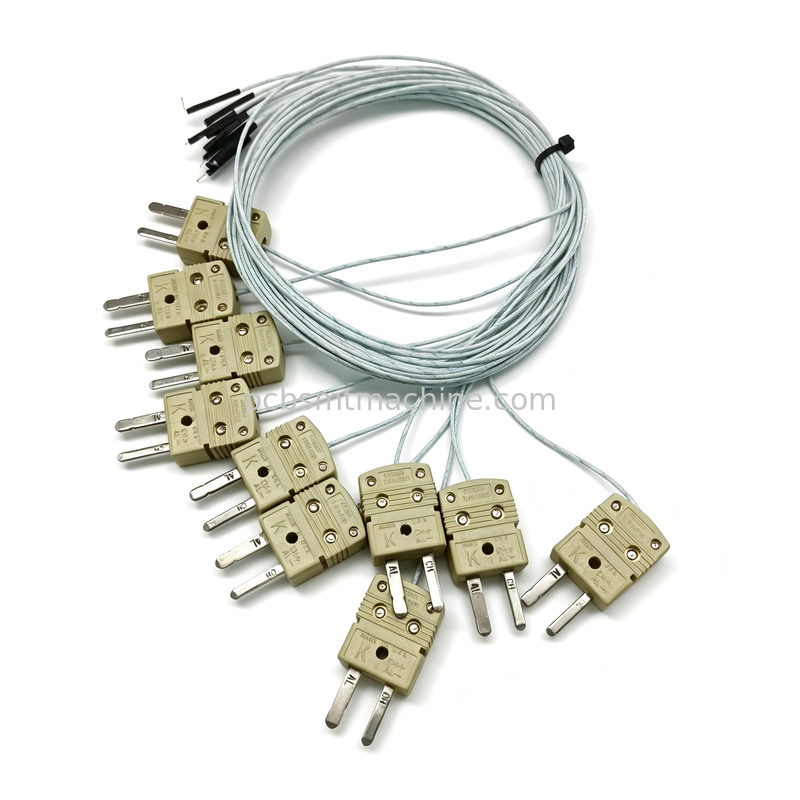

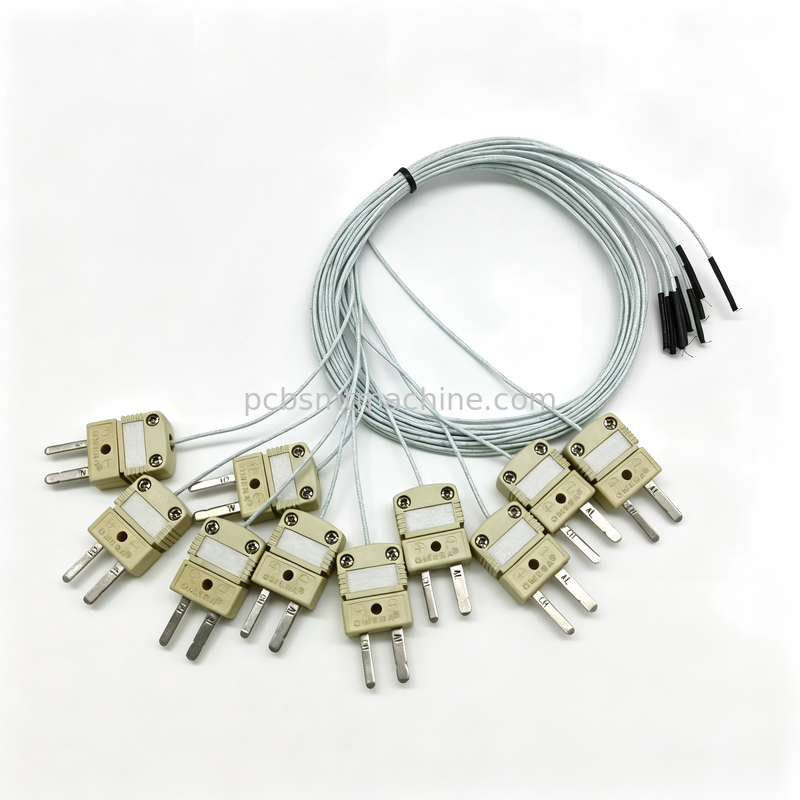

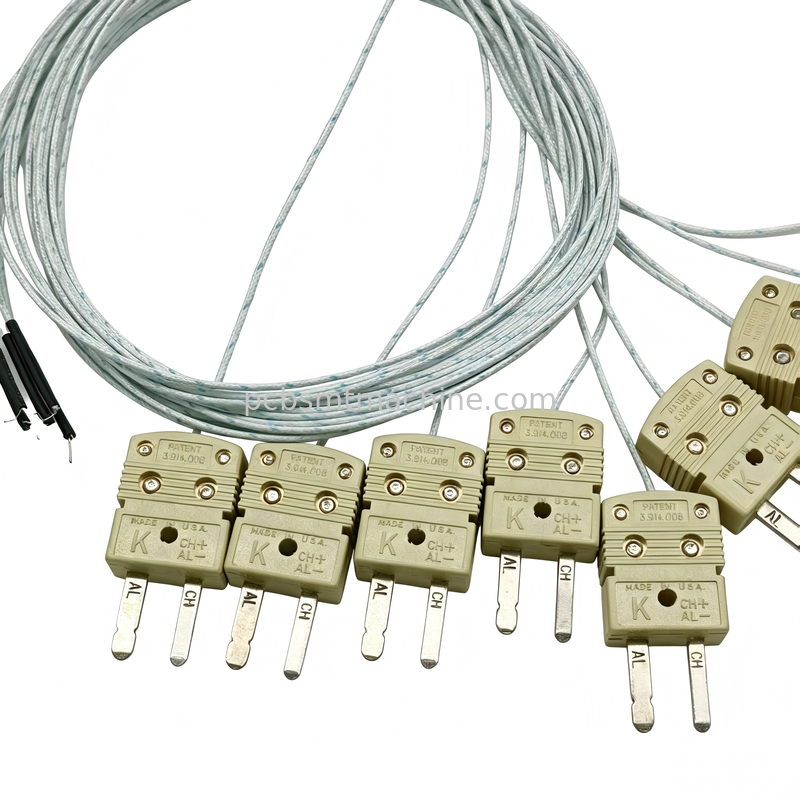

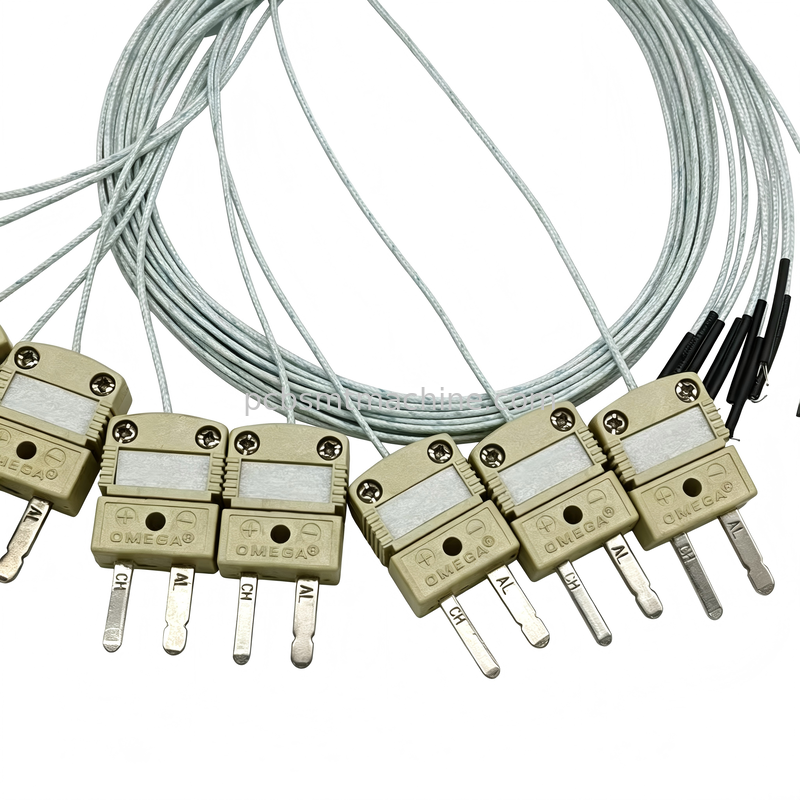

Το ολοκληρωμένο καλώδιο θερμοστοιχείου τύπου K HMPW-K-M+KH-GGF-0.1-80cm είναι προ-συναρμολογημένο με αρσενικό σύνδεσμο OMEGA HMPW-K-M, καλώδιο ανίχνευσης από υαλοΐνες 0,1mm, συνολικού μήκους 80cm. Κατασκευασμένο ειδικά για την προφίλ θερμοκρασίας φούρνων αναρροής SMT και μηχανών συγκόλλησης κυμάτων.

Το καλώδιο αντέχει έως 482°C και ο σύνδεσμος έως 260°C. Χρωματικά κωδικοποιημένο μπλε & λευκό σύμφωνα με το πρότυπο ANSI. Άμεσα συμβατό με εισαγόμενα προφίλ όπως KIC και Datapaq, δεν απαιτείται επιπλέον καλωδίωση.

Αυτό το μονοκόμματο καλώδιο θερμοστοιχείου φούρνου αναρροής SMT είναι το προϊόν μας με τις περισσότερες πωλήσεις για αναλώσιμα δοκιμής θερμοκρασίας για παραγγελίες στο εξωτερικό. Είναι πλήρως πρεσαρισμένο στο εργοστάσιο για να εξοικονομήσει χρόνο καλωδίωσης για τους τεχνικούς του εργαστηρίου.

Αρσενικό βύσμα HMPW-K-M: Κατασκευασμένο από υλικό LCP ανθεκτικό σε υψηλές θερμοκρασίες. Υπερτερεί των κανονικών συνδέσμων SMPW στην αντοχή στη θερμότητα, παραμένει άθικτο υπό συνεχή περιβαλλοντική θερμοκρασία 200°C κοντά στους φούρνους. Οι βίδες ασφάλισης εξασφαλίζουν σταθερό σήμα μετά από επαναλαμβανόμενες συνδέσεις & αποσυνδέσεις.
Καλώδιο υαλοΐνας KH-GGF-0.1: Η διπλή μόνωση από υαλοΐνες διατηρεί τη σταθερότητα στους 482°C συνεχώς. Σε αντίθεση με τα καλώδια Teflon, δεν θα λιώσει ούτε θα μολύνει τα PCB υπό υψηλή θερμότητα. Το εξαιρετικά λεπτό καλώδιο 0,1mm έρχεται σε στενή επαφή με BGA και μικροσκοπικά εξαρτήματα, παρέχοντας ακριβή και γρήγορη απόκριση θερμοκρασίας.
Τυπικό μήκος 80cm ταιριάζει στους περισσότερους φούρνους αναρροής 8-12 ζωνών, αποφεύγοντας μπερδέματα ή αποσπάσεις των αισθητήρων κατά την προφίλ.

Χρησιμοποιείται ευρέως για εξαρτήματα πρεσαρίσματος PCB, βιομηχανικούς φούρνους ξήρανσης και φούρνους γήρανσης ηλεκτρονικών. Είναι μια καθολική συναρμολόγηση θερμοστοιχείου για προφίλ φούρνων για εργοστάσια EMS παγκοσμίως.

Προδιαγραφές Προϊόντος

Κατηγορία	Στοιχείο	Πραγματική Δοκιμασμένη Προδιαγραφή
Πλήρες Μοντέλο	Κωδικός Πλήρους Μέρους	HMPW-K-M+KH-GGF-0.1-80cm
Τύπος Θερμοστοιχείου	Βαθμός Βαθμονόμησης	Τύπος K Chromel-Alumel, πρότυπο ANSI
Σύνδεσμος HMPW-K-M	Τύπος & Υλικό	Μίνι αρσενικό βύσμα, πλαστικό LCP χωρίς κάδμιο
Σύνδεσμος HMPW-K-M	Εύρος Θερμοκρασίας Λειτουργίας	-29°C ~ 260°C
Καλώδιο KH-GGF	Διάμετρος Αγωγού	0,1mm εξαιρετικά λεπτό καλώδιο ανίχνευσης
Καλώδιο KH-GGF	Αντοχή Συνεχούς Θερμοκρασίας	-73°C ~ 482°C
Καλώδιο KH-GGF	Δομή & Χρώμα	Διπλή μόνωση υαλοΐνας, μπλε θετικό / λευκό αρνητικό
Συνολικό Μέγεθος	Συνολικό Μήκος	80cm
Απόδοση	Ακρίβεια Θερμοκρασίας	±1,5°C υπό κανονικές συνθήκες εργασίας, χρόνος απόκρισης ≤1s
Συμβατός Εξοπλισμός	Υποστηριζόμενα Όργανα	KIC, Datapaq, OMEGA και όλοι οι καταγραφείς δεδομένων Τύπου K

Χαρακτηριστικά Προϊόντος

Εργοστασιακό προ-πρεσαρισμένο μονοκόμματο σχέδιο, έτοιμο για άμεση χρήση για μείωση κόστους εργασίας καλωδίωσης
Διπλή αντοχή σε υψηλή θερμοκρασία: σύνδεσμος έως 260°C, καλώδιο έως 482°C, καλύτερο από εναλλακτικές νάιλον & Teflon
Λεπτό καλώδιο 0,1mm ταιριάζει σε μικροσκοπικά εξαρτήματα για ακριβή ανάγνωση θερμοκρασίας
Διπλό περίβλημα υαλοΐνας, ανθεκτικό στη φθορά & πυράντοχο, χωρίς πτητικά κατάλοιπα για μόλυνση της επιφάνειας PCB
Χρωματική κωδικοποίηση ANSI μπλε-λευκό για αποφυγή αντίστροφης καλωδίωσης για τεχνικούς στο εξωτερικό
Βύσμα με βίδες ασφάλισης, χωρίς χαλαρή σύνδεση ή απώλεια σήματος μετά από συχνή χρήση
Καθολικό μήκος 80cm που ταιριάζει στις περισσότερες κύριες γραμμές παραγωγής αναρροής SMT
Εύκαμπτο καλώδιο υαλοΐνας, δύσκολο να σπάσει κατά τη δρομολόγηση μέσα σε στενούς φούρνους και εξαρτήματα

Συχνές Ερωτήσεις

Ε1: Τι να επιλέξω για προφίλ αναρροής, HMPW-K-M ή SMPW-K-M;

Α: Η θερμοκρασία περιβάλλοντος γύρω από τους φούρνους αναρροής συχνά υπερβαίνει τους 180°C. Οι σύνδεσμοι SMPW υποβαθμίζονται εύκολα υπό συνεχή υψηλή θερμότητα. Επιλέξτε HMPW-K-M σε συνδυασμό με καλώδιο θερμοστοιχείου Τύπου K για χρήση σε φούρνο. Το SMPW είναι κατάλληλο μόνο για μικρές πλάκες θέρμανσης χαμηλής θερμοκρασίας.

Ε2: Μπορεί το καλώδιο KH-GGF να τοποθετηθεί μέσα σε φούρνους αναρροής;

Α: Ναι. Η συνεχής θερμοκρασία λειτουργίας του φτάνει τους 482°C, πολύ υψηλότερη από την κορυφαία θερμοκρασία αναρροής 245°C. Τα καλώδια Teflon δεν συνιστώνται καθώς λιώνουν και αφήνουν ρύπους στις πλακέτες κυκλωμάτων.

Ε3: Είναι το λεπτό καλώδιο 0,1mm εύκολο να σπάσει;

Α: Η διπλή εξωτερική στρώση υαλοΐνας παρέχει επαρκή προστασία. Διαρκεί 3-6 μήνες με καθημερινές δοκιμές προφίλ. Εάν εκτελείτε πάνω από 20 κύκλους την ημέρα, αναβαθμίστε σε έκδοση με παχύτερο καλώδιο 0,2mm.

Ε4: Λειτουργεί με εισαγόμενα ευρωπαϊκά & αμερικανικά προφίλ θερμοκρασίας;

Α: Τυπικό αρσενικό βύσμα ANSI Τύπου K, plug-and-play για Datapaq, KIC και άλλους κύριους καταγραφείς χωρίς αντάπτορες.

Ε5: Μπορώ να προσαρμόσω διαφορετικά μήκη καλωδίων;

Α: Το 80cm είναι τυπικό σε απόθεμα. Διατίθενται προσαρμοσμένα μήκη από 10cm έως 300cm. Προσφέρουμε επίσης θηλυκούς συνδέσμους και άλλες βαθμονομήσεις θερμοστοιχείων κατόπιν αιτήματος.

Ε6: Απαιτείται βαθμονόμηση πριν από τη χρήση στο εργοστάσιο;

Α: Η άμεση χρήση είναι αποδεκτή για την κανονική παραγωγή SMT. Συνιστάται τακτική βαθμονόμηση για δοκιμές PCB υψηλής ακρίβειας στην αυτοκινητοβιομηχανία και την ιατρική.

Ε7: Συμμορφώνεται αυτό το προϊόν με τα περιβαλλοντικά πρότυπα της ΕΕ & των ΗΠΑ;

Α: Σύνδεσμος συμβατός με RoHS χωρίς κάδμιο και καλώδιο υαλοΐνας χωρίς αλογόνα. Μπορούν να παρασχεθούν φύλλα προδιαγραφών υλικών για να ικανοποιήσουν τον έλεγχο συμμόρφωσης του εργοστασίου.
