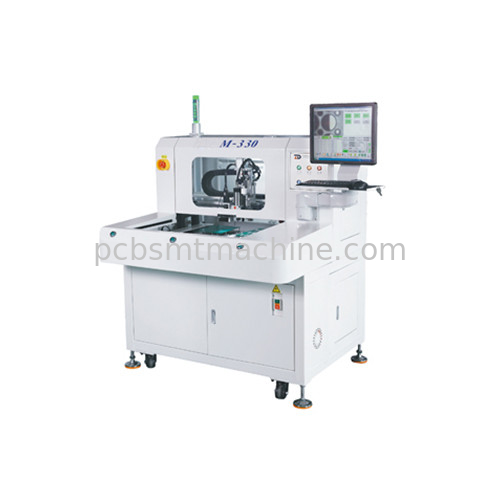

Η INFITEK M-330-AH Η καλύτερη μηχανή κοπής PCB για εξαιρετικά πλατιά πλαίσια

Μηχανή εκτύπωσης πλακών για εξαιρετικά πλατιά PCB INFITEK M-330-AH

Το INFITEK M-330-AH είναι μια μηχανή διαδρομής PCB που έχει σχεδιαστεί για εξαιρετικά ευρεία PCB.Αυτό το μηχάνημα εξασφαλίζει ακριβή PCB απομόνωση, ενώ ελαχιστοποιεί την πίεση στα εξαρτήματαΟ αποτελεσματικός σχεδιασμός και τα χαρακτηριστικά ασφάλειας του το καθιστούν πολύτιμο περιουσιακό στοιχείο στην κατασκευή ηλεκτρονικών συσκευών.

Εργασιακό πάγκο και σύστημα κίνησης:

Τύπος διπλού στερέωσης: Η μηχανή μπορεί να χωρέσει δύο PCB ταυτόχρονα.

Τοποθέτηση: Οι σανίδες μπορούν να τοποθετηθούν χρησιμοποιώντας τρύπες ή άκρες σανίδων.

Χειροκίνητη είσοδος/έξοδος: φορτώνετε και εκφορτώνετε χειροκίνητα τα PCB.

Πεδίο κοπής: Μπορεί να χειριστεί PCB μέχρι 500 x 550mm.

Μονάδα: Δικαιούται για πλάκες πάχους 0,3 - 3,0 mm.

Λειτουργίες κοπής: Στενές γραμμές, σχήματα L, κύκλοι, τόξα και πολλά άλλα.

Μηχανή σπινδέλου:

Δύναμη: 350 βατ από έναν κινητήρα NSK της Ιαπωνίας.

Ταχύτητα: Μέχρι 60000 στροφές ανά λεπτό.

Ψύξη: ψύξη με αέρα.

Μέγεθος χεριού εργαλείου: 3.175mm.

Αντικατάσταση εργαλείου: χειροκίνητη.

Σύστημα συλλογής σκόνης:

Δύναμη: Ανέπνευσης υψηλής πίεσης χαμηλότερης αναρρόφησης (3-5HP) και ανώτερης αναρρόφησης (3-5HP).

Όγκος αέρα εξάτμισης: 3-4 κυβικά μέτρα ανά λεπτό.

Στατική πίεση: μείον 2300mmAq.

Ηλεκτρική παροχή:

Διοικητής: 220 βολτ, μονό φάση, 10 αμπεριαλίδες, 50/60 Hz.

Συλλέκτης σκόνης: 380 βολτ, 3 φάσεις, 5 άμπερ.

Πηγή αέρα: κατανάλωση 4-6 λίτρων ανά λεπτό.

Λειτουργικό σύστημα:

Ταχύτητα σπινδύλου: ρυθμιζόμενη από 3000 έως 60000 στροφές ανά λεπτό μέσω μετατροπέα συχνότητας.

Δυναμικότητα κοπής: Μη κοπής ταχύτητας 1000 mm ανά δευτερόλεπτο, ταχύτητα κοπής έως 1-100 mm ανά δευτερόλεπτο και επαναληψιμότητα < 0,02 mm για ευθείες γραμμές, καμπύλες και τόξα.

Συντήρηση: Κεραμικά ρουλεμάνια, αλλαγή εργαλείων με βάση το υλικό PCB και χαρακτηριστικά ασφαλείας όπως η ανίχνευση στάθμευσης και πόρτας στον άξονα Z.
