Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
Yamaha
Αριθμό μοντέλου:
YS88
Βίντεο

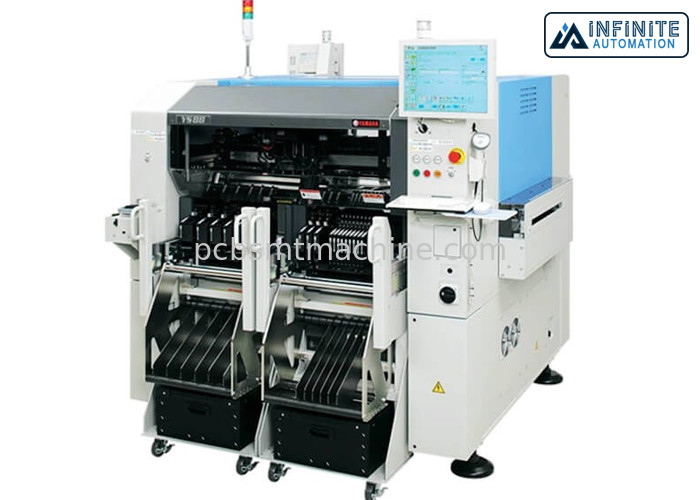

Πολυσύνθετη ευρύς-σειρά μορφωματικό SMT Mounter 8,400CPH Yamaha YS88 αρχικό και χρησιμοποιούμενο
Το YS88 είναι εξοπλισμένο με 3 πλήρως - ανεξάρτητα servo-controlled πετώντας κεφάλια αλλαγής ακροφυσίων (FNC), κάθε μεταφορά μέχρι 6 ακροφυσίων. Παραδίδει την απόδοση υψηλών σημείων με τα τσιπ, ολοκληρωμένα κυκλώματα, και περίεργα τμήματα μορφής. Όχι μόνο προσφέρει τα ποσοστά τοποθέτησης μέχρι των τμημάτων 8.9k ανά ώρα με μια ακρίβεια τοποθέτησης 30 μικρών για τα ολοκληρωμένα κυκλώματα και QFPs, αλλά χειρίζεται επίσης μια εξαιρετικά ευρεία συστατική σειρά τόσο ψηλή όπως 25.5mm. Ο έλεγχος δύναμης ακρίβειας επιτρέπει το βέλτιστο χειρισμό των Τύπος-κατάλληλων συνδετήρων μέσω-τρυπών με τις δυνάμεις μέχρι 30N.
Χαρακτηριστικά γνωρίσματα:
Προδιαγραφές:
| Πρότυπο | YS88 (πρότυπο: Kjh-000) |
| Εφαρμόσιμο PCB | L510xW440mm σε L50xW50mm (σημείωση 1) (σημείωση 2) |
| Ρυθμοαπόδοση (βέλτιστη) | 8,400CPH (αντίτιμο 0.43sec/CHIP) |
| Τοποθετώντας ακρίβεια (τυποποιημένα τμήματα Yamaha) | Απόλυτη ακρίβεια (μ+3): +/--0.05mm το /CHIP, +/--0.03mm το /QFP |
| Επανάληψη (3ς) +/--0.03mm το /CHIP, +/--0.02mm το /QFP | |
| Εφαρμόσιμα συστατικά | 0402 (μετρική βάση)□ στα τμήματα 55mm, SOP/SOJ, συνδετήρας QFP, PLCC, CSP/BGA, μακρύς συνδετήρας (W45xL100 χιλ. ή λιγότεροι) (σημείωση 3) (σημείωση 4) |
| Περίεργος-διαμορφωμένα συστατικά (όπως οι ειδικοί συνδετήρες) που απαιτούν το μοντάρισμα ελέγχου δύναμης (10 σε 30N) | |
| Ύψος των συστατικών που μπορεί να τοποθετηθεί: 25.5mm ή λιγότεροι (σημείωση 5) | |
| Επιτρεπόμενο ύψος στην επιφάνεια PCB πριν από τη μεταφορά: 6.5mm ή λιγότεροι | |
| Αριθμός συστατικών τύπων | 90types (Max, μετατροπή εξελίκτρων ταινιών 8mm) (σημείωση 1) |
| Παροχή ηλεκτρικού ρεύματος | 3-Phase εναλλασσόμενο ρεύμα 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| Πηγή παροχής αέρα | 0.45MPa ή περισσότεροι, σε καθαρό, ξεραίνουν τα κράτη |
| Εξωτερική διάσταση (σημείωση 6) | L1,665xW1,562 (τέλος της κάλυψης) xH1,445mm (κορυφή κάλυψης) L1,665xW1,615 (τέλος του οδηγού για τη μεταφορά τροφοδοτών) xH1,445mm (κορυφή κάλυψης) |
| Βάρος | Περ. 1,650kg (κύρια μονάδα μόνο) |
