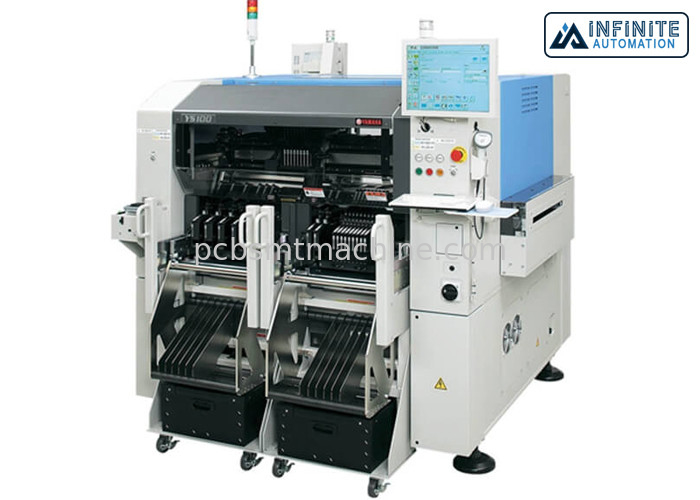

Μηχανή τοποθέτησης 25000CPH Yamaha YS100 SMT αρχική και χρησιμοποιούμενη

Επιλογή Yamaha YS100 και μηχανή 25,000CPH θέσεων αρχική και χρησιμοποιούμενη

Η επιλογή Yamaha YS100 και η μηχανή θέσεων σχεδιάζονται με μια ενιαία ακτίνα τοποθέτησης υψηλής ακρίβειας που φέρνει οκτώ ανεξάρτητα ζ-σερβο ελεγχόμενα κεφάλια. Το YS100 SMT Mounter παρέχει μια τέλεια ισορροπία μεταξύ του τσιπ και του πυροβολισμού ολοκληρωμένου κυκλώματος. Το Yamaha YS100 είναι διαθέσιμο σε δύο (2) εκδόσεις, μια με ένα πετώντας κεφάλι αλλαγής ακροφυσίων (FNC) για όταν απαιτούνται πολλές αλλαγές ακροφυσίων και η υψηλή παραγωγή είναι σημαντική, και άλλη με ένα έξοχο λεπτό κεφάλι (SF) για τη χρήση με μια ευρύτερη συστατική σειρά συμπεριλαμβανομένου QFPs, των συνδετήρων και των ψηλών συστατικών.

Με τα ποσοστά τοποθέτησης μέχρι των τμημάτων 19.6k ανά ώρα, το YS100 είναι γρήγορο. Η ακρίβεια τοποθέτησης είναι 30 μικρά για τα ολοκληρωμένα κυκλώματα. Χειρίζεται ένα ευρύ φάσμα των συστατικών από 0.4x0.2 χιλ. (01005) στους μεγάλους συνδετήρες (100x45 χιλ.), την λεπτός-πίσσα, και τα συστατικά μέχρι 15 χιλ. ψηλά. Το YS100 κρατά ψηλά σε 126 δένει τις θέσεις σίτισης με ταινία.

Χαρακτηριστικά γνωρίσματα:

• Το τυποποιημένο YS100 έρχεται με τα χαρακτηριστικά γνωρίσματα λογισμικού και υλικού να βελτιώσει την ποιότητα των προϊόντων, να αυξήσει την αποδοτικότητα παραγωγής, να κοντύνει τους χρόνους NPI και μεταστροφής, και μειώνει τη συντήρηση, που περιλαμβάνει:
• Ευφυείς ηλεκτρικοί τροφοδότες
• Ζ-σερβο ελεγχόμενα κεφάλια τοποθέτησης για το ακριβές πίεση-ελεύθερο συστατικό μοντάρισμα
• Αυτόματη ρύθμιση πλάτους και πάχους πινάκων για τη γρήγορη μεταστροφή
• Αυτόματος καθαρίζοντας σταθμός ακροφυσίων
• Η αυτόματη θερμοκρασία ανατροφοδοτεί για να αντισταθμίσει τις παραλλαγές θερμοκρασίας
• Καθοδηγητική λειτουργία αποκατάστασης που εξαλείφει την ανάγκη να αφαιρεθεί και να καθαριστεί το PCB
• Δείκτες τροφοδοτών που διευκολύνουν την εύκολη οργάνωση και μειώνουν την οργάνωση τροφοδοτών
• Διπλό σύστημα υποστήριξης πινάκων για το χρόνο μεταφοράς πινάκων
• Κόπτες ταινιών

Χειρισμός μεγάλης τοποθετώντας ικανότητας

• 25,000CPH (αντίτιμο 0.14sec/CHIP: βέλτιστος όρος)
• +/--50μm (ΤΣΙΠ),
• +/--30μm (QFP) τοποθετώντας
• απόλυτη ακρίβεια σε πλήρους απασχόλησης λειτουργία
• Χειρίζεται ένα ευρύ φάσμα των συστατικών από 0402 τσιπ σε W45xL100mm ή λιγότερων συστατικών και με τους μακριούς συνδετήρες
• Ικανός τα τμήματα ύψους 15mm
• Εφαρμόσιμος στο μεγάλο PCB μεγέθους (L510mm Χ W460mm)
• Ενσωματωμένος κόπτης ταινιών διαθέσιμος ως επιλογή
• Συμμόρφωση και με την οδηγία μηχανημάτων και με την οδηγία EMC
