Τόπος καταγωγής:
Κίνα
Μάρκα:
Panasonic
Αριθμό μοντέλου:
DT401-F
Βίντεο
Μορφωματική πολυσύνθετων επιλογή μηχανών τοποθέτησης της Panasonic dt401-φ αρχικών και χρησιμοποιημένη SMT, και μηχανή θέσεων

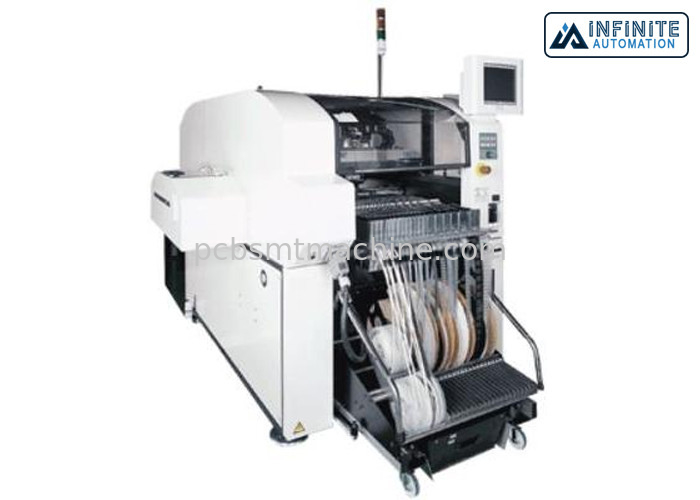

Η Panasonic DT401 είναι μια άμεση μηχανή τοποθέτησης δίσκων μορφωματική, πολυσύνθετη που σχεδιάζεται για να δώσει στους χρήστες την ευελιξία να τοποθετήσει έναν μεγάλο αριθμό ποικίλων, περίεργος-διαμορφωμένων συστατικών σε υψηλές ταχύτητες. Η άμεση επικεφαλής επανάλειψη τοποθέτησης επιτρέπει την ευρεία συστατική σειρά, ενώ το ξαναγέμισμα τροφοδοτών δίσκων και ένα συλλογικό κάρρο ανταλλαγής τροφοδοτών παραδίδουν τα βελτιωμένα ποσοστά λειτουργίας.
Μπορέστε να χειριστείτε τα μέρη που κυμαίνονται από τα μικροτσίπ ως τα μεγάλα μέρη όπως BGAs, CSPs, και οι συνδετήρες
Το DT401 χειρίζεται ένα ευρύ φάσμα των συστατικών συμπεριλαμβανομένων 0402 τσιπ, BGAs, CSPs, των συνδετήρων, και άλλων μεγάλων συστατικών μέχρι 100 το πάχος χιλ. Χ 90 χιλ. @ 25mm. Για να εξασφαλίσει τέτοια ευελιξία, η μηχανή πέντε είδη τροφοδοτών ταινιών, που εξοπλίζονται υποστηρίζει με τις μεταβλητές ικανότητες πισσών τροφών. Το DT401 χρησιμοποιεί τον ίδιους πίνακα και τους τροφοδότες τροφοδοτών με CM402 μας, το οποίο οδηγεί στη εξοικονόμηση κόστους, τη μείωση του καταλόγου τροφοδοτών, τη μεγαλύτερη ευελιξία, και την ανταλλαξιμότητα.
Κεφάλι ελέγχου φορτίων που παρέχεται ως πρότυπα
Χαρακτηριστικά γνωρίσματα & οφέλη
Προδιαγραφές
| Πρότυπη ταυτότητα | Dt401-φ | |
| Διαμορφώστε το αριθ. | Kxf-E64C | |
| Διαστάσεις PCB (χιλ.) | Λ 50 Χ W 50 στο Λ 510 Χ W 460 | |
| Μέγιστη ταχύτητα | Τσιπ | 0,7 s/chip (ταινία ή όγκος) |
| Δίσκος | 0,8 s/QFP (ενιαίος δίσκος), 1,2 s/QFP (δίδυμος δίσκος) | |
| Ακρίβεια τοποθέτησης | Τσιπ | ±50 µm/Chip (Cpk1) |
| Δίσκος | ±35 µm/QFP (Cpk1) | |
| No.of συστατικές εισαγωγές | Ταινία | Max.54 *2 |
| Δίσκος | Max.20 (ενιαίος δίσκος), Max.40 (δίδυμος δίσκος) | |
| Συστατικές διαστάσεις (χιλ.) | (0201») τσιπ 0603 στο Λ 100 Χ W 90 Χ Τ 25 | |
| Χρόνος ανταλλαγής PCB | 0,9 s | |
| (Μήκος πινάκων: μέχρι 240 χιλ. υπό τους βέλτιστους όρους) | ||
| Ηλεκτρική πηγή *3 | 3-phase εναλλασσόμενο ρεύμα 200 Β, kVA 1,5 | |
| Πνευματική πηγή *4 | 0,49 MPA, 150 λ/λ (A.N.R.) | |
| Διαστάσεις (χιλ.) | W 1 260 Χ Δ 2 542 Χ Χ 1 430 *5 | |
| Μάζα *6 | 1 560 κλ | |
*2: Όταν διπλός τροφοδότης ταινιών 8 χιλ. χρησιμοποιούμενος.
*3: Συμβατό σύστημα με 220/380/400/420/480 Β
*4: Μόνο για το κύριο σώμα
*5: Αποκλείοντας τον πύργο οργάνων ελέγχου και σημάτων
*6: Τυποποιημένη διαμόρφωση, αποκλείοντας τους τροφοδότες κάρρων ανταλλαγής batch και δίσκων. Αυτό διαφέρει ανάλογα με τη διαμόρφωση επιλογής.
*Values όπως η μέγιστη ταχύτητα και τοποθέτησης η ακρίβεια μπορεί να ποικίλει ανάλογα με τους λειτουργούντες όρους.
