Τόπος καταγωγής:
Κίνα
Μάρκα:
Panasonic
Αριθμό μοντέλου:
NPM D3A
Βίντεο

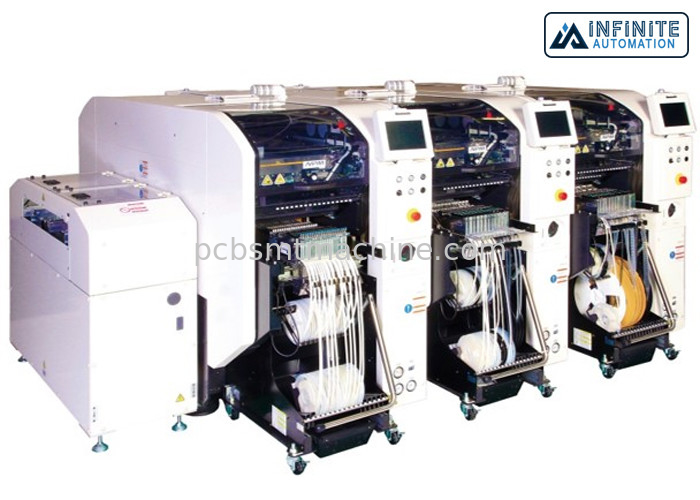

Μορφωματική επιλογή της Panasonic npm-D3A και μηχανή θέσεων, μηχανή θέσεων 46000 CPH, αρχικός και χρησιμοποιημένος επιλογή SMT και
Η μορφωματικές επιλογή της Panasonic npm-D3A και η μηχανή θέσεων χαρακτηρίζουν την υιοθέτηση του ελαφριού 16 ακροφυσίου επικεφαλής V3. Αυτό το χαρακτηριστικό γνώρισμα παρέχει τη βοήθεια στη βελτίωση του χρόνου διακριτικότητας τοποθέτησης με ταυτόχρονα να οδηγήσει τους Χ-/Y-άξονες και την επιλογή των βέλτιστων διαβάσεων κατά τη διάρκεια της λειτουργίας συστατικής αναγνώρισης. Η επιλογή της Panasonic npm-D3A SMT και η μηχανή θέσεων σχεδιάζονται με την πρόοδο του επικεφαλής ελέγχου κινήσεων μονάδων κίνησης που παρέχει μια βελτίωση στο χρόνο διακριτικότητας τοποθέτησης με περαιτέρω να προωθήσει τον έλεγχο κινήσεων και με αυτόν τον τρόπο τη μείωση του χρόνου ταξιδιού Χ-/Z-άξονα. Αυτή η μηχανή σχεδιάζεται επίσης με το νέο αλγόριθμο λειτουργίας επαναλείψεων που παρέχει μια βελτίωση στην παραγωγικότητα με την ενίσχυση του αλγορίθμου επαναλείψεων για τα μικροτσίπ.
Χαρακτηριστικά γνωρίσματα:
Υιοθέτηση του ελαφριού 16 ακροφυσίου επικεφαλής V3
Πρόοδος του επικεφαλής ελέγχου κινήσεων μονάδων κίνησης
Χρήση του νέου αλγορίθμου λειτουργίας επαναλείψεων
Προδιαγραφές:
|
Πρότυπη ταυτότητα
|
Npm-D3A
|
|
| Διαστάσεις PCB (χιλ.) *1 | Τρόπος διπλός-παρόδων | Λ 50 × W50 ~ Λ 510 × W 300 |
| Single-lane τρόπος | Λ 50 × W50 ~ Λ 510 × W 590 | |
| Χρόνος ανταλλαγής PCB | Τρόπος διπλός-παρόδων | 0s* *No 0s όταν το κύκλος ζωών είναι 3,6 s ή λιγότερος |
| Single-lane τρόπος | 3.6s* *When που επιλέγει τους κοντούς μεταφορείς | |
| Ηλεκτρική πηγή | 3-phase εναλλασσόμενο ρεύμα 200, 220, 380, 400, 420, 480 kVA Β 2,7 | |
| Πνευματική πηγή *2 | 0,5 MPA, 100 Λ το /min (A.N.R.) | |
| Διαστάσεις (χιλ.) *2 | W 832 × Δ 2 652 *3 × Χ 1 444 *4 | |
| Μάζα | 1 680 κλ (μόνο για το κύριο σώμα: Αυτό διαφέρει ανάλογα με τη διαμόρφωση επιλογής.) | |
| Κεφάλι τοποθέτησης | Ελαφρύ 16 ακροφύσιο επικεφαλής V3 (ανά - κεφάλι) | |
| Υψηλός τρόπος παραγωγής [ΕΠΑΝΩ] | ||
| Μέγιστη ταχύτητα | cph 46 000 (τσιπ 0,078 s) | |
| Ακρίβεια τοποθέτησης (Cpk≧1) | ±37 μm/chip | |
| Συστατικές διαστάσεις (χιλ.) | 0402 ΤΣΙΠ *6 ~ Λ 6 × W 6 × Τ 3 | |
| Συστατικός ανεφοδιασμός | Να δέσει με ταινία | Ταινία: 4/8/12/16 χιλ. |
| Μέγιστο 68 (ταινία 4, 8 χιλ., μικρό εξέλικτρο) | ||
