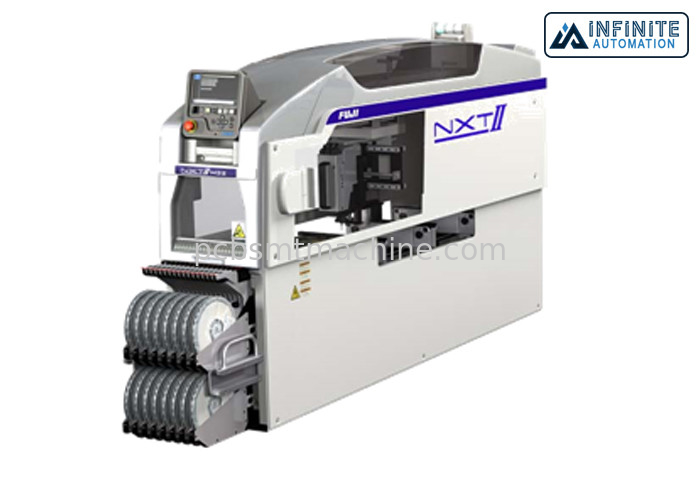

Αρχικό και χρησιμοποιημένο Φούτζι NXT μ3 ΙΙ εξελικτική μηχανή τοποθέτησης SMT

Φούτζι NXT μ3 ΙΙ εξελικτικές πλατφόρμες τοποθέτησης, αρχικές και χρησιμοποιημένες επιλογή SMT και μηχανή θέσεων

Η άπειρη αυτοματοποίηση προσφέρει στον καλύτερο όρο το αρχικό και μεταχειρισμένο Φούτζι NXT μ3 ΙΙ πολυσύνθετη μηχανή τοποθέτησης SMT. Οι μηχανικοί πεπειραμένων και εμπειρογνωμόνων SMT μας σιγουρεύονται ότι όλες οι μηχανές υποβάλλονται στην άκαμπτη μηχανή που επισκευάζει, βαθμολόγηση, και δοκιμή προτού να παραδώσουμε τις μηχανές στους πελάτες μας.

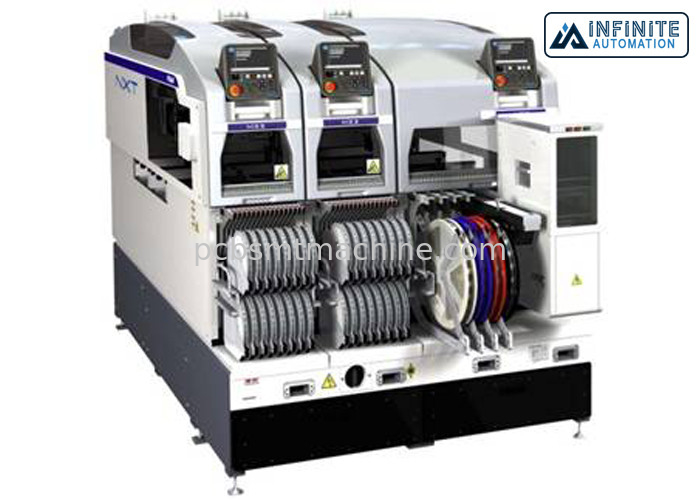

Το Φούτζι NXT έχει ως σκοπό να ικανοποιήσει τις απαιτήσεις των σύγχρονων περιβαλλόντων παραγωγής. Τα ανταλλάξιμα κεφάλια τοποθέτησής του επιτρέπουν σε κάθε ενότητα μηχανών για να λειτουργήσουν ως είτε μεγάλο τσιπ mounter είτε πολλών χρήσεων μηχανή τοποθέτησης και – επιτρέποντας τη μεταστροφή πλήρης γραμμή παραγωγής ακριβώς στα πρακτικά. Οι ενότητες NXT είναι γρήγορα reconfigurable για να εξασφαλίσουν τη δυνατότητά σας στις σε πραγματικό χρόνο απαιτήσεις παραγωγής. M3II, M6II και οι πρόσφατα προωθημένες ενότητες M6II SP (υψηλή ενότητα ακρίβειας) μπορούν να κανονιστούν και να ρυθμιστούν εκ νέου γρήγορα για να εγκαταστήσουν συγκεκριμένα το μοναδικό και δυναμικά μεταβαλλόμενο περιβάλλον παραγωγής σας. Οι οριζόντιοι ευφυείς τροφοδότες φόρτωσης όχι μόνο επιτρέπουν στα συστατικά για να φορτωθούν ενώ η μηχανή κινείται αυτοί εξαλείφει τα λάθη οργάνωσης, δεδομένου ότι η λειτουργία ταυτότητας εξασφαλίζει ότι τα συστατικά παραδίδονται όπου απαιτούνται στον πίνακα.

Ανταλλάξιμο κεφάλι τοποθέτησης

Το ανταλλάξιμο κεφάλι επιτρέπει ότι κάθε ενότητα για να υποστηρίξει σχεδόν όλη την επιφάνεια τοποθετεί συστατικοί τύπος και εκτελεί και το μοντάρισμα μεγάλων τσιπ και την τοποθέτηση τμημάτων περίεργος-μορφής. Το NXT μπορεί να προσαρμόσει το μέγεθος PCB μέχρι 534 X 610 χιλ. και είναι εξοπλισμένο με την αυτόματη ρύθμιση πλάτους ραγών και ένα προαιρετικό αυτόματο σύστημα καρφίτσα-υποστήριξης σχεδίασης. Οι ευφυείς τροφοδότες είναι τυποποιημένοι και μπορούν να φορτωθούν γρήγορα σε οποιαδήποτε διαθέσιμη αυλάκωση, που αποτρέπει τη συστατική απώλεια στη μεταστροφή εξελίκτρων, και που παρέχει την παραμονή συστατικό και προληπτική διοίκηση συντήρησης. Ο γλώσσα-κάτοικος ουδέτερης χώρας NXT, εικονίδιο-βασισμένο λειτουργικό σύστημα ελαχιστοποιεί τη καμπύλη μάθησης για την κατάρτιση των χειριστών και βελτιώνει την αποδοτικότητα των χειριστών που τρέχουν τη γραμμή. Αυτό αποβάλλει τα χαρακτηριστικά ζητήματα εφαρμογής με την παραγωγικότητα και την ποιότητα που συνοδεύουν συχνά την ολοκλήρωση της νέας τεχνολογίας.

Ικανότητα τροφοδοτών:

M3II - Μέχρι 20 τύποι (ταινία 8 χιλ.)

M6II - Μέχρι 45 τύποι (ταινία 8 χιλ.)

Χρόνος φορτίων PCB:

Διπλός μεταφορέας: Συνεχή 0 SEC

Ενιαίος μεταφορέας: 2.5 SEC

(Χρησιμοποιώντας μόνο τον ενιαίο μεταφορέα ενότητας M3ll: 3.4sec)

(Χρησιμοποιώντας μόνο την ενότητα M6ll)

Τοποθέτηση της ακρίβειας:

Τσιπ: ± 0,05 χιλ. (σίγμα 3)

Πλευρά τέσσερα μολυβδούχος: 0,03 χιλ. (σίγμα 3)

Ρυθμοαπόδοση:

H12HS: 22.500 CPH

H08: 10.500 CPH

H04: 6.500 CPH

H02: 5.600 CPH

H01: 4.200 CPH

Εφαρμόσιμα συστατικά:

H12HS: 0402 (01005) σε 7,5 X 7.5mm ανώτατο ύψος: 3.0mm

H08: 0402 (01005) 12 στο ανώτατο ύψος της X12 χιλ.: 6,5 χιλ.

H04: 1608 (0603) σε 38 X 38 χιλ. ανώτατου ύψους: 9,5 χιλ.

H02/H01: 1608 (0603) σε 74 X 74mm (32mm X 180mm) ανώτατο ύψος: 25.4mm

Πλάτος ενότητας:

M3II - 320mm

M6II - 645mm

Διαστάσεις μηχανών:

4MII βάση - Λ: 1390mm Χ W: 1934mm Χ Χ: 1474mm

2MII βάση - Λ: 740 χιλ. Χ W: 1934mm Χ Χ: 1474mmy τροποποιήσεις.
