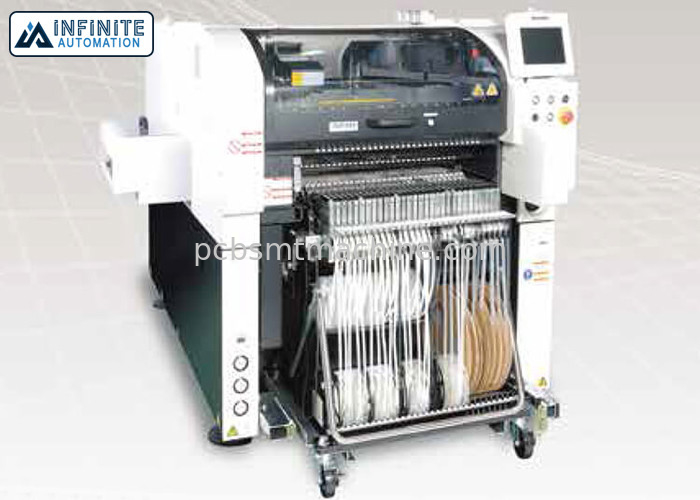

75000CPH βέλτιστη μηχανή θέσεων επιλογών της Panasonic npm-W2S SMT ταχύτητας

Επιλογή της Panasonic npm-W2S και μηχανή 75000 θέσεων βέλτιστη ταχύτητα CPH, καλύτερα αρχικά και χρησιμοποιημένα SMT mounters όρων

Η άπειρη αυτοματοποίηση έχει μια μεγάλη ποσότητα αποθέματος SMT κατασκευαστικός το σχετικό εξοπλισμό. Μεταξύ των χαρακτηρισμένων μηχανών μας είναι αρχικές και χρησιμοποιημένες επιλογή της Panasonic NPM W2S και μηχανή θέσεων. Η άπειρη αυτοματοποίηση έχει δοκιμάσει τους μηχανικούς και το τεχνικό κιρκίρι που εξασφαλίζει ότι όλες οι μηχανές που προσφέρουμε υποβάλλονται στην άκαμπτη δοκιμή μηχανών και την επισκευή, και την εξασφάλιση ποιότητας. Η άπειρη αυτοματοποίηση είναι εμπιστευμένος προμηθευτής της Κίνας των καλύτερος-ρυθμισμένων μεταχειρισμένων μηχανών αυτοματοποίησης εργοστασίων και του εξοπλισμού γραμμών παραγωγής. Ελάτε σε επαφή με την ομάδα μας πωλήσεων και υποστήριξης πελατών για τις έρευνες.

Η επιλογή της Panasonic NPM W2S και η μηχανή θέσεων μπορούν να συνδεθούν άμεσα με τη μηχανή npm-W2 και να υποστηρίξουν την ενιαία και διπλή μεταφορά παρόδων. Η βέλτιστη ταχύτητα μηχανών επιλογών και θέσεων της Panasonic NPM W2S είναι μέχρι 75000CPH. Εφαρμόσιμος με μέχρι 750mm X 550mm μέγεθος PCB και με την ικανότητα 120 τροφοδοτών.

Επιλογή της Panasonic NPM W2S και μηχανή θέσεων

Ανώτατο PCB: Λ 750 Χ W 550

Τοποθέτηση της ταχύτητας: 75000CPH

Ανώτατος τροφοδότης: 120 εξέλικτρα

Βάρος: 2390 κλ

Χαρακτηριστικά γνωρίσματα:

• Επιλογή της Panasonic NPM W2S και μηχανή θέσεων
• Άμεσα συνδέσιμος σε npm-W2
• Υποστήριξη για τη μεταφορά ενιαίος-/dual-παρόδων
• Επιλογή του να τοποθετήσει κεφαλιού σύμφωνα με τη μορφή παραγωγής
• Επιλέξιμος από το lightweight16-/12-/Lightweight8-/3-ακροφύσιο επικεφαλής V2
• Αμοιβαία συμβατότητα με τη σειρά NPM
• Κοινή χρήση του κεφαλιού τοποθέτησης/του ακροφυσίου, του τροφοδότη ταινιών, και του κάρρου τροφοδοτών
• *For οι λεπτομέρειες, έρχονται σε επαφή με τον αντιπρόσωπο πωλήσεών μας.
• Υιοθέτηση 3 του ακροφυσίου επικεφαλής V2
• Ικανός ενός ανώτατου φορτίου τοποθέτησης 100N.

Προδιαγραφές:

Κεφάλι τοποθέτησης		Ελαφρύς 16-ακροφύσιο κεφάλι	12-ακροφύσιο κεφάλι	Ελαφρύς 8-ακροφύσιο κεφάλι	3-ακροφύσιο επικεφαλής V2
Μέγιστη ταχύτητα		38 500cph (τσιπ 0,094 s)	32 250cph (0,112 s/chip)	20 800cph (τσιπ 0,173 s)	8 320cph (τσιπ 0,433 s) 6 500cph (0,554 s QFP)
Ακρίβεια τοποθέτησης (Cpk1)		±30 μm/τσιπ (±25μm/τσιπ *6)	±30 μm/τσιπ	± 30 µm/chip ± 30 µm/QFP 12mm σε 32mm ± 50 µm/QFP 12mm κάτω	± 30 µm/QFP
Συστατικό διαστάσεις (χιλ.)		τσιπ ~ Λ 6 Χ W 6 Χ Τ 3 03015*7 *8/0402*7	0402*7 τσιπ ~ Λ 12 Χ W 12 Χ Τ 6,5	0402*7 τσιπ ~ Λ 32 Χ W 32 Χ Τ 12	τσιπ 0603 στο Λ 150 Χ W 25 (diagonal152) Χ Τ 30
Συστατικό ανεφοδιασμός	Να δέσει με ταινία	Ταινία: 4/8/12/16/24/32/44/56 χιλ.		Ταινία: 4 έως 56 χιλ.	Ταινία: 4 έως 56/72/88/104 χιλ.
		Max.120 (ταινία: 4, 8 χιλ., μικρός πραγματικός)		Μπροστινές/οπίσθιες προδιαγραφές κάρρων τροφοδοτών: Max.120 (Το πλάτος και ο τροφοδότης ταινιών υπόκεινται στους όρους στο αριστερό) Ενιαίες προδιαγραφές δίσκων: Max.86 (Το πλάτος και ο τροφοδότης ταινιών υπόκεινται στους όρους στο αριστερό) Δίδυμες προδιαγραφές δίσκων: Max.60 (Το πλάτος και ο τροφοδότης ταινιών υπόκεινται στους όρους στο αριστερό)
	Ραβδί	-		Μπροστινές/οπίσθιες προδιαγραφές κάρρων τροφοδοτών: Max.15 (ενιαίος τροφοδότης ραβδιών) Ενιαίες προδιαγραφές δίσκων: Max.15 (ενιαίος τροφοδότης ραβδιών) Δίδυμες προδιαγραφές δίσκων: Max.15 (ενιαίος τροφοδότης ραβδιών)
	Δίσκος	-		Ενιαίες προδιαγραφές δίσκων: Max.20 Δίδυμες προδιαγραφές δίσκων: Max.40

*1: Παρακαλώ μας συμβουλευθείτε εάν χωριστά το συνδέσετε με npm-D3/D2/D. Δεν μπορεί να συνδεθεί με το npm-tt και NPM.

*2: Μόνο για το κύριο σώμα

*3: 1 880 χιλ. στο πλάτος εάν οι μεταφορείς επέκτασης (300 χιλ.) τοποθετούνται και στις δύο πλευρές.

*4: Διάσταση Δ συμπεριλαμβανομένου του τροφοδότη δίσκων: 2 618 χιλ., διάσταση Δ συμπεριλαμβανομένου του κάρρου τροφοδοτών: 2 513 χιλ.

*5: Αποκλείοντας το όργανο ελέγχου, τον πύργο σημάτων, και την κάλυψη ανώτατων ανεμιστήρων.

*6: επιλογή υποστήριξης τοποθέτησης ±25 μm. (Τους όρους που διευκρινίζονται υπό από PSFS)

*7: Το τσιπ 03015/0402 απαιτεί ένα συγκεκριμένους ακροφύσιο/έναν τροφοδότη.

*8: Η υποστήριξη για την τοποθέτηση τσιπ 03015 χιλ. είναι προαιρετική.

(Υπό τους όρους που διευκρινίζονται από PSFS, ακρίβεια τοποθέτησης: τσιπ ±30 μm/)

* Ο χρόνος διακριτικότητας τοποθέτησης, ο χρόνος επιθεώρησης, και οι τιμές ακρίβειας μπορούν να διαφέρουν ελαφρώς ανάλογα με τους όρους

* Παρακαλώ αναφερθείτε στο βιβλιάριο προδιαγραφών για τις λεπτομέρειες
