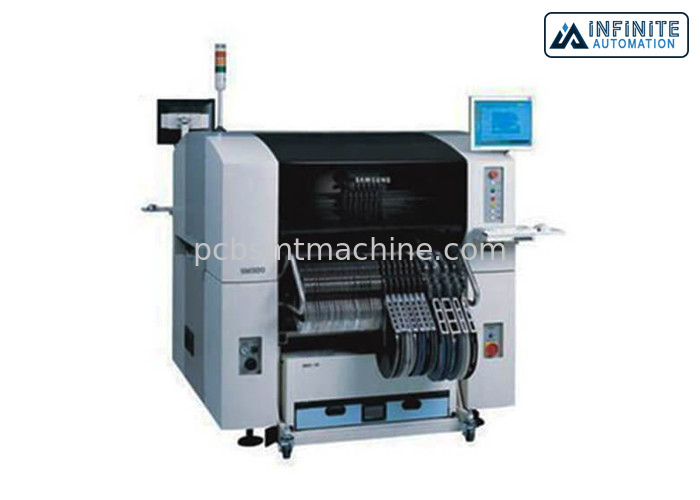

Μηχανή PCB SMT της Samsung SM320 με τη βέλτιστη ταχύτητα 18500CPH

Επιλογή της Samsung SM320 και μηχανή 18500 θέσεων βέλτιστη ταχύτητα CPH, καλύτερα αρχικά και χρησιμοποιημένα SMT mounters όρων

Η άπειρη αυτοματοποίηση έχει μια μεγάλη ποσότητα αποθέματος SMT κατασκευαστικός το σχετικό εξοπλισμό. Μεταξύ των χαρακτηρισμένων μηχανών μας είναι αρχικές και χρησιμοποιημένες επιλογή της Samsung SMT SM320 και μηχανή θέσεων. Η άπειρη αυτοματοποίηση έχει δοκιμάσει τους μηχανικούς και το τεχνικό κιρκίρι που εξασφαλίζει ότι όλες οι μηχανές που προσφέρουμε υποβάλλονται στην άκαμπτη δοκιμή μηχανών και την επισκευή, και την εξασφάλιση ποιότητας. Η άπειρη αυτοματοποίηση είναι εμπιστευμένος προμηθευτής της Κίνας των καλύτερος-ρυθμισμένων μεταχειρισμένων μηχανών αυτοματοποίησης εργοστασίων και του εξοπλισμού γραμμών παραγωγής. Ελάτε σε επαφή με την ομάδα μας πωλήσεων και υποστήριξης πελατών για τις έρευνες.

Η Samsung SMT SM320 είναι ένα καθολικό mounter που είναι σε θέση τα μικρά τμήματα ΤΣΙΠ μέχρι τα τμήματα QFP. Η Samsung SMT SM320 είναι κατάλληλη για τη μικρής κλίμακας παραγωγή των ανεξάρτητων προϊόντων.

Η Samsung SMT SM320 είναι ένα μικρό μέγεθος, και μια ελαφριά επιλογή και τοποθετεί τη μηχανή. Εξοπλισμένος με μια πλήρη κάμερα οράματος και με 6 κεφάλια τοποθέτησης, κάθε ένα με το μεμονωμένο φωτισμό που επιτρέπει σε 6 συνολικά διαφορετικά συστατικά για να ευθυγραμμιστεί στα πεταχτά. Πρός τα πάνω-κοιτάζοντας κάμερα που επιτρέπει την τοποθέτηση των συστατικών κάτω στην πίσσα μολύβδου 0.4mm.

Επιλογή της Samsung SM320 και μηχανή θέσεων

Τοποθετώντας σειρά 0402mm τσιπ ~ 55mm ολοκληρωμένο κύκλωμα

Θεωρητική ταχύτητα τσιπ: 18500CPH

Τα PCB ταξινομούν 510 * 460mm

120ea/112ea (ελλιμενίζοντας κάρρο)

Προδιαγραφές:

Θεωρητική ταχύτητα τσιπ: 18500CPH

Τοποθετώντας σειρά 0402mm τσιπ ~ 55mm ολοκληρωμένο κύκλωμα

Ακρίβεια τοποθέτησης συν ή μείον 0.03mm

Τα PCB ταξινομούν 510 * 460-460 * 400mm

Μέγεθος εξοπλισμού 50 X 40 χιλ. ~ 460 X 400mm

Μέθοδος συστατικού προσδιορισμού

ΟΡΑΜΑ ΠΕΤΑΓΜΑΤΟΣ + ΣΚΗΝΙΚΟ ΟΡΑΜΑ

Τοποθετώντας αποδοτικότητα

Σύστημα αναγνώρισης καμερών πτήσης

ΤΣΙΠ 1608 18500 CPH (IPC9850)

SOP 15000 CPH (IPC9850)

QFP 5500 CPH (IPC9850)

Σταθερό σύστημα εικόνας καμερών - 1,4 SEC/QFP 208 (ΠΡΌΤΥΠΑ ΑΝΕΦΟΔΙΑΣΜΟΎ ΔΊΣΚΩΝ)

Τα συστατικά μπορούν να τοποθετηθούν

ΟΡΑΜΑ ΠΕΤΑΓΜΑΤΟΣ: 1005 ~ 22mm ολοκληρωμένο κύκλωμα (επιλογή: 0603 ~ 12mm ~ ολοκληρωμένο κύκλωμα/0402 7mm ολοκληρωμένο κύκλωμα)

Τοποθετώντας μέγεθος: Τυποποιημένο σκηνικό όραμα (FOV 35) ~ 32mm ολοκληρωμένο κύκλωμα

(Πίσσα 0.4mm QFP/0.75mm BGA/~ 55mm (MFOV))

Τυποποιημένο σκηνικό όραμα (FOV 45) ~ 42mm ολοκληρωμένο κύκλωμα (πίσσα 0.5mm QFP/1.0mm BGA/~ 55mm (MFOV))

Τυποποιημένο σκηνικό όραμα (FOV 20) ~ 17mm ολοκληρωμένο κύκλωμα (πίσσα 0.3mm QFP/0.5mm BGA)

Πίσσα Min.lead (QFP) FOV10

0.3mm (QFP) το /0.65mm (BGA)

Πίσσα Min.Ball (BGA)

FOV15

0.5mm (QFP) το /0.75mm (BGA)

FOV25

0.5mm (QFP) το /0.75mm (BGA)

Max.Height

H12mm (πρότυπα καμερών πετάγματος)

H15mm (πρότυπα καμερών πετάγματος)

Μέγεθος πινάκων PCB

Μικρότερο μέγεθος - 50 (λ) * 40 (ψ)

Μεγαλύτερο μέγεθος - 460 (λ) * 400 (ψ)/επιλογή: 510 * 460, 640 * 510

Πάχος πινάκων PCB - 0.38mm4.2mm

Εγκαταστήστε τον αριθμό τροφοδοτών - 120ea/112ea (ελλιμενίζοντας κάρρο)

Πίεση και κατανάλωση ισχύος

Παροχή ηλεκτρικού ρεύματος - AC220/220/240V (50/60HZ, ΦΆΣΗ 3) (επιλογή: 340/380/415V)

Πίεση αέρα - 5kg/㎡, 260 Νι/λ.

Βάρος μηχανών - 1800KG

Μέγεθος μηχανών - 1650 Λ * 1680 Δ * 1530 Χ.
