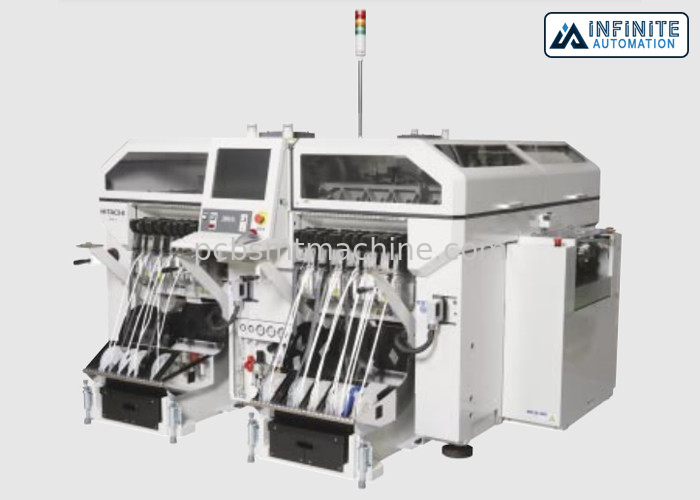

Μορφωματικές SMT επιλογή Hitachi gxh-1S και μηχανή θέσεων

Επιλογή gxh-1S Hitachi gxh-1S και μηχανή θέσεων, καλύτερα αρχικά και χρησιμοποιημένα SMT mounters όρων

Η πιό πρόσφατη παραγωγή των κινητών ηλεκτρονικών συσκευών απαιτεί τη λειτουργία και την απόδοση στο λιγότερο διάστημα με το χαμηλότερο βάρος, και αυτό οδηγεί την περαιτέρω μικρογράφηση των ηλεκτρονικών συστατικών και των υψηλότερων αναλογιών τσιπ. Αυτοί οι παράγοντες συν τους πιό σύντομους κύκλους ζωής προϊόντων και

η αυξανόμενη παραγωγή τροφοδοτεί την απαίτηση για τα ηλεκτρονικά μέρη που τοποθετούν τη μηχανή που υποστηρίζει τη μεγαλύτερη παραγωγικότητα και το υψηλότερο μοντάρισμα πυκνότητας.

Η Co. οργάνων υψηλής τεχνολογίας Hitachi, νέο μορφωματικό mounter «gxh-3» άμεσος-κίνησης του ΕΠΕ παρέχει ακόμα την καλύτερη απόδοση από το gxh-1S που αντικαθιστά. Τα «gxh-3» όχι μόνο παρέχουν την υψηλότερη ρυθμοαπόδοση οποιασδήποτε μηχανής τοποθέτησης στη βιομηχανία 95.000 τσιπ ανά ώρα, παραδίδει επίσης την αυξανόμενη τοποθετώντας αξιοπιστία υψηλής πυκνότητας χάρι στα νέα μαλακά να τοποθετήσει ακροφύσια και η μέτρηση ύψους PCB ανατροφοδοτεί τη λειτουργία. Για να εξαγάγουν την απόδοση μεγίστου των δυνατοτήτων από το σύστημα, τα gxh-3 επίσης χαρακτηρίζουν το λογισμικό βελτιστοποίησης και το πλουσιοπαραγωγικό λογισμικό ισορροπίας γραμμών επιτρέποντας στους πελάτες για να δημιουργήσουν τα βέλτιστα στοιχεία παραγωγής που προσαρμόζονται στις γραμμές παραγωγής τους.

Επιλογή Hitachi gxh-1S και μηχανή θέσεων

Υψηλή παραγωγή

Πραγματική απόδοση

Συστατική σειρά: 0201 ~ 44 * 44mm

Χαρακτηριστικά γνωρίσματα

• Ακραία μεγάλη τοποθέτηση με την ευελιξία να αντιμετωπιστούν τα μεγαλύτερα συστατικά.
• Δύο ανεξάρτητα κύτταρα εργασίας (στάδια) επιτρέπουν την ταυτόχρονη συνέλευση δύο πινάκων.
• Όλοι οι άξονες Χ και Υ χρησιμοποιούνται από τις γραμμικές μηχανές.
• Κάθε Υ-άξονας έχει δύο μηχανές για την ενισχυμένες σταθερότητα και την επανάληψη.
• Τέσσερα κεφάλια τοποθέτησης έχουν μέχρι 12 ακροφύσια κάθε ένα.
• Σε ώρα πτήσης αναγνώριση όλων των συστατικών.
• Ένας αισθητήρας γραμμών σε κάθε κεφάλι ελέγχει για τη συστατική παρουσία, τον προσανατολισμό, και το σωστό πάχος.
• Το μοναδικό σύστημα μεταφορέων πινάκων κινεί και τις δύο ράγες για το βέλτιστο προσδιορισμό θέσης πινάκων κατά τη διάρκεια της παραγωγής.
• Όχι άλλος «σταθερές ράγες»

Παράμετροι Hitachi gxh-1S

• Μακράς διαρκείας ενέργεια αποσύνθεσης υψηλής ακρίβειας: 0.0048um, ταχύτητα: μέγιστη επιτάχυνση 2m/SEC 3G.
• Ακρίβεια φορεμάτων: +/- 0.05mm, ειδική διόρθωση: +/- 0.035mm
• 12 ακροφύσια, 12 μέρη εφ' όσον ήξερε η λάμψη σαϊτών, χρόνος αναγνώρισης καμερών, 2m/s,
• Τα μεγάλα μέρη οπτικών πεδίων 0201 ~ 44 * 44mm αναγνωρίζονται μιά φορά, μέχρι 55 * 55mm συνδέουν με 100 * 26 * 25.4mm
• Η λάμψη περπατήματος που καταλαβαίνει, φωτισμός υψηλός-φωτεινότητας, διόρθωση συνειδητοποίησης, βίντεο συλλαμβάνει το χρόνο: 5u/SEC
• Η χρήση ενός διπλού κρεμώντας υλικού τροφοδότη μπορεί να πετάξει δύο διαφορετικά υλικά μπορεί να συνδεθεί με τη μεγάλη μεγάλης ακρίβειας σίτιση, οδηγώ από μια σερβο μηχανή, ταχύτητα: 0,08 δευτερόλεπτα/α (η πίσσα σίτισης είναι 2,4mm)

• Ακρίβεια: +/- 0.05mm (8mm * 2mmpitch 0201)
• Πρότυπα τροφοδοτών της απλοποίησης, έγγραφο, ταινία για τη σίτιση, μεταβλητή πισσών τροφών
• Το κεφάλι έχει 12 ακροφύσια αναρρόφησης, ένα ακροφύσιο αντικαθιστά αυτόματα το σύστημα, κάθε γραμμή όταν αντικαθιστά αυτόματα η πραγματική αλλαγή αναγκών παραγωγής, το σύστημα το ακροφύσιο, η γραμμή αλλαγής γρηγορότερα, (η παραγωγή δεν αντικαθιστά το ακροφύσιο)
• Το επικεφαλής ακροφύσιο 3 ετεροφυλόφιλων είναι στην παραγωγή σύμφωνα με το μέγεθος των μερών για να αντικαταστήσει το ακροφύσιο
• Η διπλή διαδρομή μέσα στη συσκευή, ο ίδιος πίνακας μπορεί να τοποθετηθεί δύο πίνακες (πλάτος πινάκων κυκλωμάτων κάτω από 215mm)
• Η βάση δεδομένων μερών χτίζει αυτόματα τα νέα στοιχεία μερών για το σύστημά σας σε ακριβώς 1-5 λεπτά
• Ευρέως χρησιμοποιημένο κεφάλι 0402 ~ 44mm μεγάλης□ τοποθέτησης
• Μεγάλη ταχύτητα/πολυσύνθετη ενότητα τοποθέτησης αντικατάστασης τοποθέτησης επικεφαλής απευθείας επικεφαλής
• Έξυπνος τροφοδότης ταινιών/πολυστρωματικός τροφοδότης δίσκων με την απευθείας ενότητα τροφοδοτών
• Υψηλή παραγωγή
• Πραγματικές απόδοση και σταθερότητα του κεφαλιού τοποθέτησης άμεσος-κίνησης
• Κίνηση 4 άξονας 4 γραμμικών μηχανών επικεφαλής δομή απευθείας one-time προσδιορισμός (μέχρι 12 μέρη)
