Τόπος καταγωγής:
Κίνα
Μάρκα:
OMRON
Αριθμό μοντέλου:
VT-S1080
Αυτόματη οπτική μηχανή επιθεώρησης VT S1080 αρχική και χρησιμοποιούμενη

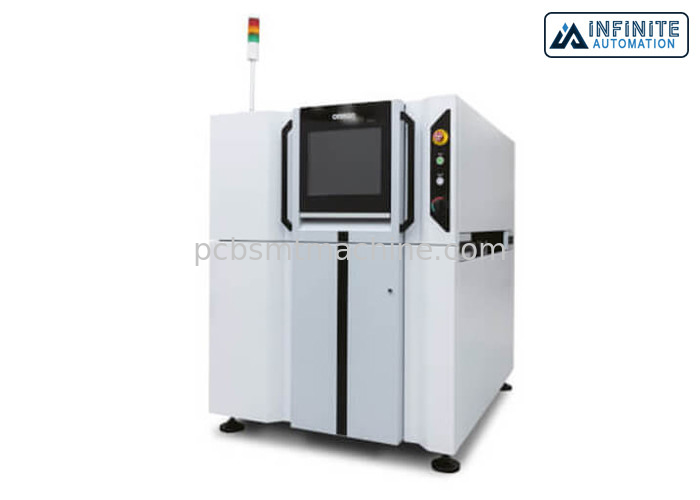

Omron τρισδιάστατο AOI VT-S1080, αρχική και χρησιμοποιημένη αυτόματη οπτική μηχανή επιθεώρησης
Το VT-S1080 είναι το σύστημα παγκόσμιου πιό προηγμένο τρισδιάστατο AOI, που σχεδιάζεται για τη μέγιστη απόδοση συστημάτων και υψηλός - ποιοτική παραγωγικότητα. Σχεδιασμένος για την εύκαμπτη κατασκευή, που σώζει το εργατικό δυναμικό με τον καινοτόμο προγραμματισμό AI. Πρώτα αποδοτικότητα παραγωγής περασμάτων μέχρι 99%. Βιομηχανία-πρώτος φωτισμός MDMC: η τρισδιάστατη απεικόνιση από όλες τις γωνίες επιτρέπει την ακριβή επιθεώρηση των περίπλοκων μορφών ύλης συγκολλήσεως. Αποβολή της σκιάς και δευτεροβάθμια αντανάκλαση με τους προβολείς βουλευτών 4-κατεύθυνσης. Πραγματοποίηση της ύλης συγκολλήσεως που βρέχει την κατεύθυνση άμεσα σχετικά με τα πρότυπα ΕΠΙ. Καινοτόμα εργαλεία AI που υποστηρίζουν τον ικανότητα-λιγότερο labor-saving συντονισμό. Πλήρης τρισδιάστατη συμμόρφωση στην ΕΠΙ – βασισμένη επιθεώρηση. Προηγμένη επιθεώρηση γωνία-άποψης των κρυμμένων ενώσεων ύλης συγκολλήσεως. Αναπτυγμένος με I4.0 στο μυαλό για την προηγμένη μηχανή στη μηχανή επικοινωνία. Πολύπλευρος έλεγχος συστημάτων και προφητική συντήρηση για 100%, χρησιμοποίηση για την παραγωγή. Σφαιρική βιβλιοθήκη για να διατηρήσει τα ίδια ποιοτικά πρότυπα της κατασκευής σε όλες τις σφαιρικές περιοχές. Υψηλή ανίχνευση εικόνας OCR-miha'nimaτος οπτικής αναγνώρισης χαρακτήρων/OCV αξιοπιστίας. Μοναδικό ενιαίο υλικό σε όλες τις πλατφόρμες σειράς S10. Προετοιμασμένος για το υλικό επόμενης γενιάς, camera/GPU/PC για υψηλότερες detectability/την ικανότητα ταχύτητας.
Omron τρισδιάστατο AOI VT-S1080
FOV 50,0 X 37.5mm
Ανώτατο PCB: 510 (W) Χ 680 (D) χιλ.
Βάρος περ. 1250 κλ
Διαστάσεις 1180 (W) Χ 1450 (D) Χ 1500 (Χ) χιλ.
Χαρακτηριστικά γνωρίσματα:
Τεχνολογία AI για να ελαχιστοποιήσει τον προγραμματισμό και τις οπτικές προσπάθειες επιθεώρησης
1. Μόνος-βελτιστοποίηση AI
2. Αυτόματα αποκτήστε τις εικόνες ατέλειας για την ανάλυση και την απεικόνιση του χωρισμού στοιχείων αποτελέσματος για τον AI-βοηθημένο προσδιορισμό ατέλειας
Μεγάλης ακρίβειας αναδημιουργία μορφής ύλης συγκολλήσεως
Εξοπλισμένος με το μοναδικό φωτισμό MDMC (πολυ κατεύθυνση/πολύχρωμος) και τους νέους βουλευτές μας (η φάση μικροϋπολογιστών κατοχύρωσε τη μετατόπιση με δίπλωμα ευρεσιτεχνίας) moiré τεχνική. Αυτό επιτρέπει την υψηλότερη γερή και αξιόπιστη απόδοση επιθεώρησης.
M2M*1 σύστημα που εστιάζει στην ποιότητα
1. Παρεμπόδιση των ατελειών από:
έλεγχος και υποβολή εκθέσεων των διακύμανσεων στις μετρημένες τιμές κατά τη διάρκεια της παραγωγής
τάσεις ατέλειας απεικόνισης που συνδέονται με το υλικό τσιπ mounter όπως τα κεφάλια και τα ακροφύσια
2. Απεικόνιση της ποιότητας από:
σύγκριση διαδικασίας
επίδειξη της θέσης παραγωγής
συστήματα σύνδεσης SPI/AOI/AXI
3. Η βελτίωση της πρώτης διαλογης παραγωγής περασμάτων της γραμμής με αυτόματα τα κριτήρια επιθεώρησης να υπολογίσει των μετα-τυπωμένων υλών/μετα-τοποθέτησης βασισμένα στην επιθεώρηση οδηγεί μετά από τη διαδικασία επανακυκλοφορίας ύλης συγκολλήσεως
*1. Σύντμηση της μηχανή--μηχανής. Είναι ένας μηχανισμός για να βελτιστοποιήσει την ποιότητα και τη θέση λειτουργίας εξοπλισμού χωρίς ανθρώπινη επέμβαση, που πραγματοποιείται με τη διευκόλυνση της αυτόνομων επικοινωνίας και της ανταλλαγής των πληροφοριών μεταξύ διάφορη συνδεμένη, εξοπλισμός παραγωγής.
Προδιαγραφές:
| Τύπος | VT-S1080 | |
| Εξωτερικές διαστάσεις | 1180 (W) Χ 1450 (D) Χ 1500 (Χ) χιλ. | |
| Βάρος | Περ. 1250 κλ | |
|
Παροχή ηλεκτρικού ρεύματος |
Τάση | εναλλασσόμενο ρεύμα 200 έως 240 Β (ενιαία φάση) Σειρά ±10% διακύμανσης τάσης |
| Εκτιμημένη δύναμη | 2.0 kVA (μέγιστο ρεύμα 10 Α) | |
| Ύψος γραμμών | 900±20mm | |
| Παροχή αέρα | Μην απαιτημένος | |
| Λειτουργούσα σειρά θερμοκρασίας |
10 σε 35°C |
|
| Λειτουργούσα σειρά υγρασίας |
35 σε 80% RH (Non-condensing)
|
|
|
Σύστημα εικόνας |
Σύστημα απεικόνισης | κάμερα εικονοκυττάρου 12M |
| Αρχή επιθεώρησης | MDMC*1 φωτισμός + τρισδιάστατη αναδημιουργία μέσω της τεχνολογίας MPS*2 | |
| Ανάλυση εικόνας | 12.5µm | |
| FOV | 50.0 X 37.5mm | |
| Υποστηριγμένο μέγεθος PCB | 50 (W) Χ 50 (D) ~510 (W) Χ 680 (D) χιλ. | |
| Βάρος | (Max) 4 κλ | |
| Πάχος | 0.4~4mm | |
|
Εκκαθάριση |
Επάνω από τη ζώνη μεταφορέων: 54 χιλ. ή λιγότεροι Κάτω από τη ζώνη μεταφορέων: 50 χιλ. ή λιγότεροι (Συμπεριλαμβανομένης της ανοχής πάχους/κυρτότητας/κάμψεων/μερών πινάκων, κ.λπ.) |
|
| Σειρά μέτρησης ύψους |
25mm |
|
|
Στοιχείο επιθεώρησης |
Το συστατικό ύψος, ο ανελκυστήρας, η κλίση, να λείψουν ή το λανθασμένο συστατικό, λανθασμένη πολικότητα, κτύπήσαν το συστατικό, επιθεώρηση OCR-miha'nimaτος οπτικής αναγνώρισης χαρακτήρων, 2$ος κώδικας, συστατικό όφσετ (X/Y/rotation), λωρίδα (το ύψος/μήκος, τελειώνει το κοινό πλάτος, βρέχοντας τη γωνία, το δευτερεύον κοινό μήκος), εκτεθειμένο έδαφος, ξένο υλικό, λάθος έδαφους, όφσετ μολύβδου, στάση μολύβδου, παρουσία μολύβδου, σφαίρα ύλης συγκολλήσεως, γέφυρα ύλης συγκολλήσεως, απόσταση μεταξύ των συστατικών, συστατική γωνία | |
