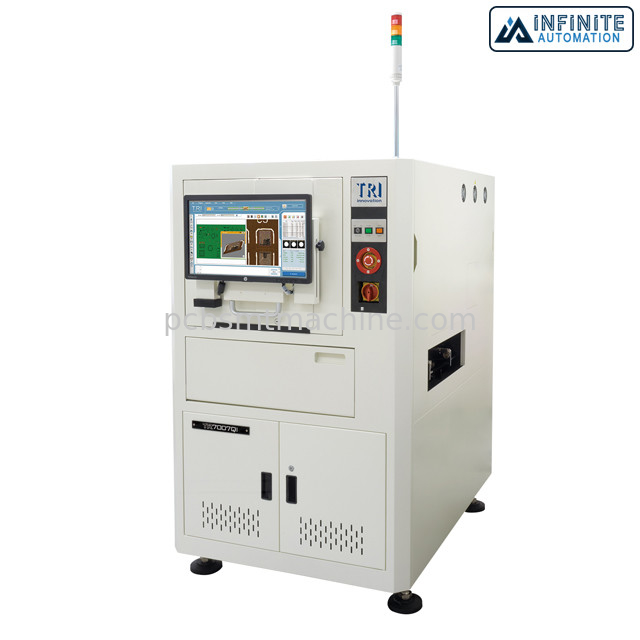

Name: TR7007QI σκιών ελεύθερη SMT SPI επιθεώρηση κολλών ύλης συγκολλήσεως μηχανών τρισδιάστατη
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7007QI
Availability: InStock

Σπίτι > προϊόντα > Μηχανή SMT AOI >

TR7007QI σκιών ελεύθερη SMT SPI επιθεώρηση κολλών ύλης συγκολλήσεως μηχανών τρισδιάστατη

Μηχανή TR7007QI SMT SPI

TR7007QI

Μηχανή SMT SPI

Τόπος καταγωγής:

Κίνα

Μάρκα:

TRI

Αριθμό μοντέλου:

TR7007QI

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

TR7007QI σκιών ελεύθερη SMT SPI επιθεώρηση κολλών ύλης συγκολλήσεως μηχανών τρισδιάστατη

Λεπτομέρειες για το προϊόν

Εφαρμογή:

Οπτική επιθεώρηση κολλών ύλης συγκολλήσεως (SPI)

Περιγραφή μηχανών:

τρισδιάστατη επιθεώρηση κολλών ύλης συγκολλήσεως - SPI

Εμπορικό σήμα:

ΤΡΙ

Πρότυπο:

TR7007QI

Χαρακτηριστικά γνωρίσματα:

Σκιά-ελεύθερο τετράγωνο 100%/διπλοί ψηφιακοί προβολείς περιθωρίου

Όρος:

Μεταχειρισμένο / Ανακαινισμένο

Λειτουργία:

Βιομηχανική χρήση - γραμμή συνελεύσεων SMT

Συσκευασία:

Ξύλινο κιβώτιο

χρονική ανοχή:

5-7 εργάσιμες ημέρες

Πληρωμή:

TT, Paypal, L/C, D/A, D/P, Western Union, MoneyGram

Επισημαίνω:

Μηχανή TR7007QI SMT SPI

TR7007QI

Μηχανή SMT SPI

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 μονάδα

Τιμή

USD

Συσκευασία λεπτομέρειες

Ξύλινο κιβώτιο

Χρόνος παράδοσης

1 έως 5 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Δυνατότητα προσφοράς

10 μονάδες

Συγγενικά προϊόντα

Περιγραφή μηχανής AOI εκτός σύνδεσης Αρχική και τεχνητή νοημοσύνη επιθεώρηση όρασης για εξαρτήματα DIP της σειράς MH500

Βρείτε την καλύτερη τιμή

MH310/MH310DH/310DL 3D SPI Μηχανή Αρχική και τεχνολογία για ακριβή επιθεώρηση πάστες συγκόλλησης σε βιομηχανικές ρυθμίσεις SMT

Βρείτε την καλύτερη τιμή

Εργαλεία τυφλής γραφομηχανής με λέιζερ ακτίνων Χ

Βρείτε την καλύτερη τιμή

Αυτόματη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως μηχανών Tek SMT AOI Sinic

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

TR7007QI σκιών ελεύθερη SMT SPI επιθεώρηση κολλών ύλης συγκολλήσεως μηχανών τρισδιάστατη

TR7007QI υψηλής ευκρίνειας σκιά ελεύθερο τρισδιάστατο SPI με το σκιά-ελεύθερο τετράγωνο 100%/τους διπλούς ψηφιακούς προβολείς περιθωρίου, μεταχειρισμένη τρισδιάστατη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως (SPI)

Χτισμένο επάνω στην πιό πρόσφατη τρισδιάστατη τεχνολογία προβολής, το TR7007QI SPI προσφέρει την βιομηχανία-οδηγώντας ακρίβεια επιθεώρησης για τις πιό απαιτητικές εφαρμογές. Το ευθύγραμμο σύστημα επιθεώρησης βελτιστοποιεί αυτόματα τη διαδρομή επιθεώρησης για την καλύτερη απόδοση, και το ΤΡΙ καινοτόμο σύστημα SmartWarp αντισταθμίζει οποιοδήποτε warpage πινάκων κατά τη διάρκεια της επιθεώρησης. Με μια επιλογή του τετραγώνου/της διπλής επιθεώρησης προβολέων, το TR7007QI είναι μια ευπροσάρμοστες ακρίβεια και μια ταχύτητα λύσης SPI φέρνοντας στα άκρα δακτύλου σας.

Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.

Χαρακτηριστικά γνωρίσματα:

• Σκιά-ελεύθερο τετράγωνο 100%/διπλοί ψηφιακοί προβολείς περιθωρίου
• Βελτιστοποιημένος στάση-και-πηγαίνετε σχέδιο για τη μέγιστη ακρίβεια
• Η αποζημίωση SmartWarp αποβάλλει την τοπική παραμόρφωση PCB
• 100% κάλυψη ατέλειας κολλών ύλης συγκολλήσεως συμπεριλαμβανομένων των χαμηλών γεφυρών

Προδιαγραφές:

Οπτικό σύστημα

Μέθοδος απεικόνισης	Στάση-και-πηγαίνετε απεικόνιση
Κάμερα	4 Mpix ή 12 Mpix (εργοστάσιο που θέτει)
Ψήφισμα απεικόνισης	6 μm, 10 μm, 15 µm (εργοστάσιο που θέτει)
Φωτισμός	RGB αληθινές οδηγήσεις χρώματος
τρισδιάστατη τεχνολογία	4-τρόπος ψηφιακό σχέδιο περιθωρίου
Οπτικό πεδίο	4 Mpix@ 10 µm: 20.3 X 20,3 χιλ. 4 Mpix@ 15 µm: 30.5 X 30,5 χιλ. 12 Mpix@ 6 µm: 24.4 X 18,4 mm* 12 Mpix@ 10 µm: 40.8 X 30,7 χιλ. 12 Mpix@ 15 µm: 61.2 X 46,1 χιλ. * 6 μm δεν είναι διαθέσιμα για TR7007QI DL

Απόδοση επιθεώρησης

Ταχύτητα απεικόνισης	4 Mpix: 3 FOV/sec 12 Mpix: 2 FOV/sec 12 Mpix CoaXPress: 3 FOV/sec* Σημείωση: Η ταχύτητα επιθεώρησης εξαρτάται από το PCB και τους όρους επιθεώρησης * Με την προαιρετική βελτίωση CoaXPress
Ψήφισμα ύψους	@ 6 µm: 0,22 µm @ 10/15 µm: 0,4 µm
Μέγιστο ύψος ύλης συγκολλήσεως	@ 6 µm: 210/420 µm @ 10/15 µm: 420/840 µm

Πίνακας & έλεγχος κινήσεων

Έλεγχος Χ-άξονα	Ballscrew + ρεύμα-σερβο ελεγκτής
Έλεγχος Υ-άξονα	Ballscrew + ρεύμα-σερβο ελεγκτής
Έλεγχος ζ-άξονα	Ballscrew + ρεύμα-σερβο ελεγκτής
*X-$LY ψήφισμα άξονα**	0,5 µm
Ψήφισμα ζ-άξονα	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Χειρισμός πινάκων

Ανώτατο μέγεθος PCB	TR7007QI: 510 X 460 mm* TR7007QI DL: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ * 6 μm είναι μόνο διαθέσιμα για TR7007QI, το μέγιστο μέγεθος PCB είναι 330 X 310 χιλ.
Πάχος PCB	0.6-5 χιλ.
Ανώτατο βάρος PCB	3 κλ
Τοπ εκκαθάριση	25 χιλ.
Κατώτατη εκκαθάριση	40 χιλ.
Εκκαθάριση ακρών	3 χιλ.
Ύψος μεταφορέων	880 – 920 χιλ. * Συμβατό σύστημα SMEMA

Λειτουργίες επιθεώρησης

Ατέλειες	Ανεπαρκής κόλλα Υπερβολική κόλλα Παραμόρφωση μορφής Ελλείπουσα κόλλα & γεφύρωμα
Μέτρηση	Ύψος Περιοχή Όγκος Όφσετ

Διαστάσεις

WxDxH	TR7007QI: 1000 X 1500 X 1650 χιλ. TR7007QI DL: 1000 X 1700 X 1650 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ.
Βάρος	TR7007QI: 675 κλ TR7007QI DL: 685 κλ
