Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7007Q συν

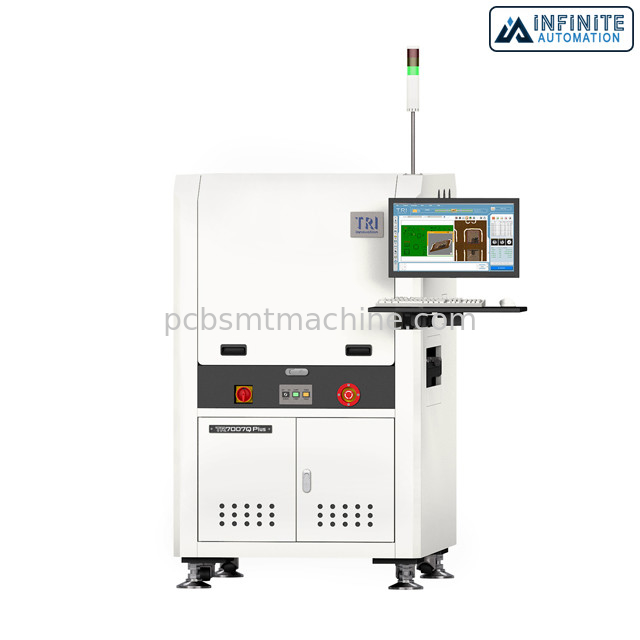

TR7007Q συν SPI SMT η μηχανή ήταν κύρια προ της τρισδιάστατης επιθεώρησης κολλών ύλης συγκολλήσεως
TR7007Q συν την υψηλής ευκρίνειας σκιά ελεύθερο τρισδιάστατο SPI με τον ενισχυμένο 2$ο φωτισμό, για την υψηλότερη επιθεώρηση ομοιομορφίας, μεταχειρισμένη τρισδιάστατη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως (SPI)
Το TR7007Q συν την τρισδιάστατη πλατφόρμα SPI είναι εξοπλισμένο με έναν βελτιωμένο ελεγκτή κινήσεων (EtherCAT) και μια ενισχυμένη 2$α ενότητα φωτισμού. Το TR7007Q συν μπορεί ακριβώς να επιθεωρήσει τις χαμηλές γέφυρες ύλης συγκολλήσεως και να αντισταθμίσει το warpage πινάκων για την εξάλειψη της τοπικής παραμόρφωσης PCB. Το TR7007Q συν είναι εξοπλισμένο με μέχρι 4 προβολείς για να εξασφαλίσει μια σκιά-ελεύθερη επιθεώρηση. Η λύση SPI διευκολύνει την ανταλλαγή στοιχείων μεταξύ της γραμμής παραγωγής και του MES της επιλογής σας για να επιτρέψει την ανιχνευσιμότητα στοιχείων για το συνδεδεμένο εργοστάσιο.
Χαρακτηριστικά γνωρίσματα:
• Ενισχυμένος 2$ος φωτισμός, για την υψηλότερη επιθεώρηση ομοιομορφίας.
• Νέος ελεγκτής κινήσεων, EtherCAT, για τις σε πραγματικό χρόνο μετρήσεις.
• Έξυπνη λύση εργοστασίων με τις σε πραγματικό χρόνο τάσεις SPC
• Κλειστός βρόχος έτοιμος: Ικανότητες ανατροφοδότησης και Feedforward
Προδιαγραφές:
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε απεικόνιση |
| Κάμερα | 4 Mpix ή 12 Mpix (εργοστάσιο που θέτει) |
| Ψήφισμα απεικόνισης | 5.5 μm, 6 μm, 10 μm, 15 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Ενισχυμένα 2$α φω'τα (RGB+W) |
| τρισδιάστατη τεχνολογία | 4-τρόπος ψηφιακό σχέδιο περιθωρίου |
| Οπτικό πεδίο | 4 σύνδεση καμερών βουλευτή @ 10 μm: 20.3x20.3 χιλ. @ 15 μm: 30.5x30.5 χιλ. 12 σύνδεση καμερών βουλευτή @ 5,5 μm: 22.5x16.5 χιλ. @ 10 μm: 40.8x30.7 χιλ. @ 15 μm: 61.2x46.1 χιλ. 12 βουλευτής CoaXPress- @ 6 μm: 24.4x18.4 χιλ. @ 10 μm: 40.8x30.7 χιλ. Σημείωση: (1) TR7007Q συν DL δεν είναι διαθέσιμο για 5,5 μm με τη σύνδεση καμερών 12 βουλευτή και 6 μm με 12 το βουλευτή CoaXPress (2) η μόνη διαμόρφωση διαθέσιμη για το TR7007LQ συν είναι 6 μm με 12 το βουλευτή CoaXPress |
| Ταχύτητα απεικόνισης | 4 σύνδεση καμερών βουλευτή: Μέχρι 3 FOV/sec 12 σύνδεση καμερών βουλευτή: Μέχρι 1,8 FOV/sec 12 βουλευτής CoaXPress: Μέχρι 2,6 FOV/sec |
| Ψήφισμα ύψους | @10 μm/15 μm: 0,45 μm @5.5 μm/6 μm: 0,22 μm |
| Μέγιστο ύψος ύλης συγκολλήσεως | @10 μm/15 μm: 420 μm/750 μm @5.5 μm/6 μm: 210 μm/310 μm * στο στόχο βαθμολόγησης |
| Έλεγχος Χ-άξονα | Ballscrew + ελεγκτής κινήσεων EtherCAT |
| Έλεγχος Υ-άξονα | Ballscrew + ελεγκτής κινήσεων EtherCAT |
| Έλεγχος ζ-άξονα | Ballscrew + ελεγκτής κινήσεων EtherCAT |
| X-$L*Y ψήφισμα άξονα | 0,5 μm |
| Ψήφισμα ζ-άξονα | 1 μm |
| Ανώτατο μέγεθος PCB | TR7007Q συν: @5.5 & 6 μm - 400 X 330 χιλ., @10 & 15 μm - 510 X 460 χιλ. TR7007Q συν DL: @10 & 15 μm - 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ TR7007LQ συν: @6 μm - 765 X 610 χιλ. |
| Πάχος PCB | 0.6 - 5mm |
| Ανώτατο βάρος PCB | 3kg. Προαιρετικός: 5kg |
| Τοπ εκκαθάριση | @5.5 μm, 6 μm: 25 χιλ. @10 μm, 15 μm: 50 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. |
| Ύψος μεταφορέων | 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Ατέλειες | Ανεπαρκής κόλλα Υπερβολική κόλλα Παραμόρφωση μορφής Ελλείπουσα κόλλα & γεφύρωμα |
| Μέτρηση | Ύψος Περιοχή Όγκος Όφσετ |
| WxDxH | TR7007Q συν: 1000 X 1400 X 1650 χιλ. TR7007Q συν DL: 1000 X 1500 X 1650 χιλ. TR7007LQ συν: 1365 X 1720 X 1710 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 515 χιλ. |
| Βάρος | TR7007Q συν: 750 κλ TR7007Q συν DL: 830 κλ TR7007LQ συν: 982 κλ |
