Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7710 DT

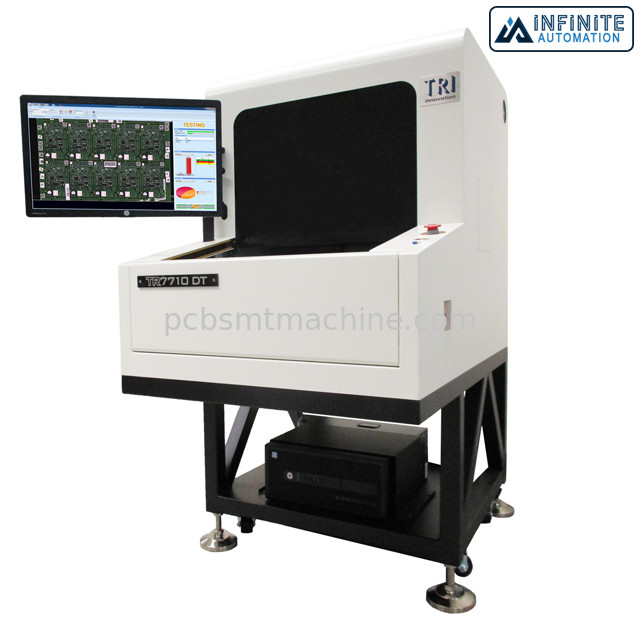

TR7710 αυτοματοποιημένη μηχανή επιθεώρησης υψηλής ακρίβειας SMT AOI της DT μηχανή
TR7710 της DT τρισδιάστατη υπερβολικός λύση υπολογιστών γραφείου AOI υψηλής ακρίβειας AOI, οικονομικός και εύκαμπτος
Η DT TR7710 είναι μια οικονομική, εύκαμπτος στάση-και-πηγαίνετε λύση υπολογιστών γραφείου AOI που συνδυάζει ένα ακριβές υψηλής ευκρίνειας σύστημα καμερών και έναν ΤΡΙ αποκλειστικό πολυφασικό φωτισμό για να συλλάβει τις λεπτομερείς εικόνες επιτροπής PCB. Η νέα οπτική λύση προσφέρει μια αυξανόμενη DOF σειρά για τα ψηλά συστατικά με την προαιρετική υψηλή εκκαθάριση. Το ΤΡΙ προηγμένο λογισμικό επιθεώρησης προσφέρει μια NPI-βελτιστοποιημένη διεπαφή προγραμματισμού με την άριστη ανίχνευση ζητημάτων. Με τον εύκολο έξυπνο CAD-βασισμένο στο προγραμματισμό, η DT TR7710 είναι μια οικονομικώς αποδοτική, εξατομικεύσιμη λύση AOI με σκοπό να εγκαταστήσει οποιοδήποτε προϋπολογισμό. Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.
Χαρακτηριστικά γνωρίσματα
• Οικονομική και εύκαμπτη λύση υπολογιστών γραφείου AOI
• 6.5 κάμερα μεγάλου χρώματος Mpix
• NPI-βελτιστοποιημένος εύκολος προγραμματίζοντας μάγος διεπαφών
• Στάση-και-πηγαίνετε επιθεώρηση με το μεγάλο βάθος του τομέα (DOF)
• 10 µm ή οπτικό ψήφισμα 12,5 µm
Προδιαγραφές
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε απεικόνιση |
| Τοπ κάμερα | 6.5 Mpix |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 10 µm, 12,5 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Πολυφασικές οδηγήσεις RGB+W |
| τρισδιάστατη τεχνολογία | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Μέγιστη τρισδιάστατη σειρά | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ταχύτητα απεικόνισης | 6.5 Mpix@ 10 µm: 22 εκατ. ² /sec 6.5 Mpix@ 12,5 µm: 35 εκατ. ² /sec |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος Υ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| X-$L*Y ψήφισμα άξονα | 1 µm |
| Ανώτατο μέγεθος PCB | TR7710 DT: 330 X 250 χιλ. TR7710L DT: 510 X 460 χιλ. |
| Πάχος PCB | 3 χιλ. |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 25 χιλ. |
| Κατώτατη εκκαθάριση | 100 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. |
| Μεταφορέας | Χειρωνακτικός |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό |
| Ύλη συγκολλήσεως | Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7710 DT: 800 X 1100 X 1480 χιλ. TR7710L DT: 970 X 1295 X 1465 χιλ. |
| Βάρος | TR7710 DT: 340 κλ TR7710L DT: 380 κλ |
