Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7700 SIII συν

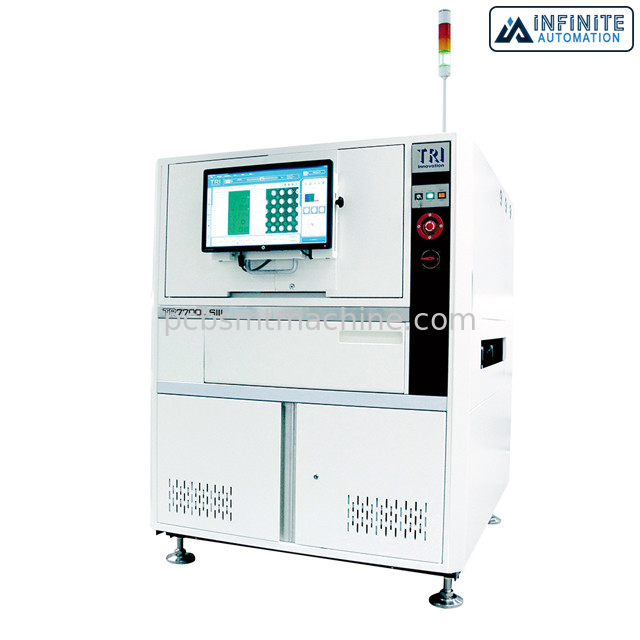

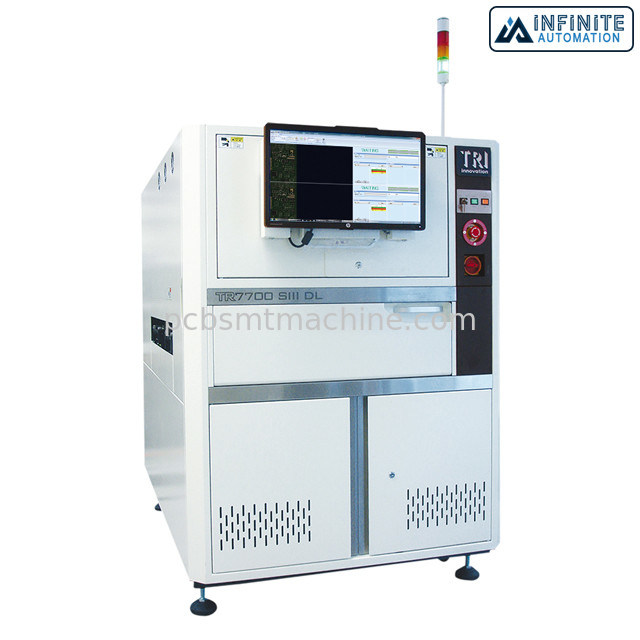

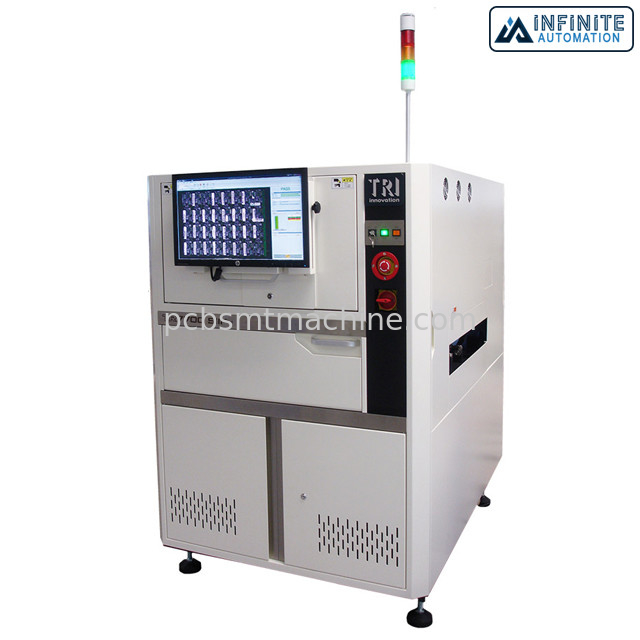

TR7700 SIII συν την τρισδιάστατη υπερβολική μηχανή τρισδιάστατο AOI επιθεώρησης υψηλής ακρίβειας SMT
TR7700 SIII συν την τρισδιάστατη υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI, τις τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),
TR7700 SIII συν είναι η νεώτερη γενεά των ΤΡΙ λύσεων AOI, παραδίδοντας την ακριβή πολυφασική επιθεώρηση με πλήρη ταχύτητα. Με το συνδυασμό μιας ultra-fast κάμερας, ο ευφυής αυτόματος μεταφορέας, και νέο GUI, το TR7700 SIII συν τις προσφορές μια ισχυρή και εύχρηστη λύση AOI με γρήγορα να προγραμματίσουν, βελτιστοποίησαν τη φόρτωση πινάκων, την ολοκλήρωση γραμμών παραγωγής, και την οικονομική ενίσχυση για το σε μη απευθείας σύνδεση προγραμματισμό. Ο ΤΡΙ νέος αλγόριθμος χρώματος που συνδυάζονται με την πολλαπλάσια κάλυψη ατέλειας αυξήσεων φάσεων φωτισμού και οι βοήθειες παραδίδουν τα υπερβολικά ακριβή αποτελέσματα επιθεώρησης με ένα ελάχιστο των ψεύτικων κλήσεων.
Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.
Χαρακτηριστικά γνωρίσματα
• Πλήρης ταχύτητα πολυφασικό AOI υψηλής ακρίβειας
• Νέο GUI για τον εύκολο προγραμματισμό με τη σε μη απευθείας σύνδεση έκδοση
• Ευφυής αυτόματος μεταφορέας για τους μειωμένους χρόνους φορτίων
• Ο νέος αλγόριθμος χρώματος παραδίδει την υψηλή ακρίβεια και ελαχιστοποιεί τις ψεύτικες κλήσεις
Προδιαγραφές
| Μέθοδος απεικόνισης | Δυναμική απεικόνιση |
| Τοπ κάμερα | 4 Mpix |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 10 µm, 15 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Πολυφασικές οδηγήσεις RGB+W |
| τρισδιάστατη τεχνολογία | Ενιαίοι/διπλοί τρισδιάστατοι αισθητήρες λέιζερ (προαιρετικοί) |
| Μέγιστη τρισδιάστατη σειρά | 20 χιλ. (με την τρισδιάστατη βελτίωση αισθητήρων λέιζερ προαιρετική) |
| Ταχύτητα απεικόνισης | 4 Mpix@ 10 µm 2$ος: 60 εκατ. ² /sec 4 Mpix@ 15 µm 2$ος: 120 εκατ. ² /sec 4 Mpix@ 10 µm 2D+3D (προαιρετικό): 27-39 εκατ. ² /sec 4 Mpix@ 15 µm 2D+3D (προαιρετικό): 40-60 εκατ. ² /sec Σημείωση: Ανάλογα με το μέγεθος πινάκων και το ψήφισμα λέιζερ |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος Υ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| X-$L*Y ψήφισμα άξονα | 1 µm |
| Ανώτατο μέγεθος PCB | TR7700 SIII συν: 510 X 460 χιλ. TR7700L SIII: 660 X 610 χιλ. TR7700 SIII DL: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | TR7700 SIII συν: 3 κλ TR7700L SIII: 5 κλ TR7700 SIII DL: 3 κλ |
| Τοπ εκκαθάριση | 25 χιλ. [48 χιλ. προαιρετικός] |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | TR7700 SIII συν: 3 χιλ. [5 χιλ. προαιρετικός] TR7700L SIII: 5 χιλ. TR7700 SIII DL: 3 χιλ. [5 χιλ. προαιρετικός] |
| Μεταφορέας | Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό |
| Ύλη συγκολλήσεως | Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7700 SIII συν: 1100 X 1670 X 1550 χιλ. TR7700L SIII: 1300 X 1635 X 1655 χιλ. TR7700 SIII DL: 1100 X 1670 X 1550 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ. |
| Βάρος | TR7700 SIII συν: 1080 κλ TR7700L SIII: 1240 κλ TR7700 SIII DL: 1150 κλ |
