Name: Τρισδιάστατη αυτοματοποιημένη οπτική υψηλή ακρίβεια μηχανών επιθεώρησης TR7500 SIII
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500 SIII
Availability: InStock

Σπίτι > προϊόντα > Μηχανή SMT AOI >

Τρισδιάστατη αυτοματοποιημένη οπτική υψηλή ακρίβεια μηχανών επιθεώρησης TR7500 SIII

TR7500 SIII αυτοματοποίησε την οπτική μηχανή επιθεώρησης

TR7500 SIII

TR7500 SIII αυτοματοποίησε τον οπτικό εξοπλισμό επιθεώρησης

Τόπος καταγωγής:

Κίνα

Μάρκα:

TRI

Αριθμό μοντέλου:

TR7500 SIII

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Τρισδιάστατη αυτοματοποιημένη οπτική υψηλή ακρίβεια μηχανών επιθεώρησης TR7500 SIII

Λεπτομέρειες για το προϊόν

Εφαρμογή:

Αυτοματοποιημένη οπτική επιθεώρηση

Περιγραφή μηχανών:

3D αυτόματη μηχανή επιθεώρησης

Εμπορικό σήμα:

ΤΡΙ

Πρότυπο:

TR7500 SIII

Χαρακτηριστικά γνωρίσματα:

Πολυφασικό AOI 5 καμερών υψηλής ακρίβειας

Όρος:

Μεταχειρισμένο / Ανακαινισμένο

Λειτουργία:

Βιομηχανική χρήση - γραμμή συνελεύσεων SMT

Συσκευασία:

Ξύλινο Κουτί/Κλουβί

χρονική ανοχή:

5 έως 7 ημέρες

Πληρωμή:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Επισημαίνω:

TR7500 SIII αυτοματοποίησε την οπτική μηχανή επιθεώρησης

TR7500 SIII

TR7500 SIII αυτοματοποίησε τον οπτικό εξοπλισμό επιθεώρησης

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 μονάδα

Τιμή

USD

Συσκευασία λεπτομέρειες

Ξύλινο κιβώτιο

Χρόνος παράδοσης

1 έως 5 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Δυνατότητα προσφοράς

10 μονάδες

Συγγενικά προϊόντα

Περιγραφή μηχανής AOI εκτός σύνδεσης Αρχική και τεχνητή νοημοσύνη επιθεώρηση όρασης για εξαρτήματα DIP της σειράς MH500

Βρείτε την καλύτερη τιμή

MH310/MH310DH/310DL 3D SPI Μηχανή Αρχική και τεχνολογία για ακριβή επιθεώρηση πάστες συγκόλλησης σε βιομηχανικές ρυθμίσεις SMT

Βρείτε την καλύτερη τιμή

Εργαλεία τυφλής γραφομηχανής με λέιζερ ακτίνων Χ

Βρείτε την καλύτερη τιμή

Αυτόματη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως μηχανών Tek SMT AOI Sinic

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

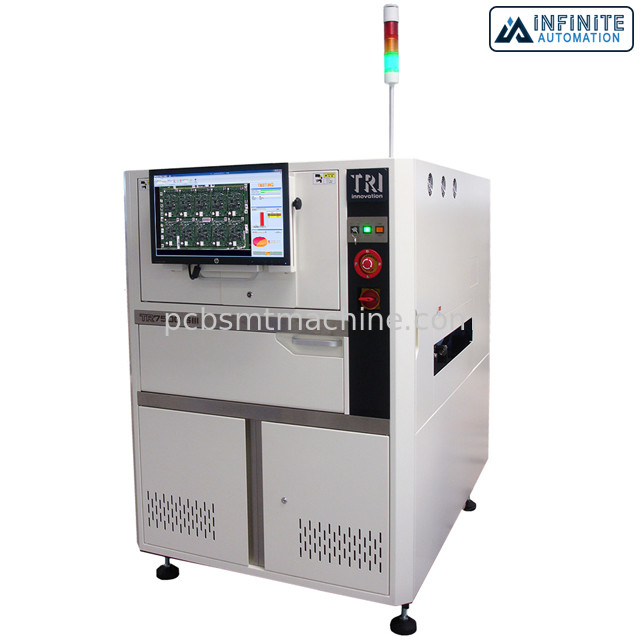

Τρισδιάστατη αυτοματοποιημένη οπτική υψηλή ακρίβεια μηχανών επιθεώρησης TR7500 SIII

Τρισδιάστατη υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI TR7500 SIII, τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),

ΤΡΙ εξαιρετικά-υψηλός-ταχύτητα 5 προσφορών λύσης τοπ--ο-γραμμών AOI επιθεώρηση συνελεύσεων PCB καμερών που μπορεί σοβαρά να ανιχνεύσει ατέλειες ακόμη και τις πιό σύνθετες ύλης συγκολλήσεως και συνελεύσεων. Ο ισχυρός συνδυασμός ευφυούς λογισμικού και υψηλής απόδοσης υλικού παραδίδει μια αξιόπιστη και εύχρηστη λύση AOI που στρέφεται στα υπερβολικά ακριβή αποτελέσματα επιθεώρησης με ένα ελάχιστο των ψεύτικων κλήσεων για να βοηθήσει να βελτιστοποιήσει τις παραγωγές παραγωγής σας.

Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.

Χαρακτηριστικά γνωρίσματα

• Υψηλή ακρίβεια 5 κάμερα πολυφασικό AOI
• Έξυπνος εύκολος προγραμματισμός GUI με τη σε μη απευθείας σύνδεση έκδοση
• Ευφυής αυτόματος μεταφορέας για τους μειωμένους χρόνους φορτίων
• Αξιόπιστη επιθεώρηση με την υψηλή ακρίβεια και τις ελάχιστες ψεύτικες κλήσεις

Προδιαγραφές

Οπτικό σύστημα

Μέθοδος απεικόνισης	Δυναμική απεικόνιση
Τοπ κάμερα	4 Mpix
Κάμερα γωνίας	1.3 Mpix ή 6,5 Mpix (εργοστάσιο που θέτει)
Ψήφισμα απεικόνισης	10 µm, 15 µm (εργοστάσιο που θέτει)
Φωτισμός	Πολυφασικές οδηγήσεις RGB+W
τρισδιάστατη τεχνολογία	Ενιαίοι/διπλοί τρισδιάστατοι αισθητήρες λέιζερ
Μέγιστη τρισδιάστατη σειρά	20 χιλ. (με την τρισδιάστατη βελτίωση αισθητήρων λέιζερ προαιρετική)

Απόδοση επιθεώρησης

Ταχύτητα απεικόνισης

4 Mpix@ 10 µm 2$ος: 60 εκατ. ² /sec
4 Mpix@ 15 µm 2$ος: 120 εκατ. ² /sec

Πίνακας & έλεγχος κινήσεων

Έλεγχος Χ-άξονα	Ballscrew + ρεύμα-σερβο ελεγκτής
Έλεγχος Υ-άξονα	Ballscrew + ρεύμα-σερβο ελεγκτής
Έλεγχος ζ-άξονα	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
*X-$LY ψήφισμα άξονα**	1 µm

Χειρισμός πινάκων

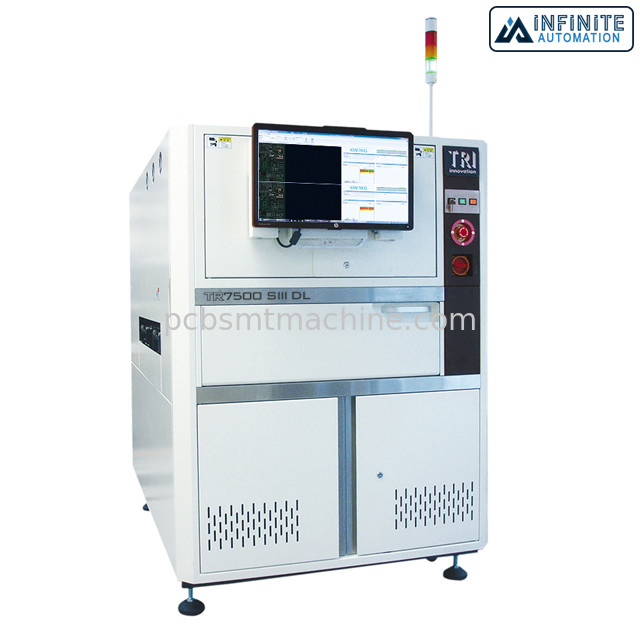

Ανώτατο μέγεθος PCB	TR7500 SIII: 510 X 460 χιλ. TR7500L SIII: 660 X 610 χιλ. TR7500 SIII DL: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ
Πάχος PCB	0.6-5 χιλ.
Ανώτατο βάρος PCB	3 κλ
Τοπ εκκαθάριση	25 χιλ. [48 χιλ. προαιρετικός]
Κατώτατη εκκαθάριση	40 χιλ.
Εκκαθάριση ακρών	3 χιλ. [5 χιλ. προαιρετικός]
Μεταφορέας	Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA

Λειτουργίες επιθεώρησης

Συστατικό	Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό Ανυψωμένο συστατικό
Ύλη συγκολλήσεως	Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση

Διαστάσεις

WxDxH	TR7500 SIII: 1100 X 1670 X 1550 χιλ. TR7500L SIII: 1300 X 1630 X 1655 χιλ. TR7500 SIII DL: 1100 X 1770 X 1550 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ.
Βάρος	TR7500 SIII: 1030 κλ TR7500L SIII: 1255 κλ TR7500 SIII DL: 1150 κλ
