Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7710

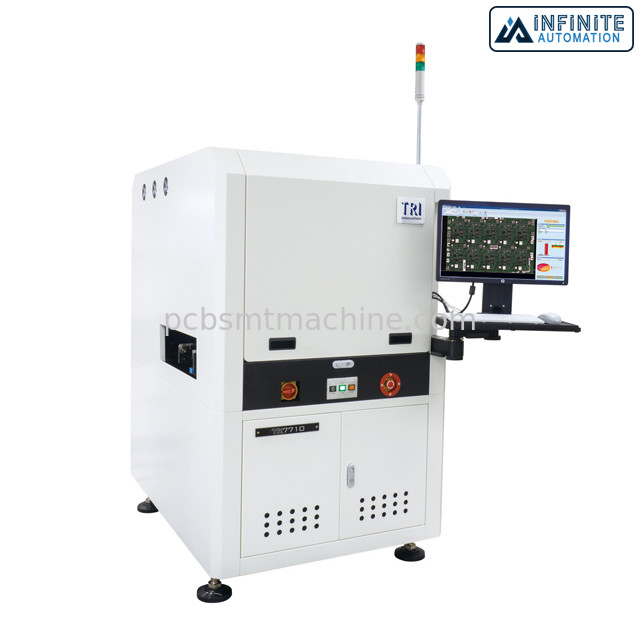

Οικονομική αυτοματοποιημένη μηχανή επιθεώρησης μηχανών TR7710 SMT AOI
TR7710 SII συν την τρισδιάστατη υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI, τις τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),
Το οικονομικό εξατομικεύσιμο TR7710 συνδυάζει ένα ακριβές υψηλής ευκρίνειας σύστημα καμερών και έναν αποκλειστικό πολυφασικό φωτισμό TRI& για να συλλάβει τις λεπτομερείς εικόνες επιτροπής PCB. Η νέα οπτική λύση προσφέρει μια αυξανόμενη DOF σειρά για τα ψηλά συστατικά με την προαιρετική υψηλή εκκαθάριση. Η ΤΡΙ σειρά ΙΙΙ λογισμικό επιθεώρησης AOI-συμβατών συστημάτων συνδυάζει την άριστη ανίχνευση ατέλειας και εύκολο έξυπνο CAD-βασισμένους στον προγραμματίζοντας σε ένα οικονομικώς αποδοτικό, εξατομικεύσιμο AOI τη λύση με σκοπό να εγκαταστήσει οποιοδήποτε προϋπολογισμό.
Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.
Χαρακτηριστικά γνωρίσματα
• Οικονομική και ιδιαίτερα εξατομικεύσιμη ευθύγραμμη λύση AOI
• 6.5 κάμερα μεγάλου χρώματος Mpix
• NPI-βελτιστοποιημένος εύκολος προγραμματίζοντας μάγος διεπαφών
• Στάση-και-πηγαίνετε επιθεώρηση με το μεγάλο βάθος του τομέα (DOF)
• 10 µm ή οπτικό ψήφισμα 12,5 µm
Προδιαγραφές
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε |
| Τοπ κάμερα | 6.5 Mpix |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 10 µm, 12,5 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Πολυφασικές οδηγήσεις RGB+W |
| τρισδιάστατη τεχνολογία | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Μέγιστη τρισδιάστατη σειρά | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ταχύτητα απεικόνισης | 6.5 Mpix@ 10 µm: 27 εκατ. ² /sec 6.5 Mpix@ 12,5 µm: 43 εκατ. ² /sec |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος Υ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| X-$L*Y ψήφισμα άξονα | 1 µm |
| Ανώτατο μέγεθος PCB | TR7710@ 10 µm, 15 µm: 510 X 460 χιλ. TR7710 DL@ 10 µm, 12,5 µm: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 25 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. [100 χιλ. προαιρετικός] |
| Εκκαθάριση ακρών | 3 χιλ. [5 χιλ. προαιρετικός] |
| Μεταφορέας | Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό |
| Ύλη συγκολλήσεως | Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7710: 1000 X 1400 X 1650 χιλ. TR7710 DL: 1000 X 1500 X 1650 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ. |
| Βάρος | TR7710: 600 κλ TR7710 DL: 650 κλ |
