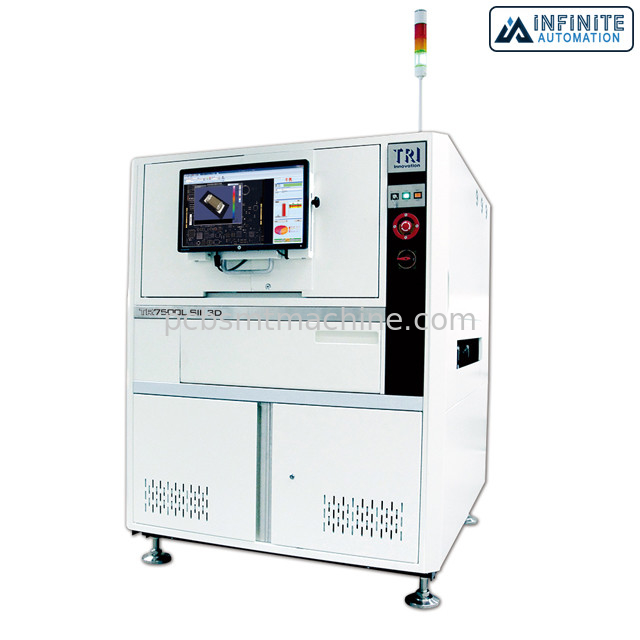

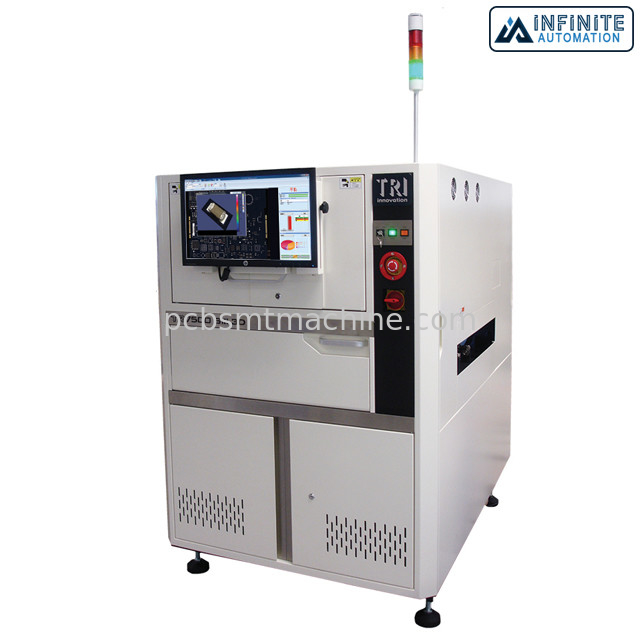

TR7500 SIII 3D
Υπερβολική μηχανή επιθεώρησης υψηλής ακρίβειας SMT AOI αυτοματοποιημένη μηχανή
Τρισδιάστατη υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI TR7500 SIII, τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),
Η ΤΡΙ βέλτιστη τρισδιάστατη λύση AOI παραδίδει τη γρηγορότερη επιθεώρηση PCB πολυ-γωνίας που συνδέεται με την μπλε-λέιζερ-βασισμένη αληθινή τρισδιάστατη μέτρηση σχεδιαγράμματος για την υψηλότερη αυτοματοποιημένη οπτική κάλυψη συμπτωμάτων ατέλειας πιθανή. Συνδυασμός των λύσεων λογισμικού κατάστασης προόδου και των ευφυών πλατφορμών υλικού τρίτης γενιάς, της τρισδιάστατων γερών τρισδιάστατων ύλης συγκολλήσεως προσφορών TR7500 SIII και της επιθεώρησης συστατικής ατέλειας με την υψηλή κάλυψη επιθεώρησης και τον εύκολο προγραμματισμό.
Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.
Χαρακτηριστικά γνωρίσματα
Προδιαγραφές
| Μέθοδος απεικόνισης | Δυναμική απεικόνιση με την αληθινή τρισδιάστατη μέτρηση σχεδιαγράμματος |
| Τοπ κάμερα | 4 Mpix |
| Κάμερα γωνίας | 1.3 Mpix ή 6,5 Mpix (εργοστάσιο που θέτει) |
| Ψήφισμα απεικόνισης | Οπτικός: 10 µm, 15 µm Λέιζερ: 10 μm (προαιρετικό), 20 μm, 50 μm Σημείωση: Ρύθμιση εργοστασίων |
| Φωτισμός | Πολυφασικές οδηγήσεις RGB+W |
| τρισδιάστατη τεχνολογία | Ενιαίοι/διπλοί τρισδιάστατοι αισθητήρες λέιζερ |
| Μέγιστη τρισδιάστατη σειρά | 20 χιλ. |
| Ταχύτητα απεικόνισης | 4 Mpix@ 10 µm 2$ος: 60 εκατ. ² /sec 4 Mpix@ 15 µm 2$ος: 120 εκατ. ² /sec 4 Mpix@ 10 µm 2D+3D: 27-39 εκατ. ² /sec* 4 Mpix@ 15 µm 2D+3D: 40-60 εκατ. ² /sec* * Ανάλογα με το μέγεθος πινάκων και το ψήφισμα λέιζερ |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος Υ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| X-$L*Y ψήφισμα άξονα | 1 µm |
| Ανώτατο μέγεθος PCB | TR7500 SIII τρισδιάστατο: 510 X 460 mm* TR7500L SIII τρισδιάστατο: 660 X 460 χιλ. TR7500 SIII ΤΡΙΣΔΙΆΣΤΑΤΟ DL: 510 X 250 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 550 χιλ. Χ * Η ελέγξιμη σειρά μεγέθους PCB θα ποικίλει ανάλογα με τη διαμόρφωση του ελέγχου λέιζερ |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 15 mm/25 mm/48 χιλ. [προαιρετικά] Σημείωση: (1) το λέιζερ resolution@ 50 μm είναι 25 ή 48 χιλ. (προαιρετικά) (2) το λέιζερ resolution@ 20 μm είναι 25 χιλ. (3) το λέιζερ resolution@ 10 μm είναι 15 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. |
| Μεταφορέας | Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό Ανυψωμένο συστατικό |
| Ύλη συγκολλήσεως | Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7500 SIII τρισδιάστατο: 1100 X 1670 X 1550 χιλ. TR7500L SIII τρισδιάστατο: 1300 X 1630 X 1655 χιλ. TR7500 SIII ΤΡΙΣΔΙΆΣΤΑΤΟ DL: 1100 X 1770 X 1550 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ. |
| Βάρος | TR7500 SIII τρισδιάστατο: 1010 κλ TR7500L SIII τρισδιάστατο: 1250 κλ TR7500 SIII ΤΡΙΣΔΙΆΣΤΑΤΟ DL: 1150 κλ |
