Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7700QI

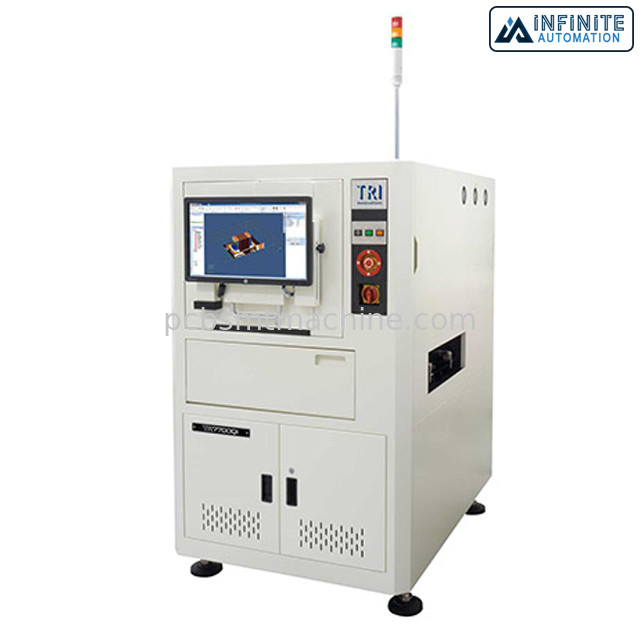

TR7700QI τρισδιάστατη αυτοματοποιημένη AOI υπερβολική υψηλή ακρίβεια μηχανών επιθεώρησης
TR7700QI υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI, τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),
Το TR7700QI τρισδιάστατο AOI συνδυάζει τις πιό πρόσφατες 2$ες και τρισδιάστατες τεχνολογίες βασισμένες στην ψηφιακή προβολή σχεδίων περιθωρίου τετραγώνων για να ξεσηκώσουν την επιθεώρηση συνελεύσεων PCB. Η ευπροσάρμοστη προγραμματίσημη τρισδιάστατη ψηφιακή τεχνολογία σχεδίων περιθωρίου καλύπτει μια τεράστια σειρά επιθεώρησης με τη μεγάλη ακρίβεια, που αποκαλύπτει ακόμη και τις μικρότερες ατέλειες coplanarity και συγκολλά τα κοινά ζητήματα. Εξασφαλίστε την ποιότητα των ενώσεων ύλης συγκολλήσεως χρησιμοποιώντας την ΕΠΙ-υποχωρητική τρισδιάστατη επιθεώρηση διχτυού ύλης συγκολλήσεως. Με τον έλεγχο της μορφής διχτυού, το TR7700QI τρισδιάστατο AOI μπορεί να ανιχνεύσει τον ανεπαρκή όγκο ύλης συγκολλήσεως, το μη-βρέξιμο, και τα ξηρά μαξιλάρια.
Η άπειρη αυτοματοποίηση προσφέρει ένα ευρύ φάσμα των μεταχειρισμένων μηχανών SMT. Προσφέρουμε τους εκτυπωτές SMT, τα mounters τσιπ, AOI, τους φούρνους επανακυκλοφορίας, τις καθαρίζοντας μηχανές, τους μεταφορείς συνδέσεων, και άλλους μηχανές και εξοπλισμό αυτοματοποίησης εργοστασίων SMT.
Χαρακτηριστικά γνωρίσματα
• Η υπερβολιή υψηλός ακρίβεια 2D+3D στάση-και-πηγαίνει AOI
• Ύψος ύλης συγκολλήσεως και επιθεώρηση όγκου
• Ακριβής προβολή περιθωρίου τετραγώνων τρισδιάστατη ψηφιακή
• Προσαρμοστική τρισδιάστατη σειρά ύψους μέχρι 30 χιλ.
• Αέρας-ελεύθερο ευφυές σύστημα μεταφορέων (IACS)
Προδιαγραφές
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε απεικόνιση |
| Τοπ κάμερα | 4 Mpix ή 12 Mpix (εργοστάσιο που θέτει) |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 5.5 µm, 10 µm, 15 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Πολυφασικές αληθινές οδηγήσεις χρώματος |
| τρισδιάστατη τεχνολογία | Ψηφιακοί προβολείς περιθωρίου τετραγώνων |
| Μέγιστη τρισδιάστατη σειρά | 4 Mpix@ 15 µm: 0-30 mm* 12 Mpix@ 5,5 µm: 0-4 χιλ. 12 Mpix@ 10 µm: 0-30 mm* Βελτίωση καρτών *Need GPU |
| Ταχύτητα απεικόνισης | 4 Mpix@ 15 µm: 21 εκατ. ² /sec 12 Mpix@ 5,5 µm: 4,3 εκατ. ² /sec (2$ος μόνο: 12,2 εκατ. ² /sec) 12 Mpix@ 10 µm: 14,5 εκατ. ² /sec 12 Mpix@ 10 µm: 23 εκατ. ² /sec με προαιρετικό CoaXPress Σημείωση: Ανάλογα με τη συστατική διανομή |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος Υ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| X-$L*Y ψήφισμα άξονα | 1 μm |
| Ανώτατο μέγεθος PCB | TR7700QI @ 5,5 µm: 330 X 330 mm* TR7700QI @ 10 µm, 15 µm: 510 X 460 χιλ. TR7700QI DL @ 10 µm, 15 µm: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ * Ανάλογα με τη συστατική διανομή, το vailable μέγεθος PCB θα μπορούσε να είναι διαφορετικό |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 5.5 µm: 25 χιλ. 10 µm: 50 χιλ. 15 µm: 40 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. [100 χιλ. προαιρετικός] |
| Εκκαθάριση ακρών | 3 χιλ. [5 χιλ. προαιρετικός] |
| Μεταφορέας | Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό Ανυψωμένο συστατικό |
| Ύλη συγκολλήσεως | Ύψος λωρίδων ύλης συγκολλήσεως Όγκος % ύλης συγκολλήσεως Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7700QI: 1000 X 1500 X 1650 χιλ. TR7700QI DL: 1000 X 17000 X 1650 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ. |
| Βάρος | TR7700QI: 650 κλ TR7700QI DL: 685 κλ |
