Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7500QE

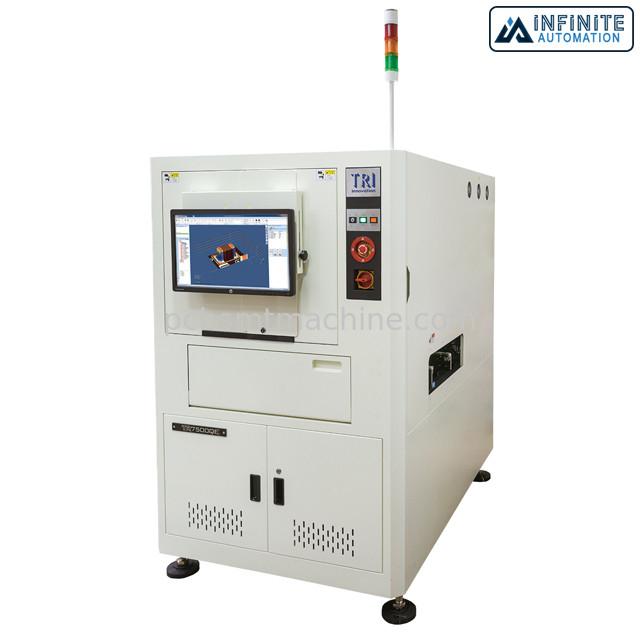

Τρισδιάστατος αυτοματοποιημένος AOI εξοπλισμός επιθεώρησης υψηλής ακρίβειας TR7500QE
TR7500QE υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI, τρισδιάστατες αυτοματοποιημένων μηχανές μηχανών επιθεώρησης μεταχειρισμένων και επισκευασμένη AOI (AOI),
Το TR7500QE AOI προσφέρει την υψηλής απόδοσης τρισδιάστατη επιθεώρηση ύλης συγκολλήσεως και συνελεύσεων με το συνδυασμό των 2$ων και τρισδιάστατων τεχνολογιών πολυ-γωνίας επόμενης γενιάς βασισμένων σε προσαρμοστική ψηφιακή προβολή σχεδίων περιθωρίου 4 τρόπων και 4 κάμερες δευτερεύων-άποψης. Το πιό πρόσφατο λογισμικό επιθεώρησης εξασφαλίζει γρήγορα CAD-βασισμένο στον προγραμματισμό και χαρακτηρίζει τα πλήρως εξατομικεύσιμα πρότυπα.
Χαρακτηριστικά γνωρίσματα:
• Πολυ-γωνία 2$ος + τρισδιάστατη κάλυψη
• 4 ψηφιακοί προβολείς περιθωρίου τρόπων
• 4 κάμερες πλάγιας όψης
• Μέχρι 40 τρισδιάστατης χιλ. σειράς ύψους
• Απεικόνιση μεγάλου CoaXPress
• Προαιρετική τρισδιάστατη ενότητα λέιζερ
Προδιαγραφές:
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε απεικόνιση |
| Τοπ κάμερα | 12 Mpix |
| Κάμερα γωνίας | 6.5 Mpix |
| Ψήφισμα απεικόνισης | 10 µm, 15 µm (εργοστάσιο που θέτει) |
| Φωτισμός | Πολυφασικών αληθινών οδηγήσεων χρώματος, ομοαξονικός φωτισμός |
| τρισδιάστατη τεχνολογία | Ψηφιακοί προβολείς περιθωρίου τετραγώνων |
| Μέγιστη τρισδιάστατη σειρά | 0-40 χιλ. |
| Ταχύτητα απεικόνισης | 12 Mpix@ 10 µm: 13,5 εκατ. ² /sec 12 Mpix@ 10 µm: 23 εκατ. ² /sec με προαιρετικό CoaXPress 12 Mpix@ 15 µm: 30 εκατ. ² /sec 12 Mpix@ 15 µm: 50 εκατ. ² /sec με προαιρετικό CoaXPress Σημείωση: Ο χρόνος επιθεώρησης θα ποικίλει ανάλογα με τη διαμόρφωση |
| Έλεγχος Χ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής (γραμμική μηχανή προαιρετική) |
| Έλεγχος Υ-άξονα | Διπλός που οδηγείται ballscrew + ρεύμα-σερβο ελεγκτής |
| Έλεγχος ζ-άξονα | Ballscrew + ρεύμα-σερβο ελεγκτής |
| X-$L*Y ψήφισμα άξονα | 1 µm |
| Ανώτατο μέγεθος PCB | TR7500QE: 510 X 460 χιλ. TR7500L QE: 660 X 610 χιλ. TR7500QE DL: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 50 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. [5 χιλ. προαιρετικός] |
| Μεταφορέας | Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA |
| Συστατικό | Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό Ανυψωμένο συστατικό |
| Ύλη συγκολλήσεως | Ύψος λωρίδων ύλης συγκολλήσεως Όγκος % ύλης συγκολλήσεως Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση |
| WxDxH | TR7500QE: 1100 X 1730 X 1750 χιλ. TR7500L QE: 1250 X 1880 X 1750 χιλ. TR7500QE DL: 1100 X 1830 X 1750 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ. |
| Βάρος | TR7500QE: 920 κλ TR7500L QE: 1170 κλ TR7500QE DL: 950 κλ |
