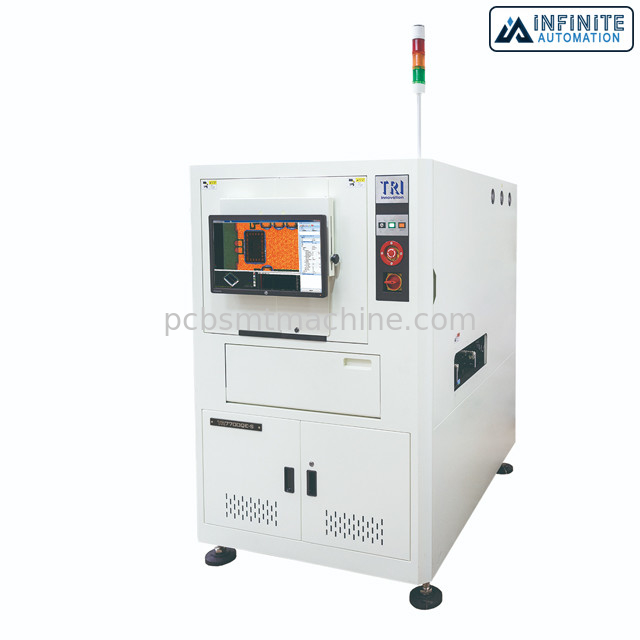

Name: TR7700QE του S SMT AOI τρισδιάστατη AOI μηχανών υπερβολική μηχανή υψηλής ακρίβειας
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: Tr7700qe-s
Availability: InStock

Σπίτι > προϊόντα > Μηχανή SMT AOI >

TR7700QE του S SMT AOI τρισδιάστατη AOI μηχανών υπερβολική μηχανή υψηλής ακρίβειας

TR7700QE μηχανή του S SMT AOI

τρισδιάστατη μηχανή SMT AOI

TR7700QE τρισδιάστατη AOI μηχανή του S

Τόπος καταγωγής:

Κίνα

Μάρκα:

TRI

Αριθμό μοντέλου:

Tr7700qe-s

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

TR7700QE του S SMT AOI τρισδιάστατη AOI μηχανών υπερβολική μηχανή υψηλής ακρίβειας

Λεπτομέρειες για το προϊόν

Εφαρμογή:

AOI - Αυτόματη οπτική επιθεώρηση

Περιγραφή μηχανών:

τρισδιάστατη αυτοματοποιημένη μηχανή επιθεώρησης

Εμπορικό σήμα:

ΤΡΙ

Πρότυπο:

Tr7700qe-s

Χαρακτηριστικά γνωρίσματα:

Υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI

Όρος:

Αρχικός και χρησιμοποιημένος

Λειτουργία:

Βιομηχανική χρήση

Συσκευασία:

Ξύλινο κιβώτιο

χρονική ανοχή:

1 έως 5 εργάσιμες ημέρες

Πληρωμή:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Επισημαίνω:

TR7700QE μηχανή του S SMT AOI

τρισδιάστατη μηχανή SMT AOI

TR7700QE τρισδιάστατη AOI μηχανή του S

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 μονάδα

Τιμή

USD

Συσκευασία λεπτομέρειες

ξύλινο κιβώτιο

Χρόνος παράδοσης

1 έως 5 εργάσιμες ημέρες

Όροι πληρωμής

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Δυνατότητα προσφοράς

10 μονάδες

Συγγενικά προϊόντα

Περιγραφή μηχανής AOI εκτός σύνδεσης Αρχική και τεχνητή νοημοσύνη επιθεώρηση όρασης για εξαρτήματα DIP της σειράς MH500

Βρείτε την καλύτερη τιμή

MH310/MH310DH/310DL 3D SPI Μηχανή Αρχική και τεχνολογία για ακριβή επιθεώρηση πάστες συγκόλλησης σε βιομηχανικές ρυθμίσεις SMT

Βρείτε την καλύτερη τιμή

Εργαλεία τυφλής γραφομηχανής με λέιζερ ακτίνων Χ

Βρείτε την καλύτερη τιμή

Αυτόματη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως μηχανών Tek SMT AOI Sinic

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

TR7700QE του S SMT AOI τρισδιάστατη AOI μηχανών υπερβολική μηχανή υψηλής ακρίβειας

Tr7700qe-s υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI, μεταχειρισμένες και επισκευασμένες μηχανές AOI

Το tr7700qe-s στηρίζεται σε μια πλατφόρμα υψηλής ακρίβειας με 5,5 µm τη υψηλή ανάλυση 12 τη τεχνολογία εικόνας βουλευτή για τον ημιαγωγό & τη συσκευάζοντας βιομηχανία. Στάση-και-πηγαίνετε τρισδιάστατο AOI είναι σε θέση να επιθεωρήσει τους δεσμούς καλωδίων, τους δεσμούς κύβων, SMD, τις προσκρούσεις, και τις ενώσεις ύλης συγκολλήσεως. Η ακρίβεια της έξυπνης τρισδιάστατης λύσης AOI ενισχύεται με τις ικανότητες μετρολογίας και τους εύκαμπτους αλγορίθμους επιθεώρησης.

Χαρακτηριστικά γνωρίσματα:

• Επιθεώρηση τεχνολογίας ημιαγωγών και συσκευασίας
• Η υπερβολιή υψηλός ακρίβεια στάση-και-πηγαίνει τρισδιάστατο AOI
• Επιθεώρηση των συνδέοντας ατελειών σύνδεσης και κύβων καλωδίων
• Έτοιμος να επιθεωρήσει σε πρακτικά με τον ΤΡΙ έξυπνο προγραμματισμό

Προδιαγραφές:

Οπτικό σύστημα

Μέθοδος απεικόνισης	Στάση-και-πηγαίνετε απεικόνιση
Τοπ κάμερα	12 Mpix
Κάμερα γωνίας	ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ψήφισμα απεικόνισης	5.5 µm
Φωτισμός	Πολυφασικές αληθινές οδηγήσεις χρώματος
τρισδιάστατη τεχνολογία	Ψηφιακοί προβολείς περιθωρίου τετραγώνων
Μέγιστη τρισδιάστατη σειρά	12 Mpix@ 5,5 µm: 4 χιλ.

Απόδοση επιθεώρησης

Ταχύτητα απεικόνισης

12 Mpix τρισδιάστατα @ 5,5 µm: 4,1 εκατ. ² /sec
12 Mpix 2$α @ 5,5 µm: 10,3 εκατ. ² /sec

Σημείωση: Ανάλογα με τη συστατική διανομή

Πίνακας & έλεγχος κινήσεων

Έλεγχος Χ-άξονα	Γραμμική μηχανή με τον ελεγκτή κινήσεων (σερβο μηχανή Ballscrew + εναλλασσόμενου ρεύματος προαιρετική)
Έλεγχος Υ-άξονα	Διπλός που οδηγείται ballscrew + ρεύμα-σερβο με τον ελεγκτή κινήσεων
Έλεγχος ζ-άξονα	Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων
*X-$LY ψήφισμα άξονα**	1 µm

Χειρισμός πινάκων

Ανώτατο μέγεθος PCB	330 x330 mm* * Ανάλογα με τη συστατική διανομή, το vailable μέγεθος PCB θα μπορούσε να είναι διαφορετικό
Πάχος PCB	0.6-5 χιλ.
Ανώτατο βάρος PCB	3 κλ
Τοπ εκκαθάριση	25 χιλ.
Κατώτατη εκκαθάριση	40 χιλ. Προαιρετικός: 100 χιλ.
Εκκαθάριση ακρών	3 χιλ. Προαιρετικός: 5 χιλ.
Μεταφορέας	Ευθύγραμμος Ύψος: 880 – 920 χιλ. * Συμβατό σύστημα SMEMA

Λειτουργίες επιθεώρησης

Συστατικό	Να λείψει Tombstoning Billboarding Πολικότητα Περιστροφή Μετατόπιση Λανθασμένος χαρακτηρισμός (OCV) Ελαττωματικός Άνω πλευρά - κάτω Πρόσθετο συστατικό Ξένο υλικό Ανυψωμένο συστατικό
Ύλη συγκολλήσεως	Ύψος λωρίδων ύλης συγκολλήσεως Όγκος % ύλης συγκολλήσεως Υπερβολική ύλη συγκολλήσεως Ανεπαρκής ύλη συγκολλήσεως Γεφύρωμα Καρφίτσες μέσω-τρυπών Ανυψωμένος μόλυβδος Χρυσό δάχτυλο Γρατσουνιά/μόλυνση

Διαστάσεις

WxDxH	1100 X 1730 X 1750 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 520 χιλ.
Βάρος	920 κλ
