Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7700Q SII

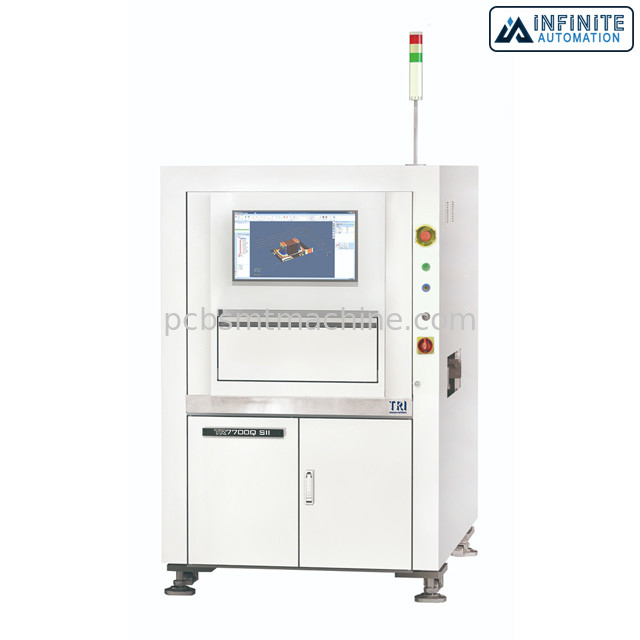

Βιομηχανική τρισδιάστατη AOI χρήσης TR7700Q μηχανή επιθεώρησης SII αρχική και χρησιμοποιούμενη
TR7700Q υπερβολική υψηλή ακρίβεια τρισδιάστατο AOI SII, μεταχειρισμένες και επισκευασμένες μηχανές AOI
Το SII TR7700Q τροφοδοτείται με τον ΤΡΙ έξυπνο προγραμματισμό με την αυτόματος-εκμάθηση των λειτουργιών, των εύκαμπτων αλγορίθμων επιθεώρησης, και των ικανοτήτων μετρολογίας για τις ακριβείς μετρήσεις και της ανταλλαγής στοιχείων για τις έξυπνες εφαρμογές εργοστασίων. Η προηγμένη μηχανική σταθερότητα το SII TR7700Q έχει μια υψηλότερη ακρίβεια, και ο βελτιωμένος μετρητής R&R με στάση-και-πηγαίνει τεχνολογία εικόνας.
Χαρακτηριστικά γνωρίσματα:
• Βιομηχανία-οδηγώντας ταχύτητα επιθεώρησης, μέχρι 57 εκατ.2το /sec
• Πολλαπλάσιες τρισδιάστατες τεχνολογίες: Επιθεώρηση μηδέν-διαφυγών
• Υψηλή επιθεώρηση ακρίβειας με βελτιωμένο GR&R
Προδιαγραφές:
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε |
| Τοπ κάμερα | 12 κάμερα υψηλής ταχύτητας βουλευτή |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 5.5 µm *, 10 µm, 12 µm, 15 µm (εργοστάσιο που θέτει) * ΔΙΑΘΈΣΙΜΟΣ ΓΙΑ ΤΟ SII & ΤΟ SII DL TR7700Q TR7700Q |
| Φωτισμός | Πολυφασικές αληθινές οδηγήσεις χρώματος |
| τρισδιάστατη τεχνολογία | Ψηφιακοί προβολείς περιθωρίου τετραγώνων |
| Μέγιστη τρισδιάστατη σειρά | @ 5,5 μm: 20 χιλ. @ 10 μm: 40 χιλ. @ 12 μm: 40 χιλ. @ 15 μm: 40 χιλ. |
| Ταχύτητα απεικόνισης | @ 5,5 μm: 7,8 εκατ. ² /sec @ 10 μm: 25 εκατ. ² /sec @ 12 μm: 37 εκατ. ² /sec @ 15 μm: 57 εκατ. ² /sec |
| Έλεγχος Χ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| Έλεγχος Υ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| Έλεγχος ζ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| X-$L*Y ψήφισμα άξονα | 1 μm |
| Ανώτατο μέγεθος PCB | TR7700Q SII: 510 X 460 χιλ. TR7700LQ SII: 765 X 610 χιλ. TR7700Q SII DL: 510 X 310 2 πάροδοι χιλ. Χ, 1 πάροδος 510 X 590 χιλ. Χ. Προαιρετικός: 510 X 680 χιλ. |
| Πάχος PCB | 0.6-5 χιλ. |
| Ανώτατο βάρος PCB | TR7700Q SII: 3 κλ. Προαιρετικός: 5kg TR7700LQ SII: 3 κλ (6,61 λίβρες). Προαιρετικός: 5 κλ (11,02 λίβρες)/12 κλ (26,46 λίβρες) TR7700Q SII DL: 3 κλ. Προαιρετικός: 5kg |
| Τοπ εκκαθάριση | @ 5,5 μm: 20 χιλ. @ 10 μm: 50 χιλ. @ 12 μm: 50 χιλ. @ 15 μm: 50 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. Προαιρετικός: 4 χιλ./5 χιλ. |
| Μεταφορέας | Ευθύγραμμο ύψος: 880 – 920 χιλ. * Προαιρετικός: 940-965 χιλ. (συμβατό σύστημα SMEMA) |
| Συστατικό | Να λείψει, Tombstoning, Billboarding, πολικότητα, περιστροφή, μετατόπιση, λανθασμένος χαρακτηρισμός (OCV), ελαττωματικό, άνω πλευρά - κάτω, το πρόσθετο συστατικό, ξένο υλικό, ανύψωσε το συστατικό |
| Ύλη συγκολλήσεως | Το ύψος λωρίδων ύλης συγκολλήσεως, όγκος %, υπερβολική ύλη συγκολλήσεως, ανεπαρκής ύλη συγκολλήσεως, γεφύρωμα, καρφίτσες ύλης συγκολλήσεως μέσω-τρυπών, ανύψωσε το μόλυβδο, χρυσή μόλυνση γρατσουνιών δάχτυλων |
| WxDxH | TR7700Q SII: 1100 X 1720 X 1710 χιλ. TR7700LQ SII: 1365 X 1720 X 1710 χιλ. TR7700Q SII DL: 1100 X 1820 X 1710 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 515 χιλ. |
| Βάρος | TR7700Q SII: 910 κλ TR7700LQ SII: 1025 κλ TR7700Q SII DL: 960 κλ |
