Τόπος καταγωγής:
Κίνα
Μάρκα:
TRI
Αριθμό μοντέλου:
TR7700QM SII

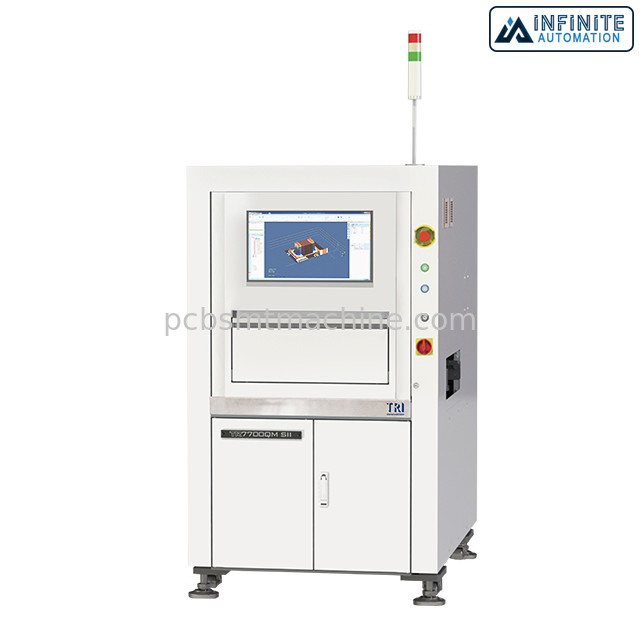

TR7700QM SII έξυπνη τρισδιάστατη SMT AOI μηχανή επιθεώρησης μηχανών αυτοματοποιημένη PCB
Μεταχειρισμένη έξυπνη τρισδιάστατη AOI TR7700QM μηχανή SII, τρισδιάστατη αυτοματοποιημένη PCB μηχανή επιθεώρησης
Το SII TR7700QM στηρίζεται σε μια υψηλή πλατφόρμα ακρίβειας με 5,5 µm τη υψηλή ανάλυση 12 τη τεχνολογία εικόνας βουλευτή για τον ημιαγωγό & τη συσκευάζοντας βιομηχανία. Στάση-και-πηγαίνετε τρισδιάστατο AOI είναι σε θέση να επιθεωρήσει τους δεσμούς καλωδίων, τους δεσμούς κύβων, SMD, τις προσκρούσεις, και τις ενώσεις ύλης συγκολλήσεως. Η ακρίβεια της έξυπνης τρισδιάστατης λύσης AOI ενισχύεται με τις ικανότητες μετρολογίας και τους εύκαμπτους αλγορίθμους επιθεώρησης.
Χαρακτηριστικά γνωρίσματα:
• Επιθεώρηση τεχνολογίας ημιαγωγών και συσκευασίας.
• 5.5 ψήφισμα μm για την υπερβολιή υψηλός επιθεώρηση μετρολογία-βαθμού ακρίβειας
• Έτοιμος να επιθεωρήσει σε πρακτικά με τον ΤΡΙ έξυπνο προγραμματισμό
• Πολλαπλάσιες τρισδιάστατες τεχνολογίες για την επιθεώρηση ολικής κάλυψης
Προδιαγραφές:
| Μέθοδος απεικόνισης | Στάση-και-πηγαίνετε |
| Τοπ κάμερα | 12 κάμερα υψηλής ταχύτητας βουλευτή |
| Κάμερα γωνίας | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Ψήφισμα απεικόνισης | 5.5 μm |
| Φωτισμός | Πολυφασικές αληθινές οδηγήσεις χρώματος |
| τρισδιάστατη τεχνολογία | Ψηφιακοί προβολείς περιθωρίου τετραγώνων |
| Μέγιστη τρισδιάστατη σειρά | 20 χιλ. |
| Ταχύτητα απεικόνισης | Μέχρι 7,7 εκατ. ² /sec |
| Έλεγχος Χ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| Έλεγχος Υ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| Έλεγχος ζ-άξονα | Ballscrew + εναλλασσόμενο ρεύμα σερβο με τον ελεγκτή κινήσεων |
| X-$L*Y ψήφισμα άξονα | 1 μm με τον προαιρετικό γραμμικό κωδικοποιητή |
| Ανώτατο μέγεθος PCB | 400 X 330 χιλ. |
| Πάχος PCB | 0.6 - 5mm |
| Ανώτατο βάρος PCB | 3 κλ |
| Τοπ εκκαθάριση | 25 χιλ. |
| Κατώτατη εκκαθάριση | 40 χιλ. |
| Εκκαθάριση ακρών | 3 χιλ. Προαιρετικός: 5 χιλ. |
| Μεταφορέας | 880 - 920 χιλ. |
| Συστατικό | Να λείψει, Tombstoning, Billboarding, πολικότητα, περιστροφή, μετατόπιση, λανθασμένος χαρακτηρισμός (OCV), ελαττωματικό, άνω πλευρά - κάτω, το πρόσθετο συστατικό, ξένο υλικό, ανύψωσε το συστατικό |
| Ύλη συγκολλήσεως | Το ύψος λωρίδων ύλης συγκολλήσεως, όγκος %, υπερβολική ύλη συγκολλήσεως, ανεπαρκής ύλη συγκολλήσεως, γεφύρωμα, καρφίτσες ύλης συγκολλήσεως μέσω-τρυπών, ανύψωσε το μόλυβδο, χρυσή μόλυνση γρατσουνιών δάχτυλων |
| WxDxH | 1000 X 1460 X 1650 χιλ. Σημείωση: εξαιρέσει του πύργου σημάτων, ύψος πύργων σημάτων 515 χιλ. |
| Βάρος | 785 κλ |
