Τόπος καταγωγής:
Κίνα
Μάρκα:
Yamaha
Αριθμό μοντέλου:
YSM20WR
Βίντεο

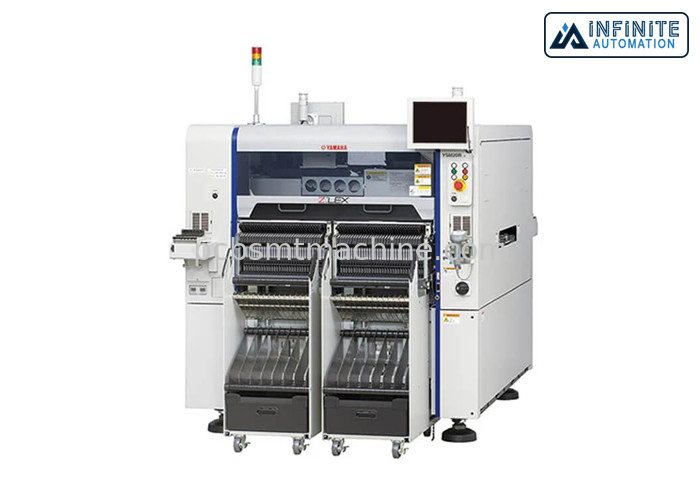

Επιλογή μηχανών PCB SMT Yamaha YSM20WR και μηχανή 90000 θέσεων ταχύτητα CPH
Επιλογή Yamaha YS12P και μηχανή θέσεων, μηχανή SMT 24.000 CPH, αρχικός και χρησιμοποιημένος
Η επιλογή Yamaha YSM20WR και η μηχανή θέσεων είναι μια για κάθε χρήση επιφάνεια mounter με την υψηλότερη ταχύτητα στην κατηγορία της φέρνουν την εξέλιξη λύσης 1head ολόκληρο σε ένα νέο επίπεδο. Αυτή η μηχανή SMT mounter είναι η παγκόσμια γρηγορότερη τοποθετώντας ταχύτητα στην κατηγορία της 5% γρηγορότερα από το YSM20. Το Yamaha YSM20WR χαρακτηρίζει μια νέα κάμερα ευρύς-ανίχνευσης με τη βελτιωμένη συστατική προσαρμοστικότητα. Τα προαιρετικά χαρακτηριστικά γνωρίσματα βελτιώνουν το λειτουργούν ποσοστό γραμμών χωρίς παύση της μηχανής.
Λειτουργία και χαρακτηριστικά γνωρίσματα
Συστήστε για τέτοια περιοχή παραγωγής
Προδιαγραφές:
| Πρότυπο | YSM20R TypePV | YSM20R TypeSV | YSM20WR |
| Εφαρμόσιμο PCB | Ενιαία πάροδος | Διπλή πάροδος | |
| L810 Χ W490 L50 Χ W50 | Σημείωση 1 ίδιος τύπος PCBs: L810 Χ W356 L50 Χ W50 | ||
| Διπλή σκηνική σημείωση: Για τον Χ-άξονα 2 επιλογή ακτίνων μόνο | Διαφορετικός τύπος PCBs: μέχρι L810 Χ W662 | ||
| 1PCB μεταβίβαση: L810 Χ W490 L50 Χ W50 | Σημείωση 2 ίδιο PCB τύπων: L810 Χ W280 L50 Χ W500 | ||
| 2PCB μεταβίβαση: L380 Χ W490 L50 Χ W50 | Διαφορετικός τύπος PCBs: μέχρι L810 Χ W510 | ||
| Επικεφαλής/εφαρμόσιμα συστατικά | Μεγάλη πολυ (Α.Μ.) επικεφαλής σημείωση 3: | Μεγάλο πολυ (Α.Μ.) κεφάλι: | Μεγάλη πολυ (Α.Μ.) επικεφαλής σημείωση 3: |
| 0201 W55 Χ L100mm, ύψος 15mm ή λιγότεροι | 03015 W55 Χ L100mm, ύψος 15mm ή λιγότεροι | 0201 W55 Χ L100mm, ύψος 15mm ή λιγότεροι | |
| Περίεργος-διαμορφωμένα συστατικά (FM: Εύκαμπτο πολυ) κεφάλι: | Περίεργος-διαμορφωμένα συστατικά (FM: Εύκαμπτο πολυ) κεφάλι: | Περίεργος-διαμορφωμένα συστατικά (FM: Εύκαμπτο πολυ) κεφάλι: | |
| 03015 W55 Χ L100mm, ύψος 28mm ή λιγότεροι | 03015 W55 Χ L100mm, ύψος 28mm ή λιγότεροι | 03015 W55 Χ L100mm, ύψος 28mm ή λιγότεροι | |
| Τοποθετώντας ικανότητα | Χ άξονας 2 ακτίνα: Μεγάλη ταχύτητα για πολλές χρήσεις | Χ άξονας 2 ακτίνα: Μεγάλη ταχύτητα για πολλές χρήσεις | Χ άξονας 2 σημείωση 1 ακτίνων: Μεγάλη ταχύτητα για πολλές χρήσεις |
| (υπό τους βέλτιστους όρους όπως καθορίζεται από Yamaha Motor) | (Α.Μ.: Μεγάλη ταχύτητα πολυ) επικεφαλής Χ 2 | (Α.Μ.: Μεγάλη ταχύτητα πολυ) επικεφαλής Χ 2 | (Α.Μ.: Μεγάλη ταχύτητα πολυ) επικεφαλής Χ 2 |
| 95,000CPH | 90,000CPH | ||
| Τοποθετώντας ακρίβεια | ±0.035mm (±0.025mm) Cpk≧1.0 (3ς) (υπό τους βέλτιστους όρους όπως καθορίζεται από Yamaha Motor όταν χρησιμοποιούνται τα τυποποιημένα υλικά αξιολόγησης) | ||
| Αριθμός συστατικών τύπων | Σταθερό πιάτο: Μέγιστοι 140 τύποι (μετατροπή για τον τροφοδότη ταινιών 8mm) | ||
| Ανταλλαγή μεταφορών τροφοδοτών: Μέγιστοι 128 τύποι (μετατροπή για τον τροφοδότη ταινιών 8mm) | |||
| Δίσκοι για 30 τύπους (σταθερός τύπος: μέγιστο, όταν εγκαθίσταται με sATS30) και 10 τύπους (τύπος μεταφορών: μέγιστο, όταν εγκαθίσταται με cATS10) | |||
| Παροχή ηλεκτρικού ρεύματος | 3-Phase εναλλασσόμενο ρεύμα 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| Πηγή παροχής αέρα | 0.45MPa ή περισσότεροι, σε καθαρό, ξεραίνουν το κράτος | ||
| Εξωτερική διάσταση (αποκλείοντας τις προβολές) | Λ 1.374 Χ W 1.857 Χ H1,445mm (κύρια μονάδα μόνο) | Λ 1.374 Χ W 2.110 Χ H1,445mm (κύρια μονάδα μόνο) | |
| Βάρος | Περ. 2,050kg (κύρια μονάδα μόνο) | Περ. 2,500kg (κύρια μονάδα μόνο) | |
| Σημείωση 1: Κατά τη χρησιμοποίηση των προδιαγραφών χωρισμού μεταφορέων 787mm μεταξύ 1 έως 4 παρόδων | |||
| Σημείωση 2: Κατά τη χρησιμοποίηση των προδιαγραφών χωρισμού μεταφορέων 630mm μεταξύ 1 έως 4 παρόδων | |||
| Σημείωση 3: Παρακαλώ μας ελάτε σε επαφή με για τις πληροφορίες σχετικά με να τοποθετήσει 0201 συστατικά. | |||
| Οι προδιαγραφές και η εμφάνιση υπόκεινται στην αλλαγή χωρίς προηγούμενη ειδοποίηση. | |||
