Τόπος καταγωγής:
Κίνα
Μάρκα:
Fuji
Αριθμό μοντέλου:
AIMEX ΙΙΙ
Βίντεο

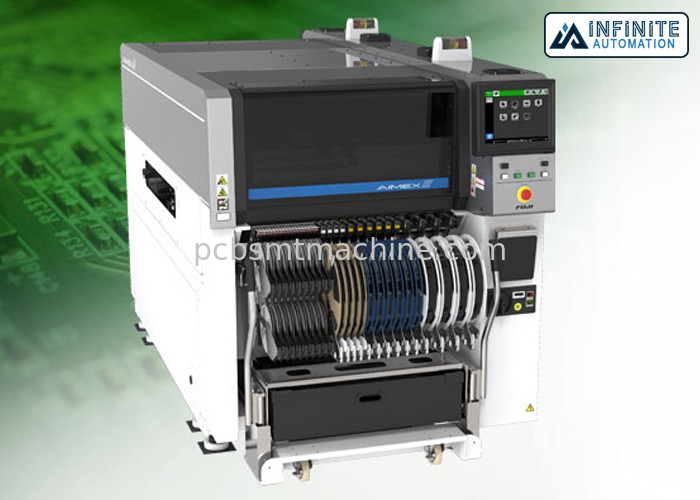

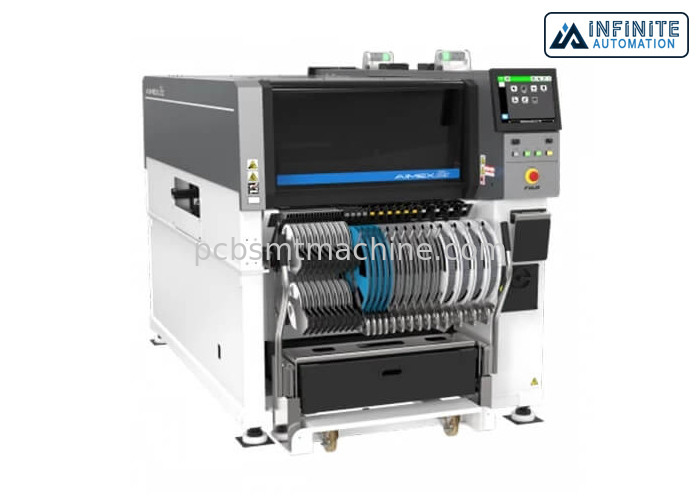

ΦΟΎΤΖΙ AIMEX ΙΙΙ εύκαμπτες πλατφόρμες τοποθέτησης μηχανών γραμμών SMT
Επιλογή του ΦΟΎΤΖΙ AIMEX ΙΙΙ και μηχανή θέσεων, AIMEX ΙΙΙ εύκαμπτες πλατφόρμες τοποθέτησης, αρχικές και χρησιμοποιημένες μηχανές SMT
Το ΦΟΎΤΖΙ AIMEX ΙΙΙ σχεδιάζεται για τη συστατική ευελιξία, την ευελιξία PCB, και την ευελιξία παραγωγής. Εφαρμόσιμος για την παραγωγή των μεγάλων επιτροπών ή την ταυτόχρονη παραγωγή δύο προτύπων. Το AIMEX ΙΙΙ μπορεί να υποστηρίξει τις μεγάλες επιτροπές μέχρι 774 (λ) Χ 710 (ψ) χιλ. σε μέγεθος. Η ταυτόχρονη παραγωγή δύο διαφορετικών προϊόντων είναι δυνατή χρησιμοποιώντας τη διπλή μηχανή διαμόρφωσης μεταφορέων μας. Το AIMEX ΙΙΙ επίσης επιτρέπει τις διάφορες μεθόδους παραγωγής και υποστηρίζει ένα ευρύ φάσμα των μεγεθών επιτροπής. Το κεφάλι DX ανταλλάσσει το αφιερωμένο εργαλείο σε μια δράση ανάλογα με το μέγεθος μερών, από τα μικρά τσιπ στα μεγάλα μέρη περίεργος-μορφής. Επίσης, η χρησιμοποίηση των ακροφυσίων ευρύς-σειράς παρέχει μαζί την περαιτέρω αποδοτική τοποθέτηση. Το AIMEX ΙΙΙ προσφέρει τη δυναμική ανταλλαγή κατά τη διάρκεια της παραγωγής στο καλύτερο εργαλείο για την εργασία. Η χωρίς σύνορα παραγωγή πραγματοποιείται χρησιμοποιώντας το DynaHead για να ανταλλάξει δυναμικά μεταξύ του ακροφυσίου 12, του ακροφυσίου 4, και των ενιαίων εργαλείων ακροφυσίων.
Χαρακτηριστικά γνωρίσματα:
Παραγωγή για τις μεγάλες επιτροπές ή ταυτόχρονη παραγωγή δύο προτύπων
Ενισχυτικός 0402 (01005») σε 74 X 74 χιλ. με ένα κεφάλι
Δυναμική ανταλλαγή DynaHead
Ελαχιστοποίηση της αρίθμησης μεταστροφής
Ramping επάνω στην παραγωγή ομαλά
Προδιαγραφές:
| Βασικές προδιαγραφές | |
| Μέγεθος PCB (LXW) | 48 X 48 χιλ. σε 774 X 610 χιλ. (διπλός μεταφορέας) * |
| 48 X 48 χιλ. σε 774 X 710 χιλ. (ενιαίος μεταφορέας) | |
| οι *Double μεταφορείς μπορούν να χειριστούν PCBs μέχρι 330 (ψ) χιλ. Το PCBs μεγαλύτερο από 330 (ψ) χιλ. πρέπει να παραχθεί με την αλλαγή του διπλού μεταφορέα στον ενιαίο τρόπο παραγωγής παρόδων. | |
| Ικανότητα τροφοδοτών | Μέχρι 130 (ταινία 8 χιλ.) |
| Χρόνος φορτίων PCB | 2.9 SEC |
| Τοποθέτηση της ακρίβειας | H24G: +/0,025 χιλ. (τυποποιημένος τρόπος)/+/0,038 (τρόπος προτεραιότητας παραγωγικότητας, υπό ανάπτυξη) χιλ. cpk≥1.00 (3sigma) |
| (Καθοδηγητική βασισμένη στο σημάδι παραπομπή) | H08M: +/0,040 χιλ. (3ς) cpk≥1.00 |
| : +/0,050 χιλ. (3ς) cpk≥1.00 | |
| H02F: +/0,025 χιλ. (3ς) cpk≥1.00 | |
| H01: +/0,030 χιλ. (3ς) cpk≥1.00 | |
| Διαστάσεις μηχανών | Λ: 1280mm, W: 2656mm, Χ: 1556mm |
| Τοποθέτηση των κεφαλιών | ||||||
| H24G | H08M | H02F | H01 | |||
| Ποσότητα ακροφυσίων | 24 | 8 | 2 | 1 | 1 | |
| (ή 1 νύχι) | ||||||
| Ρυθμοαπόδοση (cph) | cph 37.000 (τρόπος προτεραιότητας παραγωγικότητας, υπό ανάπτυξη) | 13.000 | 7.300 | 4.200 | 3.000 | |
| cph 35.000 (τυποποιημένος τρόπος) | ||||||
| Μέγεθος μερών | 03015 χιλ. σε 5 X 5 | 0603 (0201») | 1608 (0603») | 1608 (0603») | ||
| (χιλ.) | Ύψος: | σε 45 X 45 | σε 74 X 74 (32 X 180) | σε 74 X 74 (32 X 180) | ||
| Μέχρι 2,0 χιλ. | Ύψος: | Ύψος: | Ύψος: | |||
| Μέχρι 13,0 χιλ. | Μέχρι 25,4 χιλ. | Μέχρι 38,1 χιλ. | ||||
| Παρουσία μερών | ○ | ○ | ○ | Χ | ||
| έλεγχος | (H08MQ) | |||||
| Μέρη | Ταινία | ○ | ○ | ○ | ○ | |
| ανεφοδιασμός | Ραβδί | Χ | ○ | ○ | ○ | |
| Δίσκος | Χ | ○ | ○ | ○ | ||
| DynaHead (DX) | ||||
| Ποσότητα ακροφυσίων | 12 | 4 | 1 | |
| Ρυθμοαπόδοση (cph) | 27.000 | 12.000 | 5.800 | |
| Λειτουργία παρουσίας μερών ΣΕ: 26.000 | ||||
| Μέγεθος μερών | 0402 (01005») σε 12,5 χιλ. διαγώνια και το Υ είναι 7,5 χιλ. ή λιγότερος | 1608 (0603») | 1608 (0603») | |
| (χιλ.) | Ύψος: | σε 15 X 15 | σε 74 X 74 (32 X 100) | |
| Μέχρι 3,0 χιλ. | Ύψος: | Ύψος: | ||
| Μέχρι 6,5 χιλ. | Μέχρι 25,4 χιλ. | |||
| Τοποθέτηση της ακρίβειας | +/0,038 (+/0,050) χιλ. (3ς) cpk≥1.00 | +/0,040 χιλ. (3ς) cpk≥1.00 | +/0,030 χιλ. (3ς) cpk≥1.00 | |
| (Καθοδηγητική βασισμένη στο σημάδι παραπομπή) | ||||
| Παρουσία μερών | ο | Χ | ο | |
| έλεγχος | ||||
| Μέρη | Ταινία | ο | ο | ο |
| ανεφοδιασμός | Ραβδί | Χ | ο | ο |
| Δίσκος | Χ | ο | ο | |
