Μορφωματικές επιλογή Hanwha HM520 μηχανών τοποθέτησης 80000CPH SMD και μηχανή θέσεων

Μορφωματικές επιλογή Hanwha HM520 μηχανών τοποθέτησης 80000CPH SMD και μηχανή θέσεων

Μορφωματική επιλογή Hanwha HM520 και μηχανή θέσεων, μηχανή SMT 80.000 CPH, αρχικός και χρησιμοποιημένος

Η μορφωματικές επιλογή Hanwha HM520 και η μηχανή θέσεων είναι το ιδανικό mounter για τη μεγάλη ποσότητα/την υψηλής απόδοσης ηλεκτρονική, όπως τα κινητά τηλέφωνα και οι αυτοκίνητες εφαρμογές. Με να συρρικνωθούν και PCBs συστατικών μεγεθών που γίνονται πιό πυκνά εποικημένα, η επανάληψη και η ακρίβεια τοποθέτησης είναι κρισιμότερες. Η σειρά Hanwha HM520 ταιριάζει ιδανικά σε αυτήν την εφαρμογή ύφους. Η ενότητα HM520 HS μπορεί να χειριστεί τα μικρότερα τμήματα τσιπ σε μια πολύ υψηλή ταχύτητα χρησιμοποιώντας τα περιστροφικά κεφάλια για να επιτύχει αυτό. Η ενότητα FS είναι μια πολλών χρήσεων ενότητα, ικανός τα μεγαλύτερα συστατικά μέχρι 55mm τετραγωνικά συμπεριλαμβανομένης της ασπίδας μπορέστε συσκευές. Οι μηχανές Α.Μ. σειρά είναι πλήρως ανιχνεύσιμες από τη συστατική καταδίωξη, το PCB που ακολουθούν από το γραμμωτό κώδικα, και το πλήρως ευφυές σύστημα. Όλοι ρυθμίζονται και ελέγχονται από το διοικητικό λογισμικό εργοστασίων τ-λύσης.

Βασικά πλεονεκτήματα Α.Μ. σειρά:

• Μείωση του μήκους γραμμών με την υψηλή ρυθμοαπόδοση
• Πολύ χαμηλότερο κόστος της ιδιοκτησίας
• Εύχρηστο λογισμικό
• Ιδανικό για την υψηλή ένταση/την υψηλή παραγωγή μιγμάτων
• Το βελτιωμένο σχέδιο άξονα και πλαισίων πέρα από τους προηγούμενους σκοπευτές τσιπ διαμορφώνει το δόσιμο της μεγαλύτερης ταχύτητας και της υψηλότερης ακρίβειας
• Βελτιωμένη συστατική σειρά και τώρα ικανός 0.2mm X 0.1mm συστατικά με υψηλή ταχύτητα
• Εύχρηστο MMI και σε μη απευθείας σύνδεση λογισμικό με την οθόνη αφής για την ευκολία χειριστών
• Πλήρως μορφωματικό σύστημα το στόχο cph που απαιτούνται ανάλογα με και την απαίτηση τροφοδοτών
• Νέος τύπος τροφοδοτών για τη μεγάλη ταχύτητα που συντάσσει ευρετήριο και ευφυής ως πρότυπα

Μορφωματικές επιλογή Hanwha HM520 και μηχανή θέσεων

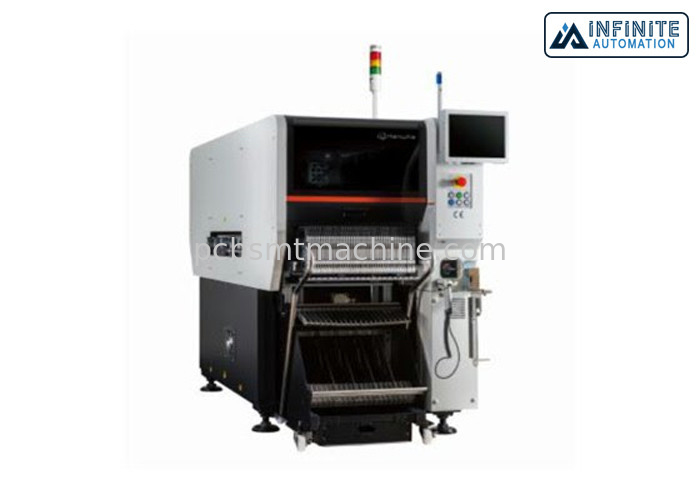

Τσιπ Mounter Hanwha HM520

Ταχύτητα μπαλωμάτων: 80.000 CPH

μέγεθος: 890x2370x1930mm

βάρος: 1605KG

Περιγραφή προϊόντων: Η μορφωματικές επιλογή Hanwha HM520 και η μηχανή θέσεων, αυτό είναι πρώτο μορφωματικό τσιπ Hanwha mounter, 890MM στο μήκος.

Ταχύτητα μπαλωμάτων: 80.000 CPH, κεφάλι αξόνων, μέγεθος: 890x2370x1930mm, βάρος: 1605KG

Η μορφωματικές επιλογή Hanwha HM520 και η μηχανή θέσεων, αυτό είναι πρώτο μορφωματικό τσιπ Hanwha mounter, μήκος 890MM.

Εξαιρετικά-μικρό τσιπ μήκους 890MM mounter

80,000CPH (περιστροφικό κεφάλι)

60.000 CPH (κεφάλι πιάνων)

Προϊόντα οδηγήσεων: 72.000 CPH (περιστροφικά)

Αυτόματη ανίχνευση της επιλογής και της τοποθέτησης του προβλήματος.

Αυτόματα ξαναγεμίζοντας την αναρρόφηση/τοποθετώντας θέση και την απόκλιση ύψους

Αποτρέποντας τις ατέλειες των οδηγήσεων που προκαλούνται με τη στροφή

PCB: Ανώτατο (λ) 750x (ψ) 580mm (προαιρετικό)

Μέγεθος εξοπλισμού: 2370x1440x890mmEquipment βάρος: 1605KG

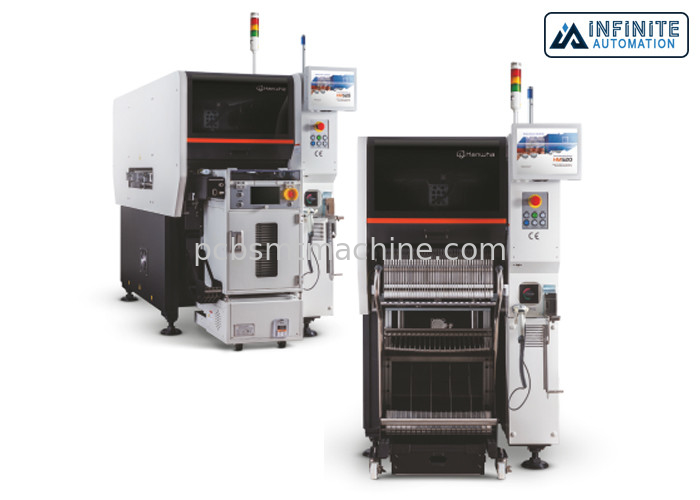

Η μορφωματική μηχανή επιλογών και θέσεων Hanwha HM520 είναι ένα μεγάλο μορφωματικό τσιπ Mounter εξοπλίζω με το περιστροφικό κεφάλι.

03015Chip ~ 14mm μπορεί να είναι βασικά αντίστοιχο, και μέσω εφαρμογή της μεγάλης ταχύτητας.

Οι μεγάλης ακρίβειας ηλεκτρικοί τροφοδότες, βελτιώνουν την πραγματικές παραγωγικότητα και την ποιότητα τοποθέτησης.

Αριθμός παραμέτρων Mounter τσιπ Hanwha HM520 άξονων: 10 άξονες * 2 cantilevers που τοποθετούν την ταχύτητα: 80000CPH (περιστροφικοί επικεφαλής όροι) τοποθετώντας ακρίβεια: 1mElectrically Drive υψηλή ταχύτητα και υψηλή ακρίβεια

Υψηλή παραγωγικότητα

20 κεφάλι αξόνων:

Σχέδιο στο μικρό και ελαφρύ κεφάλι έτσι ώστε μπορεί να χρησιμοποιήσει τη κάμερα αποτυπώσεων για να προσδιορίσει 20 τον άξονα ένα χρόνος.

Υψηλό σαφές υψηλό εικονοκύτταρο καμερών αποτυπώσεων:

Χρησιμοποιήστε μια υψηλή σαφή (5M) κάμερα, μπορεί να επιλέξει και να τοποθετήσει το τσιπ των μίνι οδηγήσεων, κινητό τσιπ τηλεφωνικών μικροϋπολογιστών (0402,0603) στη υψηλή ταχύτητα.

Α.Μ. τροφοδότης (8mm):

Το νέο σχέδιο 8mm τροφοδότης Α.Μ., διαδοχικά η επιλογή 24% και τοποθετεί το χρόνο.

Βελτιστοποιημένη παραγωγή των οδηγήσεων:

Με την προσαρμογή του περιστροφικού κεφαλιού, έφθασε στην πραγματική ταχύτητα παραγωγής 74000CPH με μερικούς τροφοδότες Α.Μ.

Διευρυμένη παραγωγικότητα περιοχής:

Διευρυμένο μέγεθος παραγωγής PCB (L750mm), μήκος εξοπλισμού Shrinked (W0.89M), ιδιαίτερα διευρυμένη παραγωγικότητα της περιοχής μονάδων. (επιλογή σειράς 40% περισσότερο από Decan και μηχανή θέσεων).

Μειώστε το κύκλος ζωών με τη διανομή των πληροφοριών Badmark:

Κακές πληροφορίες σημαδιών μεριδίου που προσδιορίζονται από τον πρώτο εξοπλισμό με άλλο εξοπλισμό στη γραμμή συνελεύσεων smt, το μειωμένο κύκλος ζωών με τη διανομή αυτών των κακών πληροφοριών σημαδιών.

Υψηλή αξιοπιστία

Η κάμερα πλάγιας όψης, αποτρέπει τα ελλείποντα συστατικά:

Θέση ακροφυσίων ελέγχου και συστατική θέση κατά τη διάρκεια της διαδικασίας παραγωγής, που ελέγχει πρίν τοποθετεί το συστατικό στο PCB και μετά από το τμήμα θέσεων στο PCB για να αποτρέψει τη συστατική δεσποινίδα το πρόβλημα. Και ελέγξτε το συστατικό ύψος στον πραγματικό χρόνο και αυτόματα τη σωστή συστατική θέση στο PCB να αποτραπεί η κακή συστατική τοποθέτηση.

Αυτόματη σωστοί επιλέγοντας και τοποθετώντας θέση:

Χρησιμοποιήστε τα στοιχεία ΠΥΡΗΝΩΝ από το αποτέλεσμα βαθμολόγησης για να διορθώσετε την επιλογή και να τοποθετήσετε τη θέση να αποτραπεί η τοποθέτηση των λαθών.

Αισθητήρας ύψους:

Μπορέστε να επιλέξετε αποτυπώνει τα συστατικά χωρίς διδασκαλία σε ανάγλυφο με τη χρησιμοποίηση του αισθητήρα ύψους, αυτόματη σωστή τοποθετώντας ανοχή θέσης που προκαλείται από το κυρτό PCB.

Τα τμήματα των οδηγήσεων αναστρέφουν τον έλεγχο της λειτουργίας:

Ελέγχοντας το συστατικό αναστρέψτε ή όχι από τη κάμερα οράματος για να αποτρέψετε το κακό συστατικό στο PCB.
