Το τσιπ Mounter λουρίδων SMT των οδηγήσεων Yamaha YV100II χρησιμοποίησε την επιλογή και τοποθετεί τη μηχανή

Το τσιπ Mounter λουρίδων SMT των οδηγήσεων Yamaha YV100II χρησιμοποίησε την επιλογή και τοποθετεί τη μηχανή

Τσιπ Mounter λουρίδων των οδηγήσεων Yamaha YV100II, χρησιμοποιημένες επιλογή SMT και μηχανή θέσεων

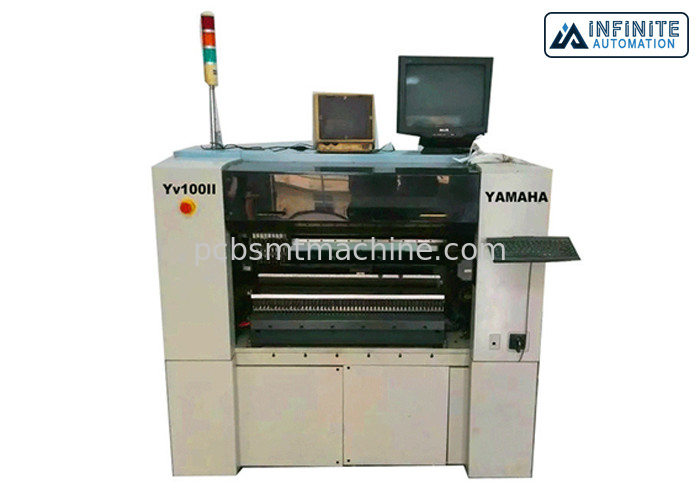

Το χρησιμοποιημένο τσιπ Mounter Yamaha YV100II είναι διαθέσιμο στην άπειρη αυτοματοποίηση. Η μηχανική δομή Yamaha YV100II είναι απλή, με ένα σχέδιο πλαισίων ρίψης να εξασφαλίσει τη διάρκεια και τη σταθερότητα. Το σύστημα ελέγχου κυκλωμάτων δεν είναι περίπλοκη, εύκολη συντήρηση. Το λειτουργικό σύστημα DOS, οι επιλογές είναι σχετικά απλό, εύκολος να λειτουργήσει. Ένα λειτουργώντας κεφάλι, 8 ακροφύσια αναρρόφησης, το μέγεθος του υλικού μπορεί να ταχυδρομηθεί, μπορείτε να εγκαταστήσετε μια κάμερα ακρίβειας για να βελτιώσετε την ακρίβεια τοποθέτησης. Η θεωρητική ταχύτητα 14400 σημείων ανά ώρα. Η πραγματική ικανότητα παραγωγής περίπου 8000. Κατάλληλος για τη μικρή παραγωγή batch.

Τσιπ Mounter λουρίδων οδηγήσεων

Τσιπ Mounter Yamaha YV100II

Ταχύτητα 12000 μπαλωμάτων

L1650 * W1350 * H1810

Βάρος 1300kg

Περιγραφή προϊόντων: Επιλογή των οδηγήσεων Mounter τσιπ λουρίδων οδηγήσεων και μηχανή θέσεων

Θεωρητική ταχύτητα 0.25sec τσιπ/τσιπ

Τοποθετώντας σειρά 1005 qfp'sqp “soj'plcc (25mm) bga ~ (0.4p)

Ακρίβεια προσδιορισμού θέσης συν ή μείον 0.08mm

Μέγεθος PCB l460 * w250 (ανώτατο)/l50 * w50 (λ.)

Μέγεθος l1650 * w1350 * h1810 εξοπλισμού

Μέγιστη δύναμη 4KVA

Βάρος 1300kg εξοπλισμού

Παράμετροι τσιπ Yamaha YV100II mounter

Με βάση την αξιοπιστία βασική δομή της μεγάλης μηχανής

Τμήματα προστασίας του υποστηρίγματος

0,25 μοντάρισμα δευτερολέπτων/μεγάλης ταχύτητας ΤΣΙΠ

μπορέστε να τοποθετηθείτε 0,5 πόδια που χωρίζουν κατά διαστήματα 32mm QFP

Επεξεργασία μεγάλης εικόνας

2 κάμερες μειώνουν το χρόνο παραγωγής

Πρόσφατα σχεδιασμένο υψηλό πλαίσιο ακαμψίας

Αυξήστε την ταχύτητα του άξονα

Μπορέστε να χειριστείτε ποικίλα συστατικά

Ο καταλληλότερος για την παραγωγή υπολογιστών SIMM με το 8 συνδεμένο με καλώδιο κεφάλι

Μέγεθος υποστρωμάτων: L600 * W400 (Max)/L50 * W50 (λ.)

Πάχος 0.4-3.0 υποστρωμάτων

Υπόστρωμα που μεταβιβάζει την κατεύθυνση από δεξιά προς αριστερά

Τοποθετώντας ακρίβεια 0.1mm/ΤΣΙΠ 0,08/QFP

Τοποθετώντας ταχύτητα 0,25 SEC/ΤΣΙΠ 1,7 SEC/QFP

Αρχική κορδέλλα τύπων αρχική: 100 (MAX, 8MM με τη μετατροπή)

Δίσκος αρχικός: 80 είδη (χρήση TMAX, YTF)

Η αρχική μορφή ανεφοδιασμού 856mm ευρεία ζώνη, ράβδος, όγκος, δίσκος

Τοποθέτηση αρχικά 1005 ~ QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p)

Δύναμη τριφασικό AC220/208/230/240/380/400/416V 10%, 50/60HZ

Δύναμη 4KVA

Πίεση επάνω από 0.55MPA, 350MIN

Διαστάσεις L1650 * W1350 * H1810

Βάρος 1300KG

Ταχύτητα 12000 μπαλωμάτων (σιτάρι/ώρα)

Βάρος 1300 (κλ)
