Τόπος καταγωγής:
Κίνα
Μάρκα:
Fuji
Αριθμό μοντέλου:
NXT ΙΙΙ M6
Βίντεο

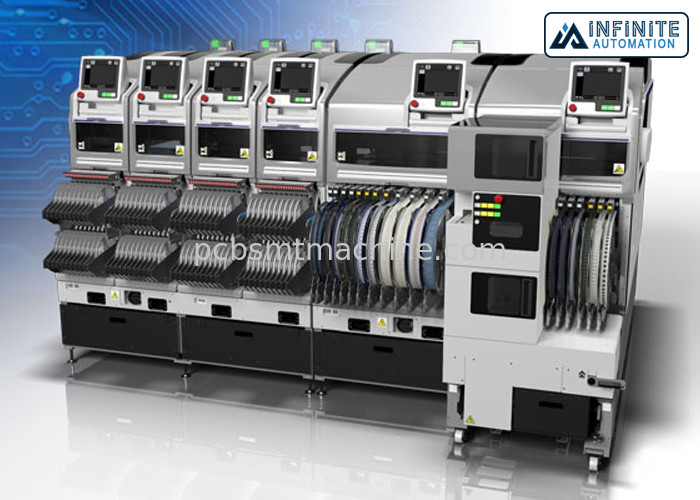

Φούτζι NXT M6 ΙΙΙ μορφωματική μηχανή τοποθέτησης χρησιμοποιούμενη και που επισκευάζεται πλήρως
Η μηχανή τοποθέτησης του Φούτζι NXT ΙΙΙ M6 χρησιμοποίησε και επισκεύασε πλήρως το Φούτζι NXT M6 ΙΙΙ πολυσύνθετη μορφωματική μηχανή τοποθέτησης
Η μηχανή τοποθέτησης του Φούτζι NXT ΙΙΙ M6 είναι μια πολυσύνθετη μορφωματική μηχανή τοποθέτησης. Χτισμένο για την ταχύτητα, χαρακτηρίζει ένα γρηγορότερο X-$L*Y ρομπότ και ταινιών, καθώς επίσης και νέων τους τροφοδότες κεφαλιών H24 που επιτυγχάνουν 35.000 τσιπ ανά ώρα. Το NXT ΙΙΙ υποστηρίζει τα μικρότερα μέρη που χρησιμοποιούνται στη μαζική παραγωγή με το άκρο που τοποθετεί την ακρίβεια. Η μηχανή τοποθέτησης του Φούτζι NXT ΙΙΙ M6 SMT είναι η μηχανή για να επιλέξει πότε θέλετε να βελτιώσετε την παραγωγικότητα. Ένα γρηγορότερο X-$L*Y ρομπότ και γρηγορότεροι τροφοδότες ταινιών, καθώς επίσης και μια πρόσφατα αναπτυγμένη κάμερα μερών «οράματος πετάγματος», σημαίνουν αυξανόμενος τοποθετώντας τη δυνατότητα για όλους τα μεγέθη και τους τύπους μερών. Το νέο μεγάλο κεφάλι H24G επιτυγχάνει το cph 37.500 (τσιπ ανά ώρα) (τρόπος προτεραιότητας παραγωγικότητας) ανά ενότητα, μια βελτίωση 44% από η γρηγορότερη ταχύτητα του NXT ΙΙ.
Χαρακτηριστικά γνωρίσματα μηχανών τοποθέτησης του Φούτζι NXT ΙΙΙ M6
0201 χιλ. υποστήριξης μερών, +/- 0,025 χιλ. που τοποθετούν την ακρίβεια
Βελτιωμένη δυνατότητα χρησιμοποίησης
Υψηλή συμβατότητα
Χαρακτηριστικά γνωρίσματα:
| Μ3 ΙΙΙ | M6 ΙΙΙ | |||
| Εφαρμόσιμο μέγεθος PCB (LxW) | 48 X 48 χιλ. σε 305 X 610 χιλ. (ενιαίος μεταφορέας) | 48 X 48 χιλ. σε 610 X 610 χιλ. (ενιαίος μεταφορέας) | ||
| 48 X 48 χιλ. σε 305 X 510 χιλ. (διπλός μεταφορέας/ενιαίος) | 48 X 48 χιλ. σε 610 X 510 χιλ. (διπλός μεταφορέας/ενιαίος) | |||
| 48 X 48 χιλ. σε 305 X 280 χιλ. (διπλός μεταφορέας/διπλός) | 48 X 48 χιλ. σε 610 X 280 χιλ. (διπλός μεταφορέας/διπλός) | |||
| Τύποι μερών | Μέχρι 20 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.) | Μέχρι 45 τύποι μερών (που υπολογίζονται χρησιμοποιώντας την ταινία 8 χιλ.) | ||
| Χρόνος φόρτωσης PCB | Για το διπλό μεταφορέα: 0 SEC (συνεχής λειτουργία) | |||
| Για τον ενιαίο μεταφορέα: 2.5 SEC (μεταφορά μεταξύ των ενοτήτων μ3 ΙΙΙ), 3,4 SEC (μεταφορά μεταξύ των ενοτήτων M6 ΙΙΙ) | ||||
| Ακρίβεια τοποθέτησης | H24G | : +/0,025 χιλ. (τυποποιημένος τρόπος)/+/0,038 (τρόπος προτεραιότητας παραγωγικότητας) χιλ. cpk≥1.00 (3sigma) | H24G | : +/0,025 χιλ. (τυποποιημένος τρόπος)/+/0,038 (τρόπος προτεραιότητας παραγωγικότητας) χιλ. cpk≥1.00 (3sigma) |
| (Καθοδηγητικά πρότυπα σημαδιών) | V12/H12HS | : +/0,038 (+/0,050) χιλ. (3sigma) cpk≥1.00 | V12/H12HS | : +/0,038 (+/0,050) χιλ. (3sigma) cpk≥1.00 |
| * Η τοποθετώντας ακρίβεια λαμβάνεται από τις δοκιμές που διευθύνονται από το Φούτζι. | H04S/H04SF | : +/0,040 χιλ. (3sigma) cpk≥1.00 | H08M/H04SHIPPING ΚΑΙ ΧΕΙΡΙΣΜΟΣ 04SF | : +/0,040 χιλ. (3sigma) cpk≥1.00 |
| H08/H04 | : +/0,050 χιλ. (3sigma) cpk≥1.00 | H08/H04/OF | : +/0,050 χιλ. (3sigma) cpk≥1.00 | |
| H02/H01/G04 | : +/0,030 χιλ. (3sigma) cpk≥1.00 | H02/H01/G04 | : +/0,030 χιλ. (3sigma) cpk≥1.00 | |
| H02F/G04F | : +/0,025 χιλ. (3sigma) cpk≥1.00 | H02F/G04F | : +/0,025 χιλ. (3sigma) cpk≥1.00 | |
| GL | : +/0,100 χιλ. (3sigma) cpk≥1.00 | GL | : +/0,100 χιλ. (3sigma) cpk≥1.00 | |
| Παραγωγικότητα | H24G | : cph 35.000 37.500 cph (τρόπος προτεραιότητας παραγωγικότητας)/(τυποποιημένος τρόπος) | H24G | : cph 35.000 37.500 cph (τρόπος προτεραιότητας παραγωγικότητας)/(τυποποιημένος τρόπος) |
| * Η ρυθμοαπόδοση είναι ανωτέρω βασισμένη στις δοκιμές που διευθύνονται στο Φούτζι. | V12 | : cph 26.000 | V12 | : cph 26.000 |
| H12HS | : cph 24.500 | H12HS | : cph 24.500 | |
| H08 | : cph 11.500 | H08M | : cph 13.000 | |
| H04 | : cph 6.500 | H08 | : cph 11.500 | |
| H04S | : cph 9.500 | H04 | : cph 6.500 | |
| H04SF | : cph 10.500 | H04S | : cph 9.500 | |
| H02 | : cph 5.500 | H04SF | : cph 10.500 | |
| H02F | : cph 6.700 | H02 | : cph 5.500 | |
| H01 | : cph 4.200 | H02F | : cph 6.700 | |
| G04 | : cph 7.500 | H01 | : cph 4.200 | |
| G04F | : cph 7.500 | G04 | : cph 7.500 | |
| GL | : dph 16.363 (0,22 SEC/σημείο) | G04F | : cph 7.500 | |
| 0F | : cph 3.000 | |||
| GL | : dph 16.363 (0,22 SEC/σημείο) | |||
| Υποστηριγμένα μέρη | H24G | : 0201 έως 5 X 5 χιλ. | Ύψος: μέχρι 2,0 χιλ. | |
| V12/H12HS | : 0402 έως 7,5 X 7,5 χιλ. | Ύψος: μέχρι 3,0 χιλ. | ||
| H08M | : 0603 έως 45 X 45 χιλ. | Ύψος: μέχρι 13,0 χιλ. | ||
| H08 | : 0402 έως 12 X12 χιλ. | Ύψος: μέχρι 6,5 χιλ. | ||
| H04 | : 1608 έως 38 X 38 χιλ. | Ύψος: μέχρι 9,5 χιλ. | ||
| H04S/H04SF | : 1608 έως 38 X 38 χιλ. | Ύψος: μέχρι 6,5 χιλ. | ||
| H02/H02F/H01/0F | : 1608 έως 74 X 74 χιλ. (32 X 180 χιλ.) | Ύψος: μέχρι 25,4 χιλ. | ||
| G04/G04F | : 0402 έως 15 X 15 χιλ. | Ύψος: μέχρι 6,5 χιλ. | ||
| Πλάτος ενότητας | 320 χιλ. | 645 χιλ. | ||
| Διαστάσεις μηχανών | Λ: 1295 χιλ. (μ3 ΙΙΙ X 4, M6 ΙΙΙ X 2)/645 χιλ. (μ3 ΙΙΙ X 2, M6 ΙΙΙ) | |||
| W: 1900,2 χιλ., Χ: 1476 χιλ. | ||||
Η επιχείρησή μας, άπειρη αυτοματοποίηση εστιάζει στην παροχή των εναλλακτικών λύσεων αυτοματοποίησης και παραγωγής εργοστασίων SMT. Έχουμε μια αποθήκη εμπορευμάτων εργοστασίων στην Κίνα και προσφέρουμε τις πωλήσεις των νέων και χρησιμοποιημένων μηχανών SMT. Η άπειρη αυτοματοποίηση παρέχει τις πλήρεις λύσεις γραμμών συνελεύσεων SMT, προσφέρουμε τους ολοκαίνουργιους και καλύτερους όρους από δεύτερο χέρι/τις μεταχειρισμένο μηχανές SMT και τον εκτυπωτή κολλών εξοπλισμός-ύλης συγκολλήσεως, SMT Mounter, AOI, SPI, τους μεταφορείς συνδέσεων, τους βιομηχανικούς καθαριστές, και όλα τα προϊόντα αυτοματοποίησης εργοστασίων.
