Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
INFINITE™
Αριθμό μοντέλου:
SPI 7500
Τα απόλυτα τρισδιάστατα αποτελέσματα μέτρησης εμπειρίας που χρησιμοποιούν το INFINITE™ SPI 7500 τρισδιάστατη μηχανή επιθεωρητών κολλών ύλης συγκολλήσεως που διανέμεται μόνο από την άπειρη Co. αυτοματοποίησης, ΕΠΕ INFINITE™ SPI 7500 τρισδιάστατη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως είναι ένα αυτόνομο αληθινό τρισδιάστατο σύστημα μέτρησης του τύπου ανίχνευσης λέιζερ που είναι σε θέση να μετρήσει και να αναλύσει. INFINITE™ SPI 7500 τρισδιάστατη επιτραπέζια κορυφή SPI είναι ένα αυτόνομο τρισδιάστατο σύστημα μέτρησης του τύπου ανίχνευσης λέιζερ που είναι σε θέση να μετρήσει και να αναλύσει τη μικρή εικόνα αντικειμένου και την εικόνα τυπωμένων υλών της κόλλας ύλης συγκολλήσεως επίσης. Ιδίως, είναι ένας εν πλω πρώτος τύπος κατάλληλος για τη διαδικασία τυπωμένων υλών οθόνης βέλτιστα με τη μέτρηση και την ανάλυση της κρέμας ύλης συγκολλήσεως που ντύνεται μετά από την εκτύπωση της οθόνης σε τρισδιάστατο και είναι επίσης βέλτιστο του σε μη απευθείας σύνδεση εργαλείου τύπων για να είναι σε θέση να ελέγξει τη διαδικασία τυπωμένων υλών οθόνης με τη χαμηλή επένδυση αποτελεσματικά. Με τον τρισδιάστατο αισθητήρα λέιζερ που κατασκευάζονται ευγενικά και την τρισδιάστατη έκφραση εικόνας που έχει την πραγματικότητα, μπορεί να αναλύσει το πάχος και τον όγκο ακριβώς στο πλαίσιο λάθους 1-2um. Με τη κάμερα χρώματος, μπορεί να κάνει διακρίσεις τις ντυμένες ύλες συγκολλήσεως από το σχέδιο PCB ή να συγκολλήσει το μαξιλάρι. Είναι δυνατό να μετρηθεί ο 2$ος (2$α βοηθητική μέτρηση) όπως το μήκος, η γωνία, και η διάμετρος καθώς επίσης και το ύψος και ο όγκος τρισδιάστατου. Είναι δυνατό να μετρηθεί ο γενικός τομέας PCB του μεγέθους 300x300mm με τη μέθοδο ένας-αφής. Με την υιοθέτηση του υψηλού μηχανισμού ανίχνευσης ακαμψίας, αντιπροσωπεύει τα κανονικά αποτελέσματα μέτρησης χωρίς την επίδραση να περιβάλει vibration.it μπορεί να κάνει διακρίσεις τις ντυμένες ύλες συγκολλήσεως από το σχέδιο PCB ή να συγκολλήσει το μαξιλάρι. Είναι δυνατό να μετρηθεί ο 2$ος (2$α βοηθητική μέτρηση) όπως το μήκος, η γωνία, και η διάμετρος καθώς επίσης και το ύψος και ο όγκος τρισδιάστατου. Είναι δυνατό να μετρηθεί ο γενικός τομέας PCB του μεγέθους 300x300mm με τη μέθοδο ένας-αφής. Με την υιοθέτηση του υψηλού μηχανισμού ανίχνευσης ακαμψίας, αντιπροσωπεύει τα κανονικά αποτελέσματα μέτρησης χωρίς την επίδραση να περιβάλει vibration.it μπορεί να κάνει διακρίσεις τις ντυμένες ύλες συγκολλήσεως από το σχέδιο PCB ή να συγκολλήσει το μαξιλάρι. Είναι δυνατό να μετρηθεί ο 2$ος (2$α βοηθητική μέτρηση) όπως το μήκος, η γωνία, και η διάμετρος καθώς επίσης και το ύψος και ο όγκος τρισδιάστατου. Είναι δυνατό να μετρηθεί ο γενικός τομέας PCB του μεγέθους 300x300mm με τη μέθοδο ένας-αφής. Με την υιοθέτηση του υψηλού μηχανισμού ανίχνευσης ακαμψίας, αντιπροσωπεύει τα κανονικά αποτελέσματα μέτρησης χωρίς την επίδραση της περιβάλλουσας δόνησης.

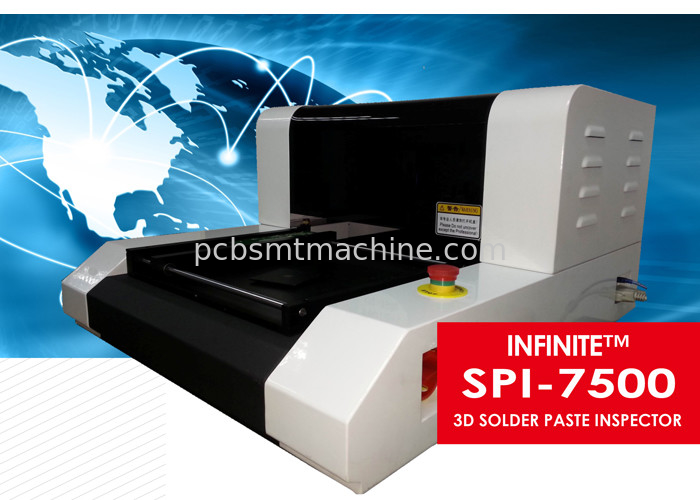

INFINITE™ SPI 7500 τρισδιάστατος επιθεωρητής κολλών ύλης συγκολλήσεως
Η σημασία της αληθινής τρισδιάστατης μέτρησης ύλης συγκολλήσεως
Οι παράγοντες κλειδί της ποιότητας κολλών ύλης συγκολλήσεως είναι το ύψος, ο όγκος, και η μορφή του.
οι 2$ες εικόνες παρέχουν μόνο το χρώμα, τη φωτεινότητα, και τις πληροφορίες περιοχής αλλά όχι τους παράγοντες κλειδί. η τρισδιάστατη μέτρηση πρέπει να απαιτηθεί για να πάρει τις πληροφορίες σχετικές με το ύψος, τον όγκο, και τη μορφή. Τουλάχιστον 50% των ατελειών της διαδικασίας παραγωγής SMT εμφανίζονται μόνο κατά τη διάρκεια της εκτύπωσης. Όσο χειρότερη η ποιότητα της κόλλας ύλης συγκολλήσεως είναι, οι περισσότερες ατέλειες τοποθέτησης εμφανίζονται. Η αξιοπιστία των ηλεκτρονικών προϊόντων συνδέει άμεσα με την κοινή ποιότητα ύλης συγκολλήσεως και η ποιότητα της ένωσης ύλης συγκολλήσεως επηρεάζεται από το ύψος, τον όγκο, και τη μορφή κολλών ύλης συγκολλήσεως. Χωρίς τρισδιάστατη μέτρηση ύλης συγκολλήσεως, δεν υπάρχει κανένας τρόπος να ελεγχθεί η ακριβής ποιότητα της εκτύπωσης. Οι προηγούμενες ατέλειες βρίσκονται, το λιγότερο κόστος επισκευής απαιτείται.
Χαρακτηριστικά γνωρίσματα προϊόντων
Τεχνικές παράμετροι:
| Παράμετροι προϊόντων |
| Πρότυπο προϊόντων: Spi-7500 |
| Εφαρμογές: Κόλλα ύλης συγκολλήσεως. Κόκκινο πλαστικό. BGA.FPC.CSP |
| Στοιχεία μέτρησης: πάχος, περιοχή, όγκος, τρισδιάστατη μορφή, απόσταση αεροπλάνων |
| Μέτρηση της αρχής: λέιζερ 3 γωνιακή μέτρηση μεθόδου λειτουργίας |
| Γλώσσα λογισμικού: Κινέζικα/αγγλικά |
| Πηγή φωτισμού: άσπρες κυριώτερες οδηγήσεις |
| Μέτρηση της πηγής φωτός: κόκκινη ενότητα λέιζερ |
| X/Y κινούμενη σειρά: πρότυπα 350mm*340mm (το μεγαλύτερο κινούμενο μέγεθος μπορεί να προσαρμοστεί) |
| Μέθοδος μέτρησης: αυτόματη μέτρηση πλήρης-οθόνης. Αυτόματη μέτρηση επιλογής πλαισίων. Χειρωνακτική μέτρηση επιλογής πλαισίων |
| Οπτικό πεδίο: 12mm*15mm |
| Εικονοκύτταρο καμερών: 3 εκατομμύρια/οπτικό πεδίο |
| Το υψηλότερο ψήφισμα: 0.1um |
| Ανιχνευτική πίσσα: 5um το /10 um το /15 um το /20 um |
| Επαναλαμβανόμενη ακρίβεια μέτρησης: ύψος λιγότερο από 1um, περιοχή <1> |
| Ενίσχυση: 50X |
| Μέγιστο μετρήσιμο ύψος: 5 χιλ. |
| Μέγιστη ταχύτητα μέτρησης: 250Profiles/s |
| τρισδιάστατος τρόπος: Απόδοση. Πρόσωπο. Γραμμή. Σημείο 3 διαφορετικές τρισδιάστατες προσομοιώσεις, εξελικτικές. Περιστραφείτε |
| Λειτουργικό σύστημα: Windows7 |
| Συγκρότημα ηλεκτρονικών υπολογιστών: διπλός-πυρήνας P4, μνήμη 2G, 20 ίντσα LCD |
| Παροχή ηλεκτρικού ρεύματος: 220V 50/60Hz |
| Μέγιστη κατανάλωση ισχύος: 500W |
| Βάρος: περίπου 85KG |
| Διαστάσεις: L*W*H (700 χιλ. *800 χιλ. *400 χιλ.) |
Εικόνα:
