Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
GKG
Αριθμό μοντέλου:
Γ-ντούμπλεξ
Η άπειρη Co. αυτοματοποίησης, ΕΠΕ είναι μεταξύ του εμπιστευμένου ονόματος να παράσχει τις καλύτερα επισκευασμένα μεταχειρισμένα μηχανές SMT και τα προϊόντα λύσης αυτοματοποίησης εργοστασίων στην Κίνα σήμερα. Η επιχείρησή μας εστιάζει στον ανεφοδιασμό των μεταχειρισμένων εκτυπωτών κολλών ύλης συγκολλήσεως, του τσιπ Mounters SMT, της αυτόματης οπτικής επιθεώρησης, και άλλων προϊόντων λύσης γραμμών συνελεύσεων PCB. Μεταξύ της προσφερθείσας μεταχειρισμένης και επισκευασμένης κόλλας ύλης συγκολλήσεώς μας η μηχανή εκτύπωσης είναι GKG γ-διπλός εκτυπωτής κολλών ύλης συγκολλήσεως. Αυτή η μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως είναι η τέλεια αντιστοιχία για τη διπλή γραμμή παρόδων SMT. Εξοπλισμένο με ενσωματωμένο traverser, το γ-ντούμπλεξ είναι σε θέση οποιαδήποτε διπλός-πάροδο SMT mounter. Εφοδιασμένο με έναν μεταφορέα 3 σταδίων και μια πλάτη με πλάτη διαμόρφωση, ενισχύει την ικανότητα και την αποδοτικότητα απόδοσης. Εν τούτοις, είναι επίσης δυνατό να λειτουργήσει ανεξάρτητα για να συνδέσει επάνω με οποιαδήποτε single-lane γραμμή SMT. Η υψηλή ευελιξία της επιτρέπει σε το για να διαχειριστεί τις αλλαγές στην παραγωγή αποτελεσματικότερα.

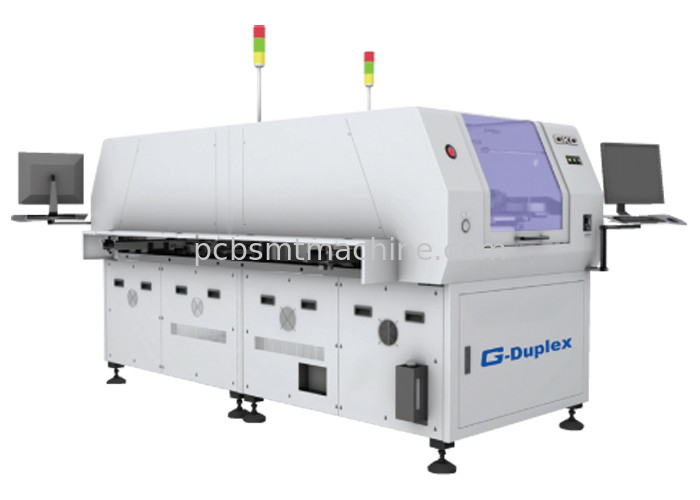

Γ-ΔΙΠΛΌΣ ΕΚΤΥΠΩΤΉΣ ΚΟΛΛΏΝ ΎΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ GKG
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ:
| ΑΠΟΔΟΣΗ | |
| Ικανότητα ευθυγράμμισης μηχανών | 2 Cmk @ ± 10 μικρά 6 σίγμα |
| Ικανότητα ευθυγράμμισης διαδικασίας | 2 Cpk @ ± 18 μικρά 6 σίγμα |
| Το κύκλος ζωών πυρήνων | < 7=""> |
| (αποκλείοντας το χρόνο εκτύπωσης & καθαρισμού) | |
| Χρόνος μεταστροφής προϊόντων | < 3="" mins=""> |
| Χρόνος οργάνωσης νέων προϊόντων | < 10="" mins=""> |
|
ΧΕΙΡΙΣΜΟΣ ΠΙΝΑΚΩΝ
|
|
| Μέγιστο μέγεθος (Λ Χ W) | 400 χιλ. Χ 300 χιλ. |
| Ελάχιστο μέγεθος (Λ Χ W) | 50 χιλ. Χ 50 χιλ. |
| Πάχος | 0.4~6 χιλ. |
| Ρύθμιση πάχους PCB | Αυτόματος |
| Μέγιστο βάρος PCB | 3 κλ |
| Εκκαθάριση ακρών PCB | 3 χιλ. |
| Κατώτατη εκκαθάριση PCB | 23 χιλ. |
| PCB Warpage | Μέγιστο 1% διαγώνια |
| Μέθοδος στερέωσης | Εισελκόμενος τοπ σφιγκτήρας, ελεγχόμενος μηχανή δευτερεύων σφιγκτήρας |
| Μέθοδος υποστήριξης | Καρφίτσες μαγνητικής υποστήριξης, φραγμοί, φραγμοί, κενή αναρρόφηση |
| Σύστημα μεταφορέων | 3 στάδια με ενσωματωμένο traverser |
| Κατεύθυνση μεταφορέων | Λ στο Ρ, Ρ στο Λ, Ρ στο Ρ, Λ στο Λ |
| (έλεγχος λογισμικού) | |
| Ύψος μεταφορέων | 900 ± 40 χιλ. |
| Ταχύτητα μεταφορέων | Μέγιστα 1.500 mm/s |
| Ρύθμιση πλάτους μεταφορέων | Αυτόματος |
|
ΟΠΤΙΚΌ ΣΎΣΤΗΜΑ
|
|
| Οπτικό πεδίο (FOV) | 10 χιλ. Χ 8 χιλ. |
| Καθοδηγητικοί τύποι | Κύκλος, τρίγωνο, τετράγωνο, διαμάντι, σταυρός |
| Καθοδηγητικό μέγεθος | 0.5~4.0 χιλ. |
| Μεθοδολογία οράματος | Η ψηφιακή κάμερα CCD ανατρέχει & κατεβάζει |
| 2$α επιθεώρηση | Μέγιστα 100 παράθυρα για να επιθεωρήσει να λείψει, |
| ανεπαρκής, γεφύρωμα (πρότυπα.) | |
|
ΔΙΕΠΑΦΗ ΧΕΙΡΙΣΤΩΝ
|
|
| Υλικό | Όργανο ελέγχου, ποντίκι & πληκτρολόγιο LCD |
| Λειτουργικό σύστημα (OS) | Παράθυρα 7 ή υψηλότερος |
| Μέθοδος ελέγχου | Βιομηχανικό PC ελεγχόμενο |
| I/O διεπαφή | Πρότυπα SMEMA |
|
ΠΑΡΑΜΕΤΡΟΙ ΕΚΤΥΠΩΣΗΣ
|
|
| Μέγεθος πλαισίων διάτρητων (Λ Χ W) | Διευθετήσιμος, 470mm X 370mm 650mm X 550mm |
| Τυπωμένη ύλη Gap (αιφνιδιαστικός-μακριά) | 0~20 χιλ. |
| Σειρά επιτραπέζιας ρύθμισης εκτύπωσης | Χ: ±3 χιλ., Υ: ±7 χιλ.: ± 2° |
| Ταχύτητα τυπωμένων υλών | 6~200 mm/s |
| Πίεση ελαστικών μάκτρων | 0.5~10kg (έλεγχος προγράμματος) |
| Τύπος ελαστικών μάκτρων | Πρότυπα.: Μέταλλο: επιλογή 280/350/420mm: OPC & λάστιχο |
| Γωνία ελαστικών μάκτρων | Πρότυπα. 60°, επιλογή 45°, 50°, 55° |
| Καθαρίζοντας σύστημα | Αυτόματος υγρός, ξηρός, κενό (λογισμικό επίλεκτο) |
|
ΑΠΑΙΤΗΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ
|
|
| Παροχή ηλεκτρικού ρεύματος | AC220V ± 10% 50/60Hz |
| Παροχή αέρα | 4 ~ 6Kgf/cm ² |
| Κατανάλωση ισχύος | 2.5kW |
| Διάσταση (αποκλείοντας τον πύργο σημάτων) (2 μονάδες πλάτη με πλάτη) | 1.616 χιλ. (λ) 2,770mm (ψ) Χ 1,493mm (η) |
| Βάρος μηχανών (2 μονάδες) | 2,000kg |
|
ΕΠΙΛΟΓΕΣ
|
|
| Αυτόματος διανομέας κολλών (OPC) | |
| Κυλώντας σύστημα παρακολούθησης διαμέτρων κολλών (OPC) | |
| Ελαστικό μάκτρο OPC | |
| Διάτρητο Flattener | |
| Σύστημα επιθεώρησης ανοιγμάτων διάτρητων | |
| Κλειστός βρόγχος SPI | |
| Εξωτερικός ανιχνευτής γραμμωτών κωδίκων για την ανιχνευσιμότητα PCB | |
| Φορητός ανιχνευτής γραμμωτών κωδίκων για το διάτρητο, κόλλα ύλης συγκολλήσεως, ανιχνευσιμότητα ελαστικών μάκτρων | |
