Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
GKG
Αριθμό μοντέλου:
G-Star
Η άπειρη Co. αυτοματοποίησης, ΕΠΕ είναι μεταξύ του εμπιστευμένου ονόματος να παράσχει τις καλύτερα επισκευασμένα μεταχειρισμένα μηχανές SMT και τα προϊόντα λύσης αυτοματοποίησης εργοστασίων στην Κίνα σήμερα. Η επιχείρησή μας εστιάζει στον ανεφοδιασμό των μεταχειρισμένων εκτυπωτών κολλών ύλης συγκολλήσεως, του τσιπ Mounters SMT, της αυτόματης οπτικής επιθεώρησης, και άλλων προϊόντων λύσης γραμμών συνελεύσεων PCB. Μεταξύ της προσφερθείσας μεταχειρισμένης και επισκευασμένης κόλλας ύλης συγκολλήσεώς μας η μηχανή εκτύπωσης είναι ο εκτυπωτής κολλών ύλης συγκολλήσεως γ-αστεριών GKG. Η μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως γ-αστεριών GKG σχεδιάζεται για το χειρισμό των πινάκων μέσου μεγέθους. Το γ-αστέρι είναι έμπειρο στην παράδοση όλων των επιχειρησιακών αναγκών σας. Επέτυχε επιτυχώς τη μικροσκοπική εκτύπωση 01005. Μέσω της πλήρους επαφής με το διάτρητο, το βελτιωμένο καθαρίζοντας σύστημά μας εξασφαλίζει ότι οποιαδήποτε υπόλοιπη κόλλα στο πλέγμα θα αποβληθεί πριν από την εκτύπωση. Η 2$α λειτουργία επιθεώρησης κολλών είναι σε θέση να ανιχνεύσει την ανεπαρκή κόλλα, τις γεφυρώνοντας, και άλλες ατέλειες. Το γ-αστέρι είναι επίσης εξοπλισμένο με έναν τοπ και μηχανοποιημένο δευτερεύοντα σφιγκτήρα, με αυτόν τον τρόπο εξασφαλίζοντας ανώτερη ποιότητα εκτύπωσης.

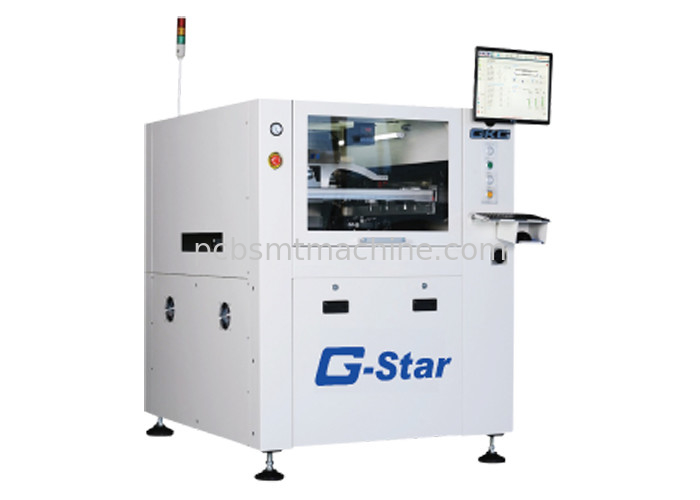

ΕΚΤΥΠΩΤΉΣ ΚΟΛΛΏΝ ΎΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ Γ-ΑΣΤΕΡΙΏΝ GKG
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ:
| ΑΠΟΔΟΣΗ | |
| Ικανότητα ευθυγράμμισης μηχανών | 2Cmk @ ±12.5 μικρά 6 σίγμα |
| Ικανότητα ευθυγράμμισης διαδικασίας | 2Cpk @ ±25 μικρά 6 σίγμα |
| Το κύκλος ζωών πυρήνων | <8> |
| (αποκλείοντας το χρόνο εκτύπωσης & καθαρισμού) | |
| Χρόνος μεταστροφής προϊόντων | <3 mins=""> |
| Χρόνος οργάνωσης νέων προϊόντων | <10 mins=""> |
|
ΧΕΙΡΙΣΜΟΣ ΠΙΝΑΚΩΝ
|
|
| Μέγιστο μέγεθος (Λ Χ W) | 400 χιλ. Χ 340 χιλ. |
| Ελάχιστο μέγεθος (Λ Χ W) | 50 χιλ. Χ 50 χιλ. |
| Πάχος | 0.4~6 χιλ. |
| Ρύθμιση πάχους PCB | Εγχειρίδιο (το αυτοκίνητο είναι μια επιλογή. Μέγιστο πλάτος PCB που μειώνεται σε 310 χιλ.) |
| Μέγιστο βάρος PCB | 3 κλ |
| Εκκαθάριση ακρών PCB | 3 χιλ. |
| Κατώτατη εκκαθάριση PCB | 15 χιλ. (7 χιλ. με το προαιρετικό αυτοκίνητο |
| Ρύθμιση πάχους PCB) | |
| PCB Warpage | Μέγιστο 1% διαγώνια |
| Μέθοδος στερέωσης | Τοπ σφιγκτήρας (χειρωνακτικός) και μηχανοποιημένος δευτερεύων σφιγκτήρας |
| Μέθοδος υποστήριξης | Καρφίτσες μαγνητικής υποστήριξης, φραγμοί, φραγμοί, κενή αναρρόφηση |
| Κατεύθυνση μεταφορέων | Λ στο Ρ, Ρ στο Λ, Ρ στο Ρ, Λ στο Λ (έλεγχος λογισμικού) |
| Ύψος μεταφορέων | 900 ± 40 χιλ. |
| Ταχύτητα μεταφορέων | Μέγιστα 1.500 mm/s |
| Ρύθμιση πλάτους μεταφορέων | Αυτόματος |
|
ΔΙΕΠΑΦΗ ΧΕΙΡΙΣΤΩΝ
|
|
| Υλικό | Όργανο ελέγχου, ποντίκι & πληκτρολόγιο LCD |
| Λειτουργικό σύστημα (OS) | Παράθυρα 10 |
| Μέθοδος ελέγχου | Βιομηχανικό PC ελεγχόμενο |
| I/O διεπαφή | Πρότυπα SMEMA |
|
ΠΑΡΑΜΕΤΡΟΙ ΕΚΤΥΠΩΣΗΣ
|
|
| Μέγεθος πλαισίων διάτρητων (LXW) | Διευθετήσιμος, 470 χιλ. Χ 370 χιλ. σε 737 χιλ. Χ 737 χιλ. |
| Τυπωμένη ύλη Gap (αιφνιδιαστικός-μακριά) | 0~20 χιλ. |
| Σειρά επιτραπέζιας ρύθμισης εκτύπωσης | Χ: ±3 χιλ., Υ: ±7 χιλ.: ± 2° |
| Ταχύτητα τυπωμένων υλών | 6~200 mm/s |
| Πίεση ελαστικών μάκτρων | 0.5~10kg (έλεγχος προγράμματος) |
| Τύπος ελαστικών μάκτρων | Πρότυπα.: Μέταλλο, επιλογή: OPC, λάστιχο |
| Γωνία ελαστικών μάκτρων | Πρότυπα. 60°, επιλογή 45°, 50°, 55° |
| Καθαρίζοντας σύστημα | Αυτόματος υγρός, ξηρός, κενό (λογισμικό επίλεκτο) |
|
ΟΠΤΙΚΌ ΣΎΣΤΗΜΑ
|
|
| Οπτικό πεδίο (FOV) | 8 χιλ. Χ 6 χιλ. |
| Καθοδηγητικοί τύποι | Κύκλος, τρίγωνο, τετράγωνο, διαμάντι, σταυρός |
| Καθοδηγητικό μέγεθος | 0.5~3.0 χιλ. |
| Μεθοδολογία οράματος | Η κάμερα CCD ανατρέχει & κατεβάζει |
| 2$α επιθεώρηση | Max.100 παράθυρα για να επιθεωρήσει να λείψει & |
| ανεπαρκής (πρότυπα.) | |
|
ΑΠΑΙΤΗΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ
|
|
| Παροχή ηλεκτρικού ρεύματος | AC220V ± 10% 50/60Hz |
| Κατανάλωση ισχύος | 2.5kW |
| Παροχή αέρα | 4 ~ 6Kgf/cm ² |
| Διάσταση (αποκλείοντας τον πύργο σημάτων) | 1.158 χιλ. (λ) Χ 1.362 χιλ. (ψ) Χ 1.463 χιλ. (η) |
| Βάρος μηχανών | 1,000kg |
| ΕΠΙΛΟΓΕΣ |
| Κυλώντας σύστημα παρακολούθησης διαμέτρων κολλών |
| Σύστημα επιθεώρησης ανοιγμάτων διάτρητων |
| Αυτόματη επιτραπέζια ρύθμιση για το πάχος PCB |
| Κλειστός βρόγχος SPI |
| Εξωτερικός ανιχνευτής γραμμωτών κωδίκων για την ανιχνευσιμότητα PCB |
| Φορητός ανιχνευτής γραμμωτών κωδίκων για το διάτρητο, κόλλα ύλης συγκολλήσεως, |
| ανιχνευσιμότητα ελαστικών μάκτρων |
