Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
GKG
Αριθμό μοντέλου:
G-ΤΙΤΑΝ
Πάρτε τις καλύτερες διαπραγματεύσεις τιμών και αγοράστε τις καλύτερες μεταχειρισμένες SMT μηχανές όρου και συγκολλήστε τις μηχανές εκτύπωσης κολλών μόνο στην άπειρη Co. αυτοματοποίησης, ΕΠΕ άπειρη Co. αυτοματοποίησης, το ΕΠΕ είναι Κίνα-βασισμένη στον επιχείρηση που εστιάζει στις πωλήσεις των μεταχειρισμένων μηχανών αυτοματοποίησης εργοστασίων SMT. Μια από τις μηχανές έτοιμος-για-αγορών μας είναι ο εκτυπωτής κολλών ύλης συγκολλήσεως γ-ΤΙΤΆΝΩΝ GKG. Η μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως γ-ΤΙΤΆΝΩΝ GKG σχεδιάζεται για τις υψηλές απαιτήσεις λειτουργίας παραγωγικότητας. Αυτή η μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως είναι ικανή των μεγεθών PCB εκτύπωσης από 50 χιλ. Χ 50 χιλ. σε 510 χιλ. Χ 510 χιλ. με το πάχος πινάκων 0.4~6 χιλ.
Δεδομένου ότι το εμπόριο αναμιγνύεται όλο και περισσότερο στη βιομηχανία 4,0, γίνεται κατανοητό ότι οι πελάτες αναμένουν επίσης να μετασχηματίσουν τις διαδικασίες τους, που παράγουν την υψηλότερες παραγωγικότητα και την ανταγωνιστικότητα. Στρατηγικά οπλισμένος με το OPC (έλεγχος βέλτιστος-κολλών), ο γ-τιτάνας κάνει το ταξίδι σας προς φως-έξω να κατασκευάσει ένα άνευ ραφής.
Συμπληρωμένος με QPC (έλεγχος ποιότητα-τυπωμένων υλών), ο γ-τιτάνας στέκεται σταθερά με την πεποίθηση ότι τίποτα δεν είναι σημαντικότερο από μια καλή τυπωμένη ύλη. Αυτές οι επαναστατικές αλλαγές των θεμελιωδών πτυχών του εκτυπωτή SMT θα επιφέρουν ένα είδος αποδοτικότητας που δεν είχατε ποτέ.

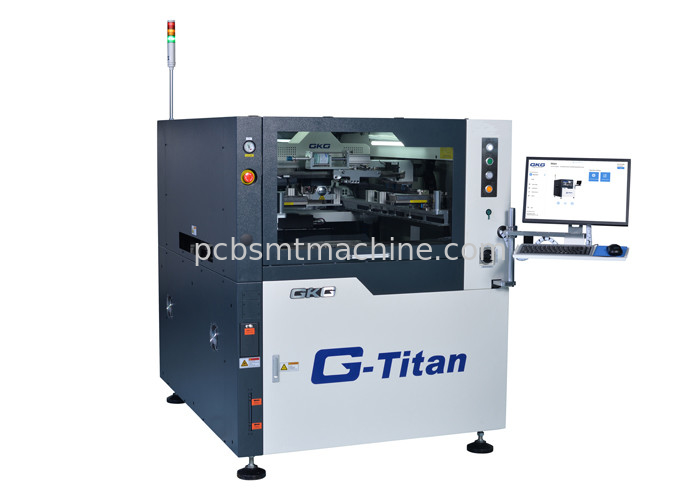

Εκτυπωτής κολλών ύλης συγκολλήσεως γ-ΤΙΤΆΝΩΝ GKG
ΤΥΠΟΠΟΙΗΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ & ΑΠΟΔΟΣΗ
Αυτόματη διανομή κολλών
Η κόλλα διανέμεται αυτόματα πέρα από το ολόκληρο μήκος ελαστικών μάκτρων, που διατηρεί κατά 15mm την κυλώντας διάμετρο, υιοθετώντας το βάζο κολλών ύλης συγκολλήσεως των κοινών 500 γραμμαρίων. Πλήρως αποβάλλει την απώλεια να ξεχειλίσει κολλών ύλης συγκολλήσεως στις πλευρές του ελαστικού μάκτρου.
Κυλώντας σύστημα παρακολούθησης διαμέτρων κολλών
Επισημαίνοντας την κυλώντας διάμετρο κολλών ύλης συγκολλήσεως στον πραγματικό χρόνο και προκαλέστε την αυτόματος-διανομή εάν πέφτει κάτω από 10mm. Πλήρως αποβάλτε την ανεπαρκή κόλλα ύλης συγκολλήσεως στο διάτρητο και κρατήστε την ταχύτητα κυλίσματος κολλών μέσα στη βέλτιστη σειρά για να επιτύχετε το καλύτερο αποτέλεσμα εκτύπωσης με αυτόν τον εκτυπωτή smt.
Ελαστικό μάκτρο OPC
Οι υπηρέτες και στις δύο πλευρές μπορούν να προσαρμοστούν στο ακριβές μήκος του PCB, επιτρέποντας στην κόλλα ύλης συγκολλήσεως για να διατηρηθούν μέσα στο μήκος PCB για να λάβουν ένα καθαρό σκούπισμα. Κατέχετε τον απόλυτο έλεγχο της επιθυμητής περιοχής εκτύπωσης, για να επιτύχετε την καλύτερη ποιότητα εκτύπωσης χρησιμοποιώντας αυτόν τον εκτυπωτή smt.
Σύστημα επιθεώρησης ανοιγμάτων διάτρητων
Χρησιμοποιώντας το φως επιτροπής που εγκαθίσταται στην κορυφή και τη κάμερα CCD για να επιθεωρήσει κατωτέρω τα ανοίγματα διάτρητων. Ανιχνεύει αυτόματα την απόφραξη των ανοιγμάτων διάτρητων για να αποβάλει το διάτρητο φτωχής ποιότητας που χρησιμοποιείται, εξασφαλίζει ποιοτική εκτύπωση ευθύς εξαρχής.
Η κλειδαριά & το PCB Clamper διάτρητων
Η κλειδαριά διάτρητων απορροφά το διάτρητο σταθερά και στις δύο πλευρές του μεταφορέα κατά τη διάρκεια του κύκλου εκτύπωσης. Για να αποβάλει τη δόνηση διάτρητων από την κατοχή της σταθερής επαφής με το PCB. Το PCB clamper είναι ένας συνδυασμός του εισελκόμενου τοπ σφιγκτήρα και μηχανή-ελεγχόμενου δευτερεύοντος σφιγκτήρα, που σχεδιάζεται μεμονωμένα GKG (που κατοχυρώνεται με δίπλωμα ευρεσιτεχνίας από). Με αυτά τα τυποποιημένα χαρακτηριστικά γνωρίσματα, τα όλα σημερινά διαθέσιμα και υποστρώματα πρόκλησης μπορούν να στερεωθούν ασφαλώς και τυπωμένη ύλη στην υψηλότερη ποιότητα.
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
| ΑΠΟΔΟΣΗ | |
| Ικανότητα ευθυγράμμισης μηχανών | 2 Cmk @ ± 10 μικρά 6 σίγμα |
| Ικανότητα ευθυγράμμισης διαδικασίας | 2 Cpk @ ± 18 μικρά 6 σίγμα |
| Το κύκλος ζωών πυρήνων | < 8=""> |
| (αποκλείοντας το χρόνο εκτύπωσης & καθαρισμού) | |
| Χρόνος μεταστροφής προϊόντων | < 3="" mins=""> |
| Χρόνος οργάνωσης νέων προϊόντων | < 10="" mins=""> |
| ΧΕΙΡΙΣΜΟΣ ΠΙΝΑΚΩΝ | |
| Μέγιστο μέγεθος (Λ Χ W) | 510 χιλ. Χ 510 χιλ. |
| Ελάχιστο μέγεθος (Λ Χ W) | 50 χιλ. Χ 50 χιλ. |
| Πάχος | 0.4~6 χιλ. |
| Ρύθμιση πάχους PCB | Αυτόματος |
| Μέγιστο βάρος PCB | 5 κλ |
| Εκκαθάριση ακρών PCB | 3 χιλ. |
| Κατώτατη εκκαθάριση PCB | 23 χιλ. |
| PCB Warpage | Μέγιστο 1% διαγώνια |
| Μέθοδος στερέωσης | Αυτόματος εισελκόμενος τοπ σφιγκτήρας, ελεγχόμενος μηχανή δευτερεύων σφιγκτήρας |
| Μέθοδος υποστήριξης | Καρφίτσες μαγνητικής υποστήριξης, φραγμοί, φραγμοί, κενή αναρρόφηση |
| Κατεύθυνση μεταφορέων | Λ στο Ρ, Ρ στο Λ, Ρ στο Ρ, Λ στο Λ |
| (έλεγχος λογισμικού) | |
| Ύψος μεταφορέων | 900 ± 40 χιλ. |
| Ταχύτητα μεταφορέων | 1.500 mm/s |
| Ρύθμιση πλάτους μεταφορέων | Αυτόματος |
| ΟΠΤΙΚΌ ΣΎΣΤΗΜΑ | |
| Οπτικό πεδίο (FOV) | 10mm X 8mm |
| Καθοδηγητικοί τύποι | Κύκλος, τρίγωνο, τετράγωνο, διαμάντι, σταυρός |
| Καθοδηγητικό μέγεθος | 0.5~4.0 χιλ. |
| Μεθοδολογία οράματος | Η ψηφιακή κάμερα CCD ανατρέχει & κατεβάζει |
| 2$α επιθεώρηση | Max.100 παράθυρα για να επιθεωρήσει να λείψει & ανεπαρκής (πρότυπα.) |
| ΠΑΡΑΜΕΤΡΟΙ ΕΚΤΥΠΩΣΗΣ | |
| Μέγεθος πλαισίων διάτρητων (Λ Χ W) | Διευθετήσιμος, 470 χιλ. Χ 370 χιλ. σε 737 χιλ. Χ 737 χιλ. |
| Τυπωμένη ύλη Gap (αιφνιδιαστικός-μακριά) | 0~20 χιλ. |
| Σειρά επιτραπέζιας ρύθμισης εκτύπωσης | Χ: ±10 χιλ., Υ: ±10 χιλ.: ± 2° |
| Ταχύτητα τυπωμένων υλών | 10~200 mm/s |
| Πίεση ελαστικών μάκτρων | 0.5~10kg (έλεγχος προγράμματος) |
| Τύπος ελαστικών μάκτρων | Πρότυπα.: Ελαστικό μάκτρο OPC 300 χιλ., 450 χιλ. & ελαστικό μάκτρο 520mm μετάλλων. Επιλογή: Λάστιχο |
| Γωνία ελαστικών μάκτρων | Πρότυπα. 60°, επιλογή 45°, 50°, 55° |
| Καθαρίζοντας σύστημα | Αυτόματος υγρός, ξηρός, κενό (λογισμικό επίλεκτο) |
| ΑΠΑΙΤΗΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ | |
| Παροχή ηλεκτρικού ρεύματος | AC220V ± 10% 50/60Hz |
| Κατανάλωση ισχύος | 3kW |
| Παροχή αέρα | 4 ~ 6Kgf/cm ² |
| Κατανάλωση αέρα | 5L/min |
| Διάσταση (αποκλείοντας τον πύργο σημάτων) | 1.240 χιλ. (λ) Χ 1.560 χιλ. (ψ) Χ 1.490 χιλ. (η) |
| Βάρος μηχανών | 1,200kg |
| ΔΙΕΠΑΦΗ ΧΕΙΡΙΣΤΩΝ | |
| Υλικό | Όργανο ελέγχου, ποντίκι & πληκτρολόγιο LCD |
| Λειτουργικό σύστημα (OS) | Παράθυρα 10 |
| Μέθοδος ελέγχου | Βιομηχανικό PC ελεγχόμενο |
| I/O διεπαφή | Πρότυπα SMEMA |
| ΤΥΠΟΠΟΙΗΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ |
| Αυτόματο ξαναγέμισμα κολλών (OPC) |
| Κυλώντας σύστημα παρακολούθησης διαμέτρων κολλών (OPC) |
| Συνέλευση ελαστικών μάκτρων OPC (2 ζευγάρια 300mm & 450mm) |
| Κλειδαριά διάτρητων (QPC) |
| Σύστημα επιθεώρησης ανοιγμάτων διάτρητων (QPC) |
| ΕΠΙΛΟΓΕΣ |
| Κλειστός βρόγχος SPI |
| Αυτόματη διανομή κόλλας |
| Θερμοκρασία, έλεγχος υγρασίας & επίδειξη με μια μονάδα aircon |
| Εσωτερικός/εξωτερικός ανιχνευτής γραμμωτών κωδίκων για την ανιχνευσιμότητα PCB |
| Φορητός ανιχνευτής γραμμωτών κωδίκων για το διάτρητο, κόλλα ύλης συγκολλήσεως, ανιχνευσιμότητα ελαστικών μάκτρων |
| Ολοκλήρωση συστημάτων MES (για το IND. 4.0) |
| 2 μηχανές σωρηδόν για την υψηλότερη παραγωγή |
| 2 μηχανές πλάτη με πλάτη για τη διπλή γραμμή παρόδων SMT |
