Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
MPM
Αριθμό μοντέλου:
Edison Stencil Printer
Η άπειρη Co. αυτοματοποίησης, ΕΠΕ είναι ένα εμπιστευμένο όνομα στην παροχή των καλύτερα επισκευασμένων μεταχειρισμένων μηχανών SMT και των προϊόντων λύσης αυτοματοποίησης εργοστασίων. Η επιχείρησή μας εστιάζει στον ανεφοδιασμό των μεταχειρισμένων εκτυπωτών κολλών ύλης συγκολλήσεως, του τσιπ Mounters SMT, της αυτόματης οπτικής επιθεώρησης, και άλλων προϊόντων λύσης γραμμών συνελεύσεων PCB. Μεταξύ της προσφερθείσας μεταχειρισμένης και επισκευασμένης κόλλας ύλης συγκολλήσεώς μας η μηχανή εκτύπωσης είναι το MPM Edison Stencil Printer. Ο εκτυπωτής διάτρητων Edison™ MPM είναι ιδανικά ταιριαγμένος για τις αυξανόμενες αυτοκίνητες και έξυπνες αγορές κατασκευής συσκευών. Ο εκτυπωτής του Edison είναι ο ακριβέστερος εκτυπωτής των βιομηχανιών με +/- υγρή επανάληψη τυπωμένων υλών 15μ @ 6ς. Η συνολική ρυθμοαπόδοση οφείλεται αστραπιαίος εν μέρει στην ιδιαίτερα αποδοτική, παράλληλη επεξεργασία του συστήματος σαϊτών διάτρητων, το σκούπισμα διάτρητων, τη διανομή κολλών, και το σύστημα ευθυγράμμισης οράματος.

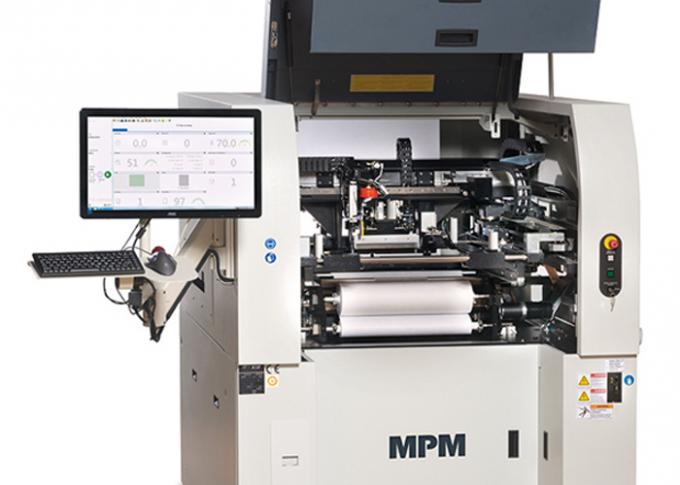

ΕΚΤΥΠΩΤΉΣ ΔΙΆΤΡΗΤΩΝ MPM EDISON
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:
| Επεξεργασία υποστρωμάτων: |
| Μέγιστο μέγεθος υποστρωμάτων (XxY): 450mmx350mm (17,72 " x13.78») |
| Για τους πίνακες μεγαλύτερους από 14», τα ειδικά κοu'φώματα απαιτούνται |
| Ελάχιστο μέγεθος υποστρωμάτων (XxY): 50mm X 50mm (1,97» Χ 1,97») |
| Διαστάσεις πάχους υποστρωμάτων: FoilClamps: 0.2mm 6.0mm (0,007» σε 0,236») |
| EdgeLoc (άκρη;; σύστημα στερέωσης): 0.8mm 6.0mm (0,031» σε 0,236») |
| Μέγιστο βάρος υποστρωμάτων: 4.5kg (10lbs) |
| Χάσμα ακρών υποστρωμάτων: 3.0mm (0,118») |
| Κατώτατη εκκαθάριση: πρότυπα 12.7mm (0,5»). Διαμορφώσιμα 25.4mm (1,0») |
| Υπόστρωμα που στερεώνει: σταθερή τοπ στερέωση, επιτραπέζια κενή επιλογή: Σύστημα στερέωσης ακρών EdgeLoc |
| Μέθοδος υποστήριξης υποστρωμάτων: μαγνητικός φραγμός δακτυληθρών και υποστήριξης |
| Παράμετροι εκτύπωσης: |
| Μέγιστη περιοχή εκτύπωσης (XxY): 450mmx350mm (17,71 " x13.78») |
| Αιφνιδιαστικός-από: 0mm 6.35mm (0» σε 0,25») |
| Ταχύτητα εκτύπωσης: 305mm/SEC (12,0»/SEC) |
| Πίεση εκτύπωσης: 0 σε 20kg (0lb σε 44lbs) |
| Μέγεθος πλαισίων προτύπων: πρότυπο μεγέθους 737mmx737mm (29 " x29») μικρότερο προαιρετικό |
| Οπτικό πεδίο εικόνας (FOV): 9.0mm X 6.0mm (0,354» Χ 0,236») |
| Τύπος σημείου αναφοράς: τυποποιημένο σημείο αναφοράς μορφής (δείτε τα πρότυπα SMEMA), μαξιλάρι/άνοιγμα |
| Σύστημα καμερών: Ενιαία ψηφιακή κάμερα - κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας χωρισμένο οπτικό όραμα |
| Ακρίβεια ευθυγράμμισης και επανάληψη του ολόκληρου συστήματος: ±8 μm (±0.0003») @6, Cpk≥2.0* |
| Οι τεχνικοί δείκτες αντιπροσωπεύονται από τις αλλαγές διαδικασίας στο περιβάλλον παραγωγής. Αυτό το στοιχείο απόδοσης περιλαμβάνει την ταχύτητα εκτύπωσης, την επιτραπέζια άνοδο, και τη μετακίνηση καμερών. |
| Πραγματικές ακρίβεια και επανάληψη τοποθέτησης κολλών ύλης συγκολλήσεως: ±15 μm (±0.0006») @6, Cpk≥2.0* |
| Πραγματική επανάληψη θέσης τυπωμένων υλών κολλών ύλης συγκολλήσεως βασισμένη στην επαλήθευση συστημάτων δοκιμής τρίτων |
| Το κύκλος ζωών: 30015 δευτερόλεπτα συμπεριλαμβανομένης της εκτύπωσης και του σκουπίσματος, και 20020 δευτερόλεπτα συμπεριλαμβανομένης της εκτύπωσης και του σκουπίσματος |
| Απαιτήσεις δύναμης: 200 σε 240VAC (±10%) μονοφασικό @50/60Hz, 15A |
| Απαιτήσεις συμπιεσμένου αέρα: το 100psi@4cfm (τυποποιημένος λειτουργών τρόπος) σε 18cfm (το κενό σκουπίζει) (το 6.89bar@1.9L /s σε 8.5L/s), σωλήνας διαμέτρων 12.7mm (0,5») |
| Ύψος μηχανών: (αφαιρώντας το φάρο) 1580mm (62,2») στο ύψος μεταφορών 940mm (37,0») |
| Βάθος μηχανών: 1442mm (56,77») |
| Πλάτος μηχανών: 1282mm (50,47») |
| Ελάχιστο χάσμα στο μέτωπο: 508mm (20,0») |
| Ελάχιστη εκκαθάριση πίσω από 508mm (20,0») |
| Όσο υψηλότερη η αξία Cpk, τόσο χαμηλότερη η μεταβλητότητα των ορίων προδιαγραφών διαδικασίας. Σε μια κατάλληλη διαδικασία 6 σίγμα (δηλ., που επιτρέπει σε 6 σταθερές αποκλίσεις για να προστεθεί ή να αφαιρεθεί μέσα στα όρια προδιαγραφών), Cpk ≥ 2,0. Το Speedline διατηρεί το δικαίωμα να γίνουν οι αλλαγές στις τεχνικές προδιαγραφές χωρίς προηγούμενη ειδοποίηση. Παρακαλώ συμβουλευθείτε το εργοστάσιο για τις συγκεκριμένες προδιαγραφές. |

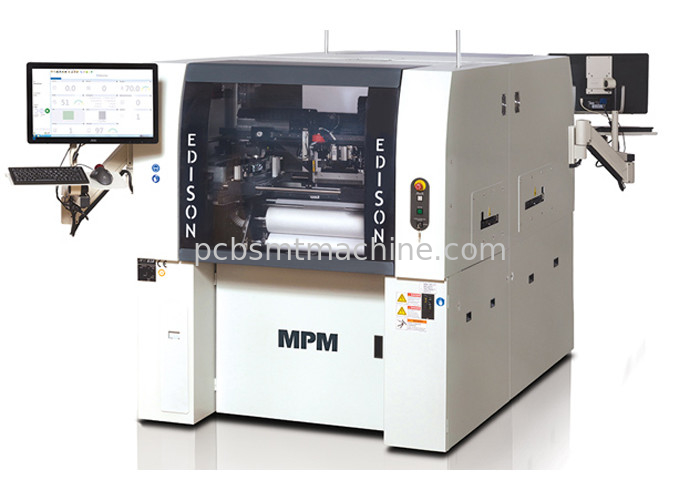

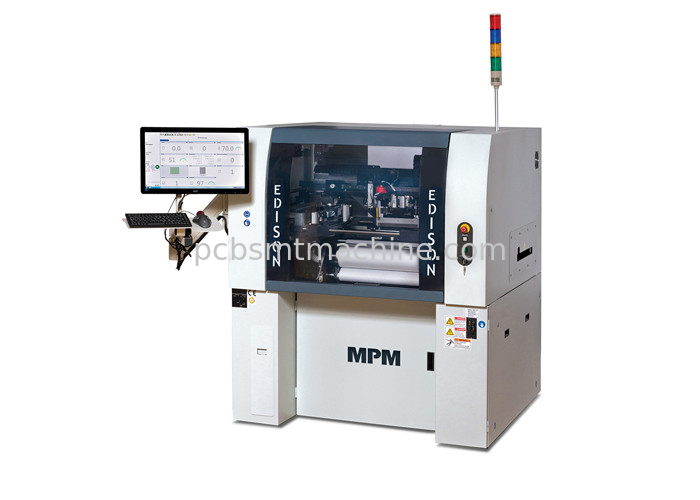

ΕΙΚΟΝΕΣ:
