Τόπος καταγωγής:
ΚΙΝΑ
Μάρκα:
I-Pulse
Αριθμό μοντέλου:
Τετρ.μέτρο-πρόσθετος
Η άπειρη Co. αυτοματοποίησης, ΕΠΕ είναι μια αξιόπιστη επιχείρηση που διανέμει τις μεταχειρισμένες και πλήρως επισκευασμένες μηχανές SMT. Μεταξύ της πιό πρόσφατης μηχανής SMT μας οι προσφορές είναι ο μεταχειρισμένος και πλήρως επισκευασμένος ι-σφυγμός τετρ.μέτρο-συν τους σκοπευτές τσιπ και το πολλών χρήσεων ολοκληρωμένο κύκλωμα mounter. Αυτή η μηχανή ι-σφυγμού SMT είναι λειτουργία-έτοιμη και περασμένος από έναν λεπτολόγο επισκευάστε και τη διαδικασία ποιοτικού ελέγχου. Ο ι-σφυγμός τετρ.μέτρο-συν είναι μια έξοχη μεσαία μηχανή που ενσωματώνει την ταχύτητα σκοπευτών τσιπ και τον πολλών χρήσεων ενός ολοκληρωμένου κυκλώματος mounter σε μια μονάδα. Ο ι-σφυγμός τετρ.μέτρο SMT mounter είναι ένα ενισχυμένο πρότυπο του τυποποιημένου μεσαίου M1, και M1 συν τα πρότυπα. Το τσιπ σειράς τετρ.μέτρου ι-σφυγμού mounter έχει επιτύχει τη μεγάλη βελτίωση στην ταχύτητα και την ακρίβειά του.

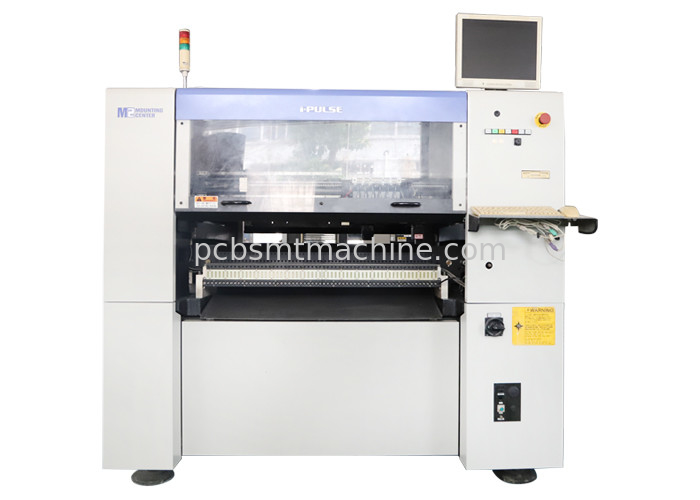

Ι-ΣΦΥΓΜΟΣ τσιπ Mounter: Τετρ.μέτρο-πρόσθετος
Χαρακτηριστικά γνωρίσματα:
Προδιαγραφές:
Ι-σφυγμός τετρ.μέτρο συν την προδιαγραφή | |
Μέγεθος πινάκων | L50xW50mm – L460 xW410mm |
Πάχος πινάκων | 0.5mm2.0mm |
Κατεύθυνση ροής | Αριστερό στο δικαίωμα |
Ταχύτητα μεταφορέων | Μέγιστα 420mm/sec, επιταχύνουν το μεταβλητό, μαλακό fuction στάσεων |
Ταχύτητα Α τοποθέτησης (NB1) | 0,13 sec/CHIP, 0,38 sec/TSOP32 |
Ταχύτητα Β τοποθέτησης (NB2) | 0,54 sec/QFP100 (κατά το χρησιμοποίηση της προαιρετικής σταθερής κάμερας FCO5) |
Ακρίβεια Α τοποθέτησης (u+3o) | ΤΣΙΠ +0.05mm |
Ακρίβεια Β τοποθέτησης (u+30c) | QFP +0.03mm (κατά το χρησιμοποίηση της προαιρετικής σταθερής κάμερας FCO3) |
Γωνία τοποθέτησης | +180 ", ψήφισμα 0,015 |
Έλεγχος ζ-άξονα | 6-επικεφαλής ανεξάρτητες σερβο μηχανές, ψήφισμα 0.006mm |
Συστατικό ύψος | 15mm (μέγιστο 10.5mm τμημάτων Preplaced) |
Συστατικά εφαρμόσιμα | 0603 (επιλογή) – SOP, PLCC, QFP, BGA, CSP, συνδετήρας, και τμήματα περίεργος-μορφής |
Συστατικοί μεταφορείς | ταινία 856mm, ραβδί, δίσκος |
Έλεγχος μειονεκτήματος | Κενός έλεγχος και έλεγχος οράματος |
Πολυ γλωσσική επίδειξη | Ιαπωνικά, κινέζικα, Κορεάτης, και αγγλικά |
Μέθοδος εντόπισης πινάκων | Άκρη πινάκων ή τρύπα σχεδίασης (επιλογή), μπροστινή αναφορά |
Συστατικοί τύποι | 120 τύποι (μετατροπή ταινιών 8mm) |
Ύψος μεταφοράς πινάκων | 900+20mm |
Διαστάσεις, βάρος | L1,750XD1,530XH1, 510mm, περ. 1,950Kg |
Δύναμη, κατανάλωση, ικανότητα | 3phase 200V (επιλογή: 208, 220, 240, 380, 400, 415, 440V) +10% 50/60Hz, 4.0KVA, 6.0KVA |
Αέρας και κατανάλωση | 0.5MPa, 692/min A.N.R. |

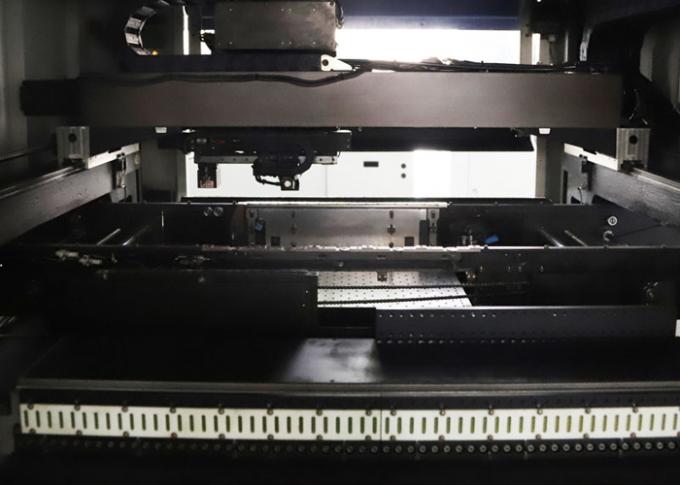

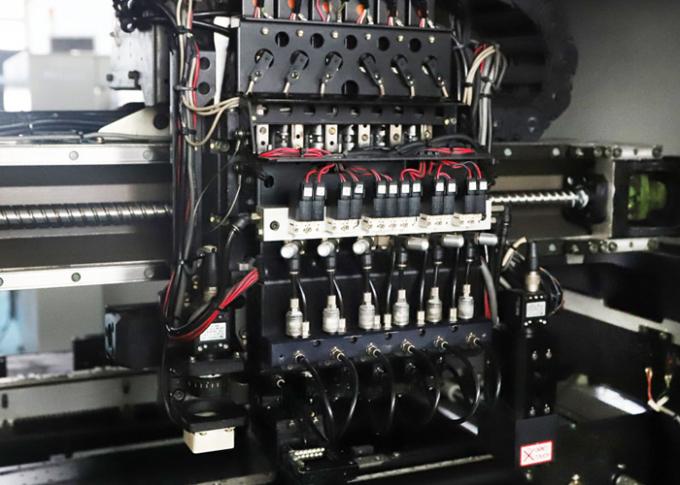

Εικόνες:
